分光辐射亮度计CS2000/2000A极端低亮度测量能力技术先进
分光辐射亮度计CS-2000A极端低亮度测量能力技术先进！能够进行高精度和稳定的测量！CS2000和CS200A采用柯尼卡美能达独有的光学设计和信号处理技术，可准确测量亮度和色度。穿越黑暗极限,分光辐射亮度计CS-2000A的测量极端低亮度的能力全球顶尖水平，当测量峰值达500cd/m²，已让1,000,000:1的对比度测量成为可能！人们使用家庭电视就可以感受到影院气氛的新时代已经拉开了帷幕。分光辐射亮度计CS2000A使高精度的百万对比度测量成为了可能。从层次分明的阴影，到波光粼粼的水面，这些极端明暗度的测量，都是图像再现性能评估的关键因素。柯尼卡美能达光电新一代的杰出产品，无论在研发还是质量控制方面，给予了那些先进的平板显示设备厂商伟大的贡献。
0.0005cd/m²分光辐射亮度计开启新纪元
与我们在2008年获得显示测量设备大奖的CS-2000相比，CS-2000A在测量低亮度的能力上更前进了一步。以当今新平板显示技术为目标，CS-2000A成就了百万比一*1的高对比度测量，在显示发展领域开启了一个新的时代。*1当测量高亮度为500cd/m²时。CS-2000可选择的测量角度，可测量极小的面积：CS-2000可根据您不同的应用对象,选择不同的光学测量角度。测量角度选择:1°,0.2°,0.1°，小测量面积:Ø0.1 mm (使用近摄镜时)实用的设计：仪器的操作温度范围是5°C~35"C,与实际工作环境相近，保证仪器操作时的可靠性。仪器仅仅需要在开机后预热30秒，即可进行正常测量。(测量角度:1°;目标亮度:5 cd/m²以上;23"C 时)。
使用注意：调整，以便通过取景器观察对象时，光圈或指示测量区域的黑色圆圈上的A或B看起来清晰。调整将很容易从1º光圈开始，光圈附近的物体看起来模糊。确保在测量前调整屈光度。屈光度应根据测量人员的视力进行调整。如果在焦点测量之前未调整屈光度，则可能无法获得正确的测量值。这是因为即使您认为焦点正确，焦点实际上已关闭。此外，如果未正确调整屈光度，您可能会看到光圈根据视角移动。*你们有时会在内部探测器中看到小黑点或条纹。它对测量性能没有影响。
在低亮度为0.003cd/m²时CS-2000/2000A也能保持高精度测量
柯尼卡美能达将先进的光学设计技术与信号处理技术充分结合，为在极端低亮度0.003cd/m²下色度和亮度测量的高精度提供了保障。较高的性价比，广泛的实际应用，推动产品的设计和发展。低亮度测量:从0.003 cd/m²起。测量精度:+2% (亮度)。
仪器的独特设计充分消除了机械及电路噪声使CS-2000在低亮度时也能进行重复性很好的迅速测量。
1cd/m²时的测量时间:约5秒(快速模式)，柯尼卡美能达以前的型号CS-1000约:123秒
低偏振误差：由于使用反射型衍射光栅引起的偏振误差被减小到只有2%(测量角度:1°)。这使那些使用偏振片的显示设备如LCDs的测量数据的稳定性得到了保障。
仅5nm的半波宽：仪器仅5nm的半波宽,满足了对于色度测量的要求(JIS Z8724-1997. CIE 122-1996)，保证了在整个可见光波长范围内色度的精确测量。
即使是有周期性发光特性的光源，也可得到稳定的测量数据
仅5nm的半波宽：仪器仅5nm的半波宽,满足了对于色度测量的要求(JIS Z8724-1997. CIE 122-1996)，保证了在整个可见光波长范围内色度的精确测量。
即使是有周期性发光特性的光源，也可得到稳定的测量数据
1、内同步测量：通过输入同步频率进行测量
2、外同步测量：通过外接输入垂直同步信号进行测量
3、多重积分模式测量：减少测量非同步时采集信号的变化或测量那些发光特性周期不规则的光源
可选择合适的测量角度，以满足不同的被测对象。
1° 测量角适用于传统的测量对象如中、大尺寸的显示器，包括：●LCD，PDP或EL平板显示●移动电话或者数码相机的LCD面板●各类航空用雷达或仪器设备的显示面板●户外大屏幕显示设备。
0.2° 测量角适用于小面积光源如LEDs，包括：●车载音响系统 ●汽车显示面板 ●荧光灯、背光灯管等一些光源。
0.1°测量角适用于：极小的发光源或远距离光源，包括：●PDP或LCD的像素点；●冷阴极管●汽车刹车灯●交通信号灯。
测量极小面积时使用的近摄镜(可选配件)
仪器配合可选的近摄镜一起使用,可以测量的小面积为Ø0.1mm,不仅可以测量常规尺寸的显示设备，也可以测量一些小面积的光源。
| 测量距离（单位：mm） | 测量角度 | |||
|---|---|---|---|---|
| 1° | 0.2° | 0.1° | ||
| 当使用近摄镜时 | 55.0 | φ1.00 | φ0.20 | φ0.10 |
| 70.9 | φ1.39 | φ0.28 | φ0.14 | |
| 350 | φ5.00 | φ1.00 | φ0.50 | |
| 500 | φ7.78 | φ1.56 | φ0.78 | |
| 1,000 | φ16.66 | φ3.33 | φ1.67 | |
| 2,000 | φ34.18 | φ6.84 | φ3.42 | |
*测量距离是从物镜或近摄镜金属部分末端算起
测量实例
PDP
LCD
Organic EL

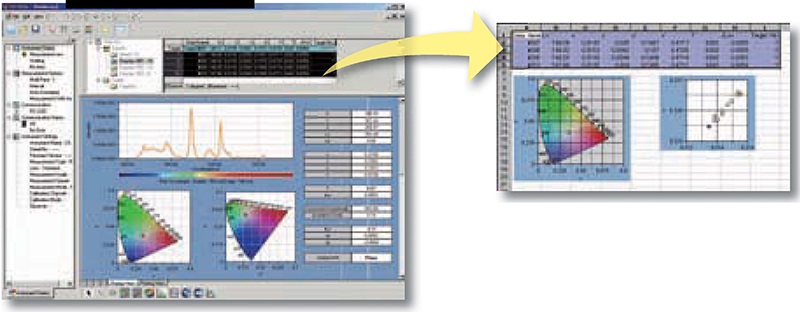

数据处理软件CS-S10w专业版(标准配件)
使用该软件，CS-2000可通过计算机控制进行测量,并将数据以多种图表或列表形式显示。也可以将测量数据复制粘贴或者导出到其他工作表中。CS-S10w提供了大量的数据管理、分析、评估方式，可帮助您更简便、高效地进行研发或者品质控制工作。
显示：光谱曲线，光谱数据，色度坐标
色空间模式：LVxy, LVu’v’, LVT△uv,XYZ,特征波长，激发纯度
计算：基于光谱数据列表的四则基本运算和函数处理
模式选择 ：普通模式，对比度模式，RGB模式，RGB&.对比 度模式，物体色模式
仪器控制：平均测量，间隔测量，用户校准
数据管理：读取/保存文件，文件夹管理，新建，保存，读取用户自定义模板，图表化数据
数据评估：观察者/光源设置，色彩属性评估，文件夹数据统计，箱形容差设置，多点显示设置，不均匀(mura) 显示，对比度显示，多边形容差设置。
系统要求：操作系统 Windows 2000 Professional SP4, Windows XP Professional SP2/x64 Edition,Windowss Vista Business 32 -bit (x86)/64-bit (x64)。 CPU：Pentiume Il 600 MHz equivalent or faster (建议)；内存：128 M以上(建议256 M)； 硬盘60M硬盘空间以上； 显示：1024 x 768，低为256色； 其他：CD-ROM, USB接口。
重复性对比实验优秀
*在目标亮度为0.1cd/m²时，与柯尼卡美能达以前的型号CS-1000做比较
y轴代表了:假设CS-2000测量的平均值为1时，CS-1000测量值的对数
图片（亮度、色度x、色度y）
仪器通过在设计上充分消除了机械及电路噪声,达到了更好的重复性。
被测亮度与测量时间（单位：秒）
| 亮度(cd/m²) | 一般模式 | 快速模式 |
|---|---|---|
| 0.003 | 243 | 35 |
| 0.01 | 243 | 35 |
| 0.1 | 155 | 27 |
| 1 | 19 | 5 |
| 10 | 4 | 4 |
| 300 | 3.7 | 3.7 |
测量对象：标准光源A
*所有的时间仅代表接近值
暗视觉测量
人类对于明暗的视觉敏感曲线，会在环境很暗的情况下，向蓝色波长段区域移动。但是，以往型号的仪器都不具有这个暗视觉曲线方程。CS-2000A在结合CS-S10w专业版(标准配置)软件使用后,可提高暗场条件下的计算能力。
暗视觉：在人类的眼睛里，有两种类型的感光细胞.视锥细胞和视杆细胞。视锥细胞感受颜色而视杆细胞仅仅感受亮度。当亮度不断减弱.视杆细胞活动力却变得更强，当仅仅只有视杆细胞在工作时的情况，我们称为暗视觉。暗视觉的光视效率函数曲线的峰值从明视觉下(明亮环境下)的绿色波长段移动到了蓝色波长段,此条件下。蓝色的发光对象会让人感觉更亮一些。
暗视觉：在人类的眼睛里，有两种类型的感光细胞.视锥细胞和视杆细胞。视锥细胞感受颜色而视杆细胞仅仅感受亮度。当亮度不断减弱.视杆细胞活动力却变得更强，当仅仅只有视杆细胞在工作时的情况，我们称为暗视觉。暗视觉的光视效率函数曲线的峰值从明视觉下(明亮环境下)的绿色波长段移动到了蓝色波长段,此条件下。蓝色的发光对象会让人感觉更亮一些。

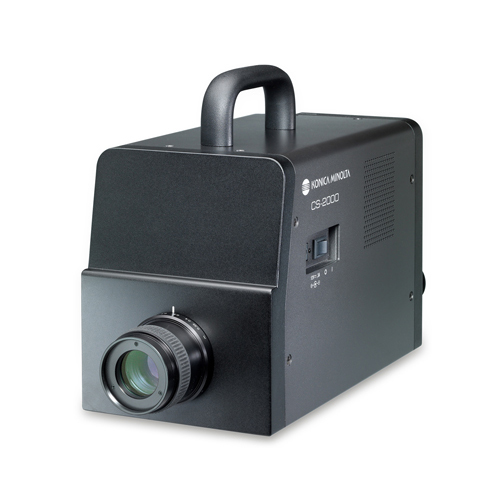

分光辐射亮度计CS-2000/2000A主要规格
|
型号
|
CS-2000/2000A
|
|||||||
|
波长范围
|
380 ~ 780nm
|
|||||||
|
波长分辨率
|
0.9nm/pixel
|
|||||||
|
显示波长宽度
|
1.0nm
|
|||||||
|
波长精度
|
±0.3nm (校准波长435.8nm,546.1nm, 643.8nm; Hg-Cd 灯)
|
|||||||
|
光谱波宽
|
5nm 以下 (半波宽)
|
|||||||
|
֪测量角度（可选）
|
1° | 0.2° | 0.1° | |||||
|
测量亮度范围 （标准光源A） |
CS-2000 | 0.003 ~ 5,000 cd/m² | 0.075 ~ 125,000 cd/m² | 0.3 ~ 500,000 cd/m² | ||||
| CS-2000A | 0.0005 ~ 5,000 cd/m² | 0.0125 ~ 125,000 cd/m² | 0.05 ~ 500,000 cd/m² | |||||
|
很小测量区域
|
ø5 mm (当使用近摄镜头时为ø1 mm) |
ø1 mm (当使用近摄镜头时为ø0.2 mm ) |
ø0.5 mm (当使用近摄镜头时为ø0.1 mm) |
|||||
|
很小测量距离
|
350 mm (当使用近摄镜头时为55 mm)
|
|||||||
|
很小光谱辐射显示
|
1.0x10-9 W/sr, m², nm
|
|||||||
|
精度：亮度
（标准光源A）*1
|
±2%
|
|||||||
| CS-2000 |
精度：色度 （标准光源A）*1 |
x:±0.0015 | (0.05 cd/m² 以上) | x:±0.0015 | (1.25 cd/m² 以上) | x:±0.0015 | (5 cd/m² 以上) | |
| y:±0.001 | y:±0.001 | y:±0.001 | ||||||
| x,y:±0.002 (0.005 ~ 0.05 cd/m²) | x,y:±0.002 (0.125 ~ 1.25 cd/m²) | x,y:±0.002 (0.5 ~ 5 cd/m²) | ||||||
| x,y:±0.003 (0.003 ~ 0.005 cd/m²) | x,y:±0.003 (0.075 ~ 0.125 cd/m²) | x,y:±0.003 (0.3 ~ 0.5 cd/m²) | ||||||
|
重复性：亮度(2σ) （标准光源A）*2 |
0.15% (0.1 cd/m²以上) | 0.15% (2.5 cd/m² 以上) | 0.15% (10 cd/m² 以上) | |||||
|
0.3% (0.05 ~ 0.1 cd/m²) 0.4% (0.003 ~ 0.05 cd/m²) |
0.3% (1.25 ~ 2.5 cd/m²) 0.4% (0.075 ~ 1.25 cd/m²) |
0.3% (5 ~ 10 cd/m²) 0.4% (0.3 ~ 5 cd/m²) |
||||||
|
重复性：色度(2σ) （标准光源A）*2 |
0.0004 (0.2 cd/m²以上) | 0.0004 (5 cd/m² 以上) | 0.0004 (20 cd/m² 以上) | |||||
|
0.0006 (0.1 ~ 0.2 cd/m²) 0.001 (0.005 ~ 0.1 cd/m²) |
0.0006 (2.5 ~ 5 cd/m²) 0.001 (0.125 ~ 2.5 cd/m²) |
0.0006 (10 ~ 20 cd/m²) 0.001 (0.5 ~ 10 cd/m²) |
||||||
| 0.002 (0.003 ~ 0.005 cd/m²) | 0.002 (0.075 ~ 0.125 cd/m²) | 0.002 (0.3 ~ 0.5 cd/m²) | ||||||
| CS-2000A |
精度：色度 （标准光源A）*1 |
x:±0.0015 (0.05 cd/m² 以上)
x,y:±0.002 (0.001 ~ 0.05 cd/m²)y : ±0.001 (0.05 cd/m² 以上) |
x:±0.0015 (1.25 cd/m² 以上) y:±0.001 (1.25 cd/m² 以上) x,y:±0.002 (0.025 ~ 1.25 cd/m²) |
x:±0.0015 (5 cd/m² 以上) y:±0.001 (5 cd/m² 以上) x,y:±0.002 (0.1 ~ 5 cd/m²) |
||||
|
重复性：亮度(2σ) （标准光源A）*2 |
0.15% (0.05 cd/m² 以上) | 0.15% (1.25 cd/m² 以上) | 0.15% (5 cd/m² 以上) | |||||
|
0.25% (0.003 ~ 0.05 cd/m²) 0.7% (0.001 ~ 0.003 cd/m²) 1.5% (0.0005 ~ 0.001 cd/m²) |
0.25% (0.075 ~ 1.25 cd/m²) 0.7% (0.025 ~ 0.075 cd/m²) 1.5% (0.0125 ~ 0.025 cd/m²) |
0.25% (0.3 ~ 5 cd/m²) 0.7% (0.1 ~ 0.3 cd/m²) 1.5% (0.05 ~ 0.1 cd/m²) |
||||||
|
重复性：色度(2σ) （标准光源A）*2 |
x,y:0.0004 (0.2 cd/m² 以上) | x,y:0.0004 (5 cd/m²以上) | x,y:0.0004 (20 cd/m² 以上) | |||||
|
x,y:0.0006 (0.1 ~ 0.2 cd/m²) x:0.001 y:0.0015 (0.003 ~ 0.1 cd/m²) x:0.003 y:0.0035 (0.001 ~ 0.003 cd/m²) |
x,y:0.0006 (2.5 ~ 5 cd/m²) x:0.001 y:0.0015 (0.075 ~ 2.5 cd/m²) x:0.003 y:0.0035 (0.025 ~ 0.075 cd/m²) |
x,y:0.0006 (10 ~ 20 cd/m²) x:0.001 y:0.0015 (0.3 ~ 10 cd/m²) x:0.003 y:0.0035 (0.1 ~ 0.3 cd/m²) |
||||||
|
偏振误差
|
1°:2%以下(400 ~ 780 nm)；0.1°和0.2°:3%以下 (400 ~ 780 nm)
|
|||||||
|
积分时间
|
快速：0.005 ~ 16 秒；普通：0.005 ~ 120秒
|
|||||||
|
֪测量时间
|
很小1秒（手动模式）至较大243秒（普通模式）
|
|||||||
|
色空间模式
|
LVxy, LVu’v’, LVT△uv,XYZ光谱曲线，特征波长，激发纯度，暗视觉亮度（使用CS-S10w专业软件）
|
|||||||
|
接口
|
USB 1.1
|
|||||||
|
֡操作温度/湿度范围
|
CS-2000:5 ~ 35°C, 相对湿度80%以下，无凝露
|
CS-2000A:5 ~ 30°C,相对湿度80%以下,无凝露
|
||||||
|
存储温度/湿度范围
|
0 ~ 35°C,相对湿度80%以下，无凝露
|
|||||||
|
电源
|
电源适配器 (100 - 240 V~,50/60 Hz)
|
|||||||
|
功率
|
约20 W
|
|||||||
|
尺寸
|
158（宽）x 200（高）x 300（长）mm（主机）, ø 70 × 95mm（镜头）
|
|||||||
|
重量
|
6.2 kg
|
|||||||
*1:在温度23±2℃,相对湿度65%以下的条件下,普通模式测量10次的平均值
*2:在温度23±2℃,相对湿度65%以下的条件下，普通模式测量10次
操作环境与注意事项：CS-2000/2000A的标准交流适配器（AC-A312）专为室内使用而设计。不能在户外使用。不可自行拆解CS-2000/2000A（精密电子元件组成）。在额定电压为100 V-120 V或200 V-240 V（50/60Hz）时使用CS-2000/2000A。将交流电源线连接至额定电压和频率的交流电源插座。电压不应超出标称值±10%的范围。在金属无尘和非冷凝的潜在环境中使用CS-2000/2000A。将控制CS-2000/2000A的PC连接到带有保护接地的插座。不要让水或金属等异物进入CS-2000/2000A。请在通风良好的地方使用CS-2000/2000A。为确保适当散热，请保持通风孔无障碍物。避免在灰尘过多或潮湿的地方使用CS-2000/2000A。
在环境温度在5到35ºC之间、相对湿度在80%或更低（35ºC时）且无冷凝的条件下使用CS-2000。使用CS-2000A时，环境温度在5至30ºC之间，相对湿度在80%或更低（30ºC时），且不发生缩聚。在规定的温度和湿度范围外操作CS-2000/2000A可能无法满足其原始性能。确保交流适配器输出插头未短路。短路可能导致火灾或触电。从仪器上卸下交流适配器时，首先从插座上卸下电源线，然后卸下输出插头。
随着高清电视时代的全面启动，为了更好地恢复清晰、明亮和高分辨率的图像，一些支持全高清的高质量显示设备的发展也在日益加快。目前先进的技术是分光辐射亮度计。Cs-2000a可以达到100000:1的亮度对比度，画面会给你更真实的感觉。简单的操作面板和彩色LCD显示屏使操作更简单：彩色LCD显示屏和操作面板设置在仪器背面，简单的按钮布置使您能够更直观地调用所需的功能。1,000,000:1的对比度测量现在已成为可能！当测量峰值达500 cd/m*
