福禄克F319钳表和87V型MAX工业级万用表在钢铁企业生产中的应用

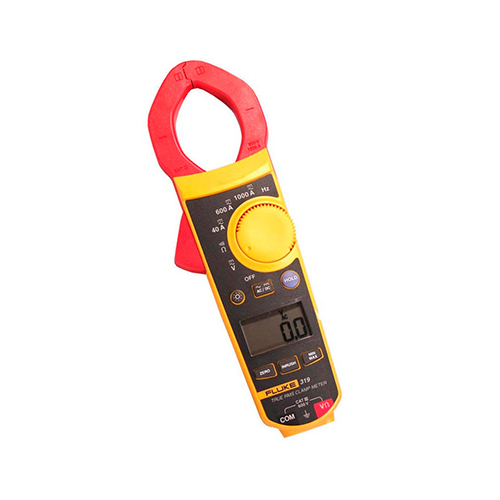

福禄克F319钳表和87V型MAX工业级万用表在钢铁企业生产中的应用。Fluke319钳形表的外观设计符合人体工程学的理念,外形小巧,采用紧固的材料制作,可以很轻松地进入比较狭窄的部位进行检测;非常适合在紧凑的电缆隔间中测量高达1000A(319)的电流,还提供AC/DC的电流测量,并对低于 40A的负载具有更高的分辨率。除了具有强大功能集的紧凑封装外,Fluke319还配备了用于测试电机的浪涌电流和频率功能、照明等。某钢铁生产企业使用福禄克F319钳表和87VMAX工业级万用表在作业现场可以快速而可靠地完成检测和维护,获得了工程师的一致好评!
Fluke319钳形表使用说明书
40A小量程、高准确度电流测试
钳头纤薄,体型轻便,更加适合易于在狭窄空间内使用
大型的背光显示屏,便于在黑暗的环境下读数
启动电流功能,可以测量诸如电机和照明等设备启动电流
频率测量
数字钳形表精确度高于0.01A和0.1V
40A、600A、1000A交流/直流电流测量
600V交/直流电压测量
4000Ω电阻测量
数字钳形表灵敏的通断测量
自动关机功能,大幅延长电池的使用寿命
显示保留功能,可把测量结果保留在屏幕上
钢铁厂现场图一 钢铁厂现场图二
钢厂环境相对恶劣,高温、噪声、尘埃、大功率,对设备的要求会高于普通行业。设备的正常运行,一方面是安全生产的要求,另一方面也是生产效率的保障。在炼钢过程中,为提高钢材的物理特性,会添加矿物质。在炼钢过程中,在高温作用下发生化学反应,同时也产生“渣灰”,在钢水进一步冶炼前,需要将这些“渣灰”清理出来,用渣车运走,等待进一步处理。同时钢包车需要把初次冶炼的钢水运送到写下一个工序现场。因此,现场存在很多渣车和钢包车,渣车和钢包车都是由电机驱动,因此,电机是否正常运行就显得尤为重要。
排列的钢包车 钢包车运行控制柜
常见渣车和钢包车的电机运行故障的主要原因有以下几点:
1.轨道上有异物(一般为体积稍大的渣灰,由于渣车/钢包车过重,导致不能正常通过);
2.机械轴承连接异常(卡死);
3.机械故障。
不管是哪种故障都有具有同一个直观的表现,就是渣车或者钢包车电机的电流会出现异常。以该钢厂为例,正常情况下,渣车/钢包车电机的额定电流为87A-90A(电机启动电流除外),如果渣车/钢包车运行异常,则电流值会长时间高于正常电流值,轻则影响生产进度,严重时会引发安全问题。当检测到电流值异常,就要排查以上三种原因,现场工程师检测后说80%左右的原因是电流异常,是由轨道上有渣灰造成的。出现电流异常时,也会先进行轨道异物检查。下图是福禄克F319钳表现场测试图
Fluke87V-MAX数字万用表工业现场用数字万用表带有大屏幕的数字显示屏、2级明亮的白色背光、背光键盘按钮和19,999计数的高分辨率显示模式,可以在任何工作环境中轻松读取测量值。这款万用表的电池续航时间很长可达800小时,并能承受高达4米(13英尺)的跌落,可以帮助用户在工作现场完成很多的工作。还具有独特的功能,可对变频电机驱动器 (VFD) 和其他电气噪声设备进行精确的电压和频率测量;使用真有效值交流电压和电流对非线性信号进行精确测量。以下是FLUKE87V Max在日常巡检的现场测试图:
现场工程师对Fluke319交直流数字钳形表-电流表钳表的评价:F319操作说明书测电流很方便,体积小,轻便,能够测电机启动电流(浪涌电流),旋钮有三个电流挡位,在工厂的现场可以“随便用”(可以测量不同场景的电流值)。工厂内的环境还是比较恶劣的,这个319(福禄克F319钳表)非常耐用,有时候工人用起来也没有轻拿轻放,但精度一直很准。另外我们配电房测电流,用Fluke319福禄克手持钳表关键特性就可以很好地解决问题。
现场工程师是这样评价福禄克87V MAX工业现场万用表的:现场冶炼出来的钢包车在一楼,虽然一些电气设施离高温的钢包车很远,但是现场还是温度偏高,此外灰尘比较大,但是87V(福禄克87V MAX),用起来很可靠,精度比较高。有次从挎包掉出来,87V(福禄克87V MAX)滚了一层楼梯,捡起来,毫发无伤,用来测量一切正常。现场有很多控制器件,电压、电流比较小,mV和mA读数准确,有时候都用87V MAX(福禄克87V MAX)作为标准来测量。
文章来源于FLUKE 福禄克
