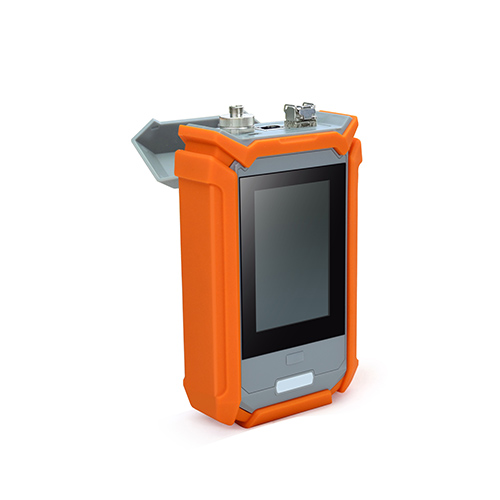

E1误码/光功率计测试仪GEM100
E1误码/光功率计测试仪GEM100集E1、IP Ping(HDLC/PPP/帧中继协议）和光功率计测试功能于一体的手持式测试仪表，能提供全面评估网络质量所需误码、告警及上层业务层的测试，采用智能或高级操作模式，直接显示统计结果，为工程人员和维护人员进行现场安装，测试及维护，人员进行现场安装、测试及维护，节约了大量的时间。
GEM100测试仪性能功能好

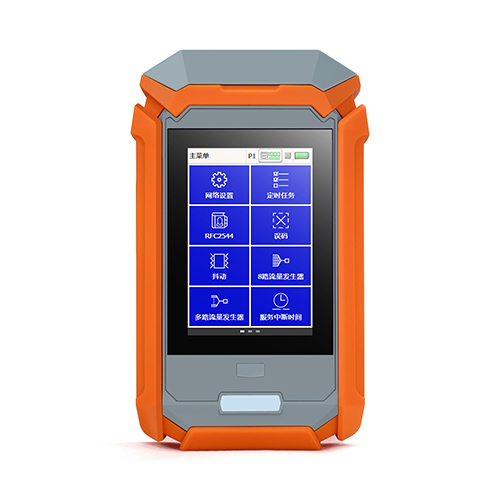

• 手持式3.5 英寸彩色触摸屏，中文显示
• 在线、非在线业务测试
• 非成帧、成帧业务(PCM-30、PCM-30C、PCM-31、PCM-31C）
• 2.048Mbps (N×64kbps，N=1 到31) 速率发送/接收
• 支持E1 链路上IP Ping (HDLC/PPP /帧中继)
• 提供E1 自环IP Ping 功能测试
• BERT 误码特性测试(G.821、G.826、M.2100/ 550)
• 告警产生/差错插入测试
• 自动探测目的IP 地址
• 全自动和高级操作模式
• 结果数据存储/打印功能
光功率计测试仪GEM100性能指标

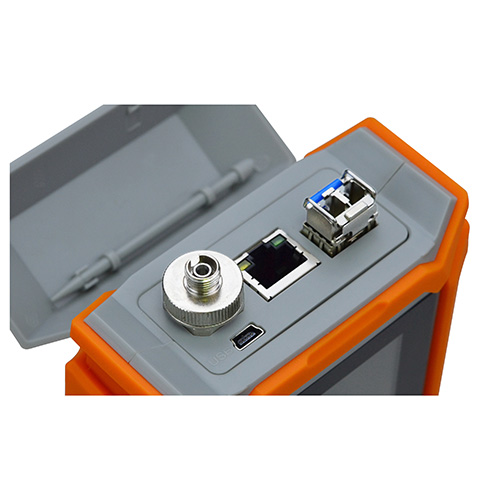

接口
• BNC 接口：E1 测试功能
• 光功率计FC/SC 接口
状态／告警指示
E1 部分
• 测试速率：2.048Mbps、N (连续) 和M (非连续) x64Kbps(N&M=1 到31) 插入／取出N
或Mx 64kbps
• 线路编码：HDB3&AMI
• 帧型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31C，符合ITU-T G.704
测试图案发生器
• PRBS:2n-1, n=9, 11,15, 20, 23，符合ITU-T 0.151 0.152, 0.153
发送端
• 内部时钟：2.048MHz±5ppm；接收：锁住被收信号
• 线路编码：HDB3 和AMI
• 脉冲波形：符合ITU-T G.703, 75Ω非平衡x2.37Vbn
• 差错插入：BIT、CODE、BIT+CODE；单个或1x10-1 到1x10-7 速率
接收端
• 频率范围：2.048Mbps±8000bps
• 输入灵敏度：0 到-43dB
• 回损性能符合ITU-T G.703；抖动容限
• 符合ITU-T G.823
测量
• E1 接收频率测量(Hz 和ppm) 及接收信号电平
• Code/BPV 差错(差错计数和比率) 帧差错(FAS、MFAS 和CRC-4 差错计数和差错比
率)LOS、Sync 丢失、LOF、AIS、FAS、RAI 和MFAS 秒计数
• G.821 分析、G.826、M.2100/ 550 测量E-bit 差错计数和比率
IP Ping （E1）功能
• 支持在E1 链路上IP PING 测试
• 支持PPP、HDLC、帧中继路由协议
• 支持在E1 链路上自环IP PING 测试发包、收包、错误包、丢包及丢包率统计
• 设置发包长度0 至1500 字节
• 较大发包数量：999999999 个
光功率计部分
• 测试波长：850nm/1300/1310/1550/1625nm
• 支持接口：FC/SC/ST、LC（选配）
• 测试范围：+26～ -50dBm or +10~ -70dBm
• 探测器类型：InGaAs
• 精度：±0.01dB
一般特性
• 可存贮500 个测试结果
• 高分辨率3.5 英寸彩色LCD 显示屏，带LED 背光
• 内部电池：智能型锂电池3200 毫安，12.6V
• 电池操作时间：6 小时；充电时间：5 小时
• 充电器：12.6V@2A,90 到265VAC,50-60Hz
环境
• 操作温度：0℃到50℃
• 存贮温度：－20℃到+70℃
• 温度：5%到90%非凝结
• 尺寸：180mmx90mmx40mm
• 重量：0.4 公斤
