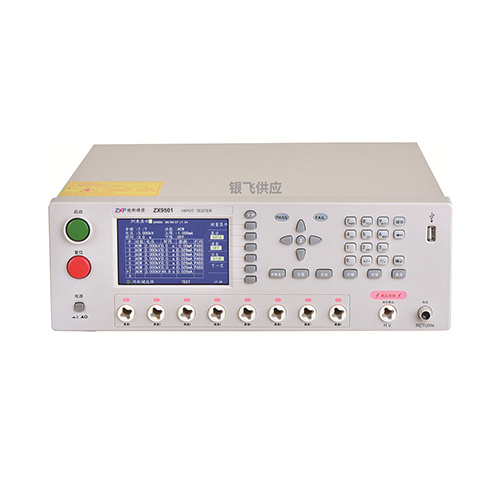

ZX9501F交直流耐压绝缘测试仪的校准方法
ZX9501F交直流耐压绝缘测试仪的校准方法。ZX9501F采用高清的彩色液晶显示屏，并配备高性能的32位ARM处理器，输出电压的大小、上升和下降时间等都是由MCU控制，可以实时的显示出击穿的电流值和电压值，并具有校准的功能。可以广泛应运于家用电器、电子元器件、仪表仪器等整机的安规测试仪，配备PLC和RS232C接口，也可以选配USB等接口，方便与电脑进行连接，进行对数据的实时时检测及远程控制。今天对ZX9501F交直流耐压绝缘测试仪的校准方法进行详细的讲解。
如何进入交直流耐压绝缘测试仪的校准页面

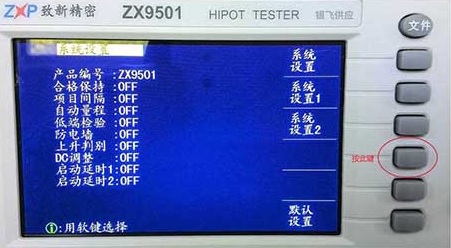

按下ZF9501F耐压绝缘测试仪的面板上的“系统”键，进入“系统设置”页面，如下图所示。按屏幕右边第4个键，仪器提示输入密码。

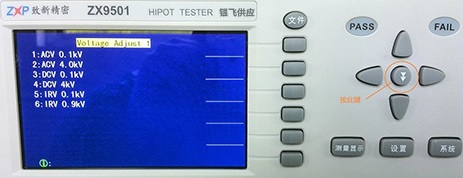

输入密码：*******（可向银飞电子的工作人员索取）， 按确认键可进入电压校准页面。快速翻页键如下图所示：
ZX9501F电压校准页面操作步骤说明书
如果不需要校准电压，则按快速翻页键(如下图所示)，进入下一个校准页面
如需要校准电压，则继续在该页面进行操作。
连接高压表，ZF9501F耐压绝缘测试仪高压端连接高压表的高压端，仪器低端连接高压表的低端，电压表跳到AC交流电压档。
操作使用步骤一：
光标移动到1：ACV0.1KV处，按ZF9501F操作面板上的绿色启动键，启动高压，测试仪产生高压并测量。此时观察高压表上的电压数值，将高压表的电压值输入到光标处(例如：0.101KV)，如下图所示：
光标移动到1：ACV0.1KV处，按ZF9501F操作面板上的绿色启动键，启动高压，测试仪产生高压并测量。此时观察高压表上的电压数值，将高压表的电压值输入到光标处(例如：0.101KV)，如下图所示：
操作使用步骤二：

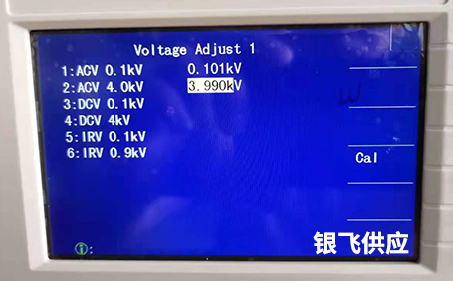

光标移动到1：ACV4.0KV处，按下ZF9501F操作面板上的绿色启动键，启动高压，测试仪器产生高压并测量。此时观察高压表上的电压数值，将高压表的电压值输入到光标处(例如3.990KV)。
步骤一和步骤二完成后，按右边“CAL”对应的键，完成交流电压的校准。
电压表跳到DC直流电压档。
电压表跳到DC直流电压档。
光标分别移动到DCV0.1KV和DCV4.0KV处，按照上面交流电压同样的方法来校准直流电压。光标分别移动到IRV0.1KV和IRV1.0KV处，按照上面交流电压同样的方法，校准IR直流电压。按快速翻页键，进入下一个校准页面。
ZX9501F交流电流ACI校准操作说明书

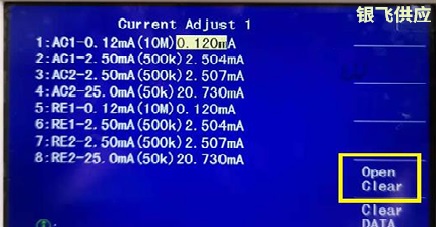

按快速翻页键，进入交流电流ACI校准页面，如下图所示：
测试端开路，按“OPEN CLEAR”对应的键，进行开路清零。
1、连接电流表和标准电阻
ZF9501F耐压绝缘测试仪输出端连接电流表电流高端，电流低端连接标准电阻高端，标准电阻低端连接仪器低端。
注意：该页括号中标注的是标准电阻的值，例如AC1-0.12mA(10M)中的10M就是该行校准时需要连接的标准电阻值。
2、标准电阻10M
连接标准电阻10M，光标移动到靠前行0.12mA(10M)处。按绿色按钮启动高压，同时观察电流表上的电流值，将电流表上的电流值输入到该行光标处(如：0.120mA)
3、标准电阻500K
连接标准电阻500K，光标移动到第二行2.5mA(500K)处。按绿色按钮启动高压，同时观察电流表上的电流值，将电流表上的电流值输入到该行光标处(如：2.504mA)。然后，再按屏幕右边CAL文件对应的按键，完成靠前行和第二行的电流数据校准。同样的步骤，校准下面各行的电流数据。
该页校准完后，按快速翻页键，进入下一个校准页面。
ZX9501F直流电流DCI校准使用操作说明

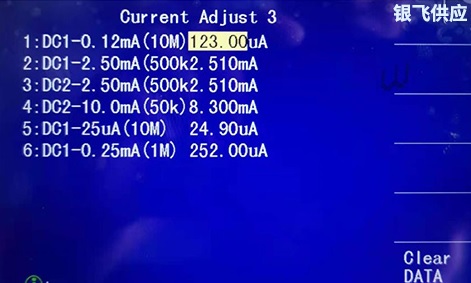

按快速翻页键，进入直流电流DCI校准页面，如下图所示：
1、连接电流表和标准电阻
ZF9501F耐压绝缘测试仪输出端连接电流表电流高端，电流低端连接标准电阻高端，标准电阻低端连接仪器低端，电流表选择直流电流档。
注意：该页括号中标注的是标准电阻的值，例如DC1-0.12mA(10M)中的10M就是该行校准时需要连接的标准电阻值。
2、标准电阻10M
连接标准电阻10M，光标移动到靠前行0.12mA(10M)处。按绿色按钮启动高压，同时观察电流表上的电流值，将电流表上的电流值输入到该行光标处(如：0.120mA)
3 、标准电阻 500K
连接标准电阻500K，光标移动到第二行2.5mA(500K)处。按绿色按钮启动高压，同时观察电流表上的电流值，将电流表上的电流值输入到该行光标处(如：2.504mA)。然后，再按屏幕右边“CAL”文件对应的按键，完成靠前行和第二行的电流数据校准。同样的方法可以校准下面各行的电流数据。
该页校准完后，按快速翻页键，进入下一个校准页面。
ZX9501F绝缘电阻IR校准操作步骤说明

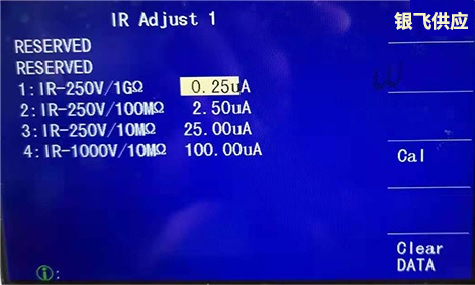

按快速翻页键，进入绝缘电阻IR校准页面，如下图所示：
在该页面，电压后面紧跟着的是需要用到的标准电阻的数值。例如：IR-250V1GΩ，该步用到的标准电阻就是1GΩ。
1、连接电流表
ZF9501F耐压绝缘测试仪高端连接电流表高端，电流表低端连接标准电阻高端，标准电阻低端连接耐压仪低端，电流表用直流电流档。
2、1GΩ电阻校准
标准电阻用1GΩ，光标移动到靠前行。按仪器前面板上的绿色启动键，观察电流表上的电流值，在光标处输入电流表的电流值(例如 0.25uA)。输入完毕后，按右边“CAL”对应的按键完成该量程的校准。
3、100MΩ电阻校准
标准电阻用100MΩ，光标移动到第二行。按下ZX9501F前面板上的绿色启动键，观察电流表上的电流值，在光标处输入电流表的电流值(例如 2.5uA)。输入完毕后，按右边 CAL 对应的按键完成该量程的校准。 其他量程的校准与上面的步骤类似。
ZX9501F交直流耐压绝缘测试仪的校准方法中所提到的高压表是指用户自备的可以测量电压到5KV以上的电压表；而电流表是指用户自备的可以测量电流的电流表，电流范围需大于100mA。万用表请选择电流档，插孔请插对应的电流插孔。如果只要校准绝缘电阻IR，则只需要参照“如何进入交直流耐压绝缘测试仪校准页面”和"ZX9501F绝缘电阻IR校准操作说明书"的校准方法，其他章节和操作说明不用阅读。请严格按照文中的操作要求操作，错误的操作会导致仪器测试数据错误。如自行完成校准操作有困难，请将仪器寄回银飞电子进行校准。
文章来源于ZX9501F耐压绝缘测试仪
