Fluke1587CFC绝缘表和1625-2接地电阻测试仪保障企业电气安全

时间:2021-04-07 点击：次分类:技术文章

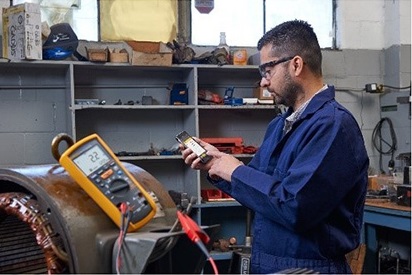

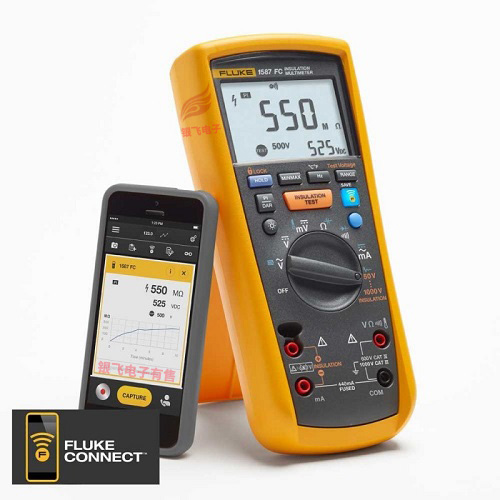

Fluke1587CFC绝缘表和1625-2接地电阻测试仪保障企业电气安全。可以解决电气设备绝缘老化；接地不良，设备受电超干扰；电气设备过载或电气接头接触不良，并挽回经济损失，避免人身受到伤害。Fluke1587CFC绝缘万用表不仅可以快速、准确地测量主电路，还可以提供“电阻档”功能，对控制电路进行绝缘测试。Fluke1587CFC绝缘万用表具有有手动和自动两种量程模式。选择自动量程模式时，设备会自动产生适合的量程；选择手动量程模式时，可以选择测量所需要的量程；在打开绝缘万用表时，系统默认进入自动量程模式，并显示自动量程。在手动档位模式下，按可增加档位。达到较大量程后，仪器将返回很小量程。

Fluke1587CFC绝缘万用表可以保证测试频率及整理数据看趋势

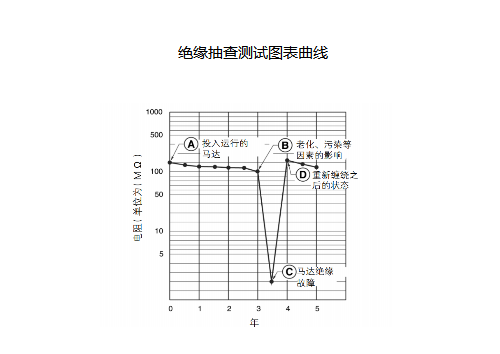

Fluke1587FC绝缘万用表规律的绝缘测试可以保证设备的正常运行，又不至于在这项工作上花费很多精力。建议的测试频率为：普通设备1次/年，关键设备1次/半年，且每次的测试电压、测试时间需保持一致。另外，在设备维修之后，也应该进行测试。用户可以将以往每次的测试数据整理成图表，直观的查看设备绝缘随时间的变化。提早发现，避免可能发生的绝缘故障。下右图是每半年的绝缘测试结果整理出的图表，可以发现在第三年时绝缘电阻值已经有了明显下降，此时应该采取行动，避免类似于C点的绝缘故障。

Fluke1587CFC绝缘万用表 利用极化指数和介质吸收比判断绝缘受潮

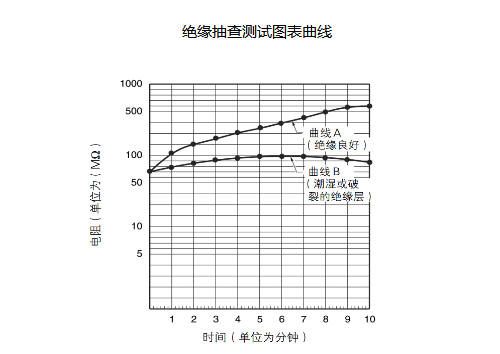

通过极化指数PI和介质吸收比DAR可以反映设备绝缘的受潮程度，帮助工程师更加直观地判断绝缘是否受潮。《输变电设备状态检修试验规程Q/GDW168-2008》要求对于输变电设备，吸收比不小于1.3，极化指数不小于1.5，介质吸收比DAR=R60s/R15s；极化指数PI=R600s/R60s；良好的绝缘（曲线A）表现为电阻值的连续增长。潮湿或破裂的绝缘层（曲线B）表现为相对恒定的电阻。福禄克的绝缘测试产品都具有一键测试DAR和PI功能，Fluke1587CFC绝缘万用表还可通过手机软件进行温度补偿，帮助建立准确的绝缘基准值。

当心难以发现的绝缘问题！逐渐增加内部绝缘材料的电压，可以发现一些难以察觉的老化或损伤，同时也可以及时发现绝缘老化的设备，停止打压，避免造成二次伤害。

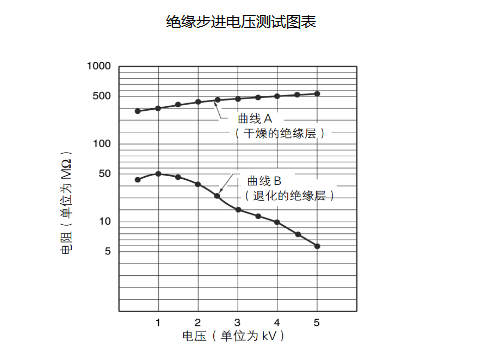

上图是在标有时间的曲线图上记录绝缘步进电压测试的测量数据。非常干燥的良好绝缘层（曲线A）在不同的电压下近似地保持一致，老化的绝缘层的电阻值在不同的电压下显著降低。Fluke155X系列和Fluke1537绝缘电阻测试仪都内置了步进电压测试功能，发现问题自动停止，避免漏电和击穿，保护设备安全，Fluke1537CFC绝缘万用表还特有介质放电率（DD）测试，可以快速发现多层绝缘中的破损，让绝缘问题无处躲藏。

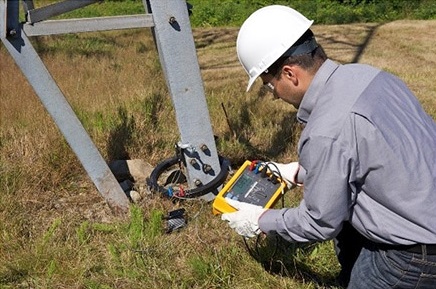

Fluke1625-2接地电阻测试仪可用于建筑/设备接地测试，只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况都是如此。如果只有一条通路接地，如许多住宅应用中所采用，无桩测试法无法提供可接受的数值，则必须使用电位降测试法。在测量某些建筑物或系统（例如通信基站、无线电塔、商业或工业防雷系统等）的接地电阻时，往往需要使用多种测试方法，以保证测试对象完全接地，利用Fluke1625-2接地电阻测试仪即可完成所有工作。

Fluke1625-2接地电阻测试仪测试方法

1.电位降测试法：即传统的三极、四极测试法
2.无辅助极测试法：应用于多点接地系统
3.选择性测试法：以上两种方法的综合，常应用于永久连接或网状接地系统
4.土壤电阻率：常用于建立接地系统时的调查

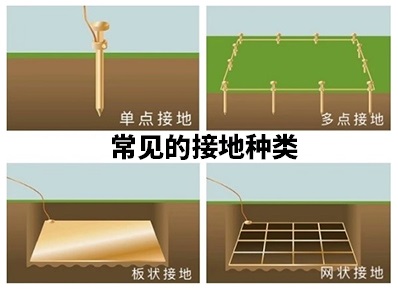

Fluke1625-2接地电阻测试仪接地电极对接地电阻的影响，4个变量会影响接地系统的接地电阻，如果将长度增加一倍，将很多可减小40%的接地电阻；如果将直径增加一倍，将很多可减小10%的接地电阻；为提高有效性，接地电极之间的距离至少等于接地电极的深度。接地系统设计由单接地杆改为板状接地，有助于降低接地电阻阻值。
