Megger低阻欧姆表DLRO10HDX使用说明
Megger的低阻欧姆表DLRO10HDX使用说明。DLRO10HDX所有的记忆功能，删除，下载到PowerDB和调用测试结果也可以通过范围选择旋转开关访问。一个简单的控制面板可以轻松导航配置设置。俗话说：纸上得来终觉浅，绝知此事要躬行。之前我们做了那么多的Megger DLRO系列低阻欧姆表的功课，今天我们就来了解DLRO 10HDX使用指南。DLRO10HDX增强了Megger的Ducter™10A微欧姆表的范围，将操作的终极简便性与坚固的IP65外壳相结合，可实现稳定的地面和工作台操作，并提供存储空间。这些单元由可充电电池或市电供电，使其适合在生产线/重复使用环境中进行连续测试。旋转开关控件简单易行，可以在所有天气条件下戴着手套操作。大型，清晰，背光的LCD显示屏易于从远处读取。DLRO10HDX显着增强了一致性，并能够在250mΩ以下的测量中提供10A的电流，而在2.5Ω以下的测量中提供1A的电流。每次测试的持续时间可能长达60秒。DLRO10HDX的额定等级为CAT III 300V，前提是该仪器安装了可选的端子盖。
“ Ducter”测试的历史----100多年来，“ Ducter测试”一直被用来描述一种用于测量极低接触电阻的简单测试，而“ Ducter”仍被用作商标，很初被赋予了该名称。 Megger制造的低电阻欧姆表。Ducter这个名字于1908年6月由Megger注册，“ Ducter”自此成为行业标准。俗话说：纸上得来终觉浅，绝知此事要躬行。之前我们做了那么多的Megger DLRO系列低阻欧姆表的功课，今天我们就来说说仪器的使用，详细谈谈Megger在设计上的小心思！
应用DLRO10HDX测量从铁路和飞机到工业部件电阻等应用中的低电阻值。任何金属接头都可以测量，但用户必须意识到测量限制取决于应用。例如，如果电缆制造商计划在细线上进行电阻测量，则应选择较低的测试电流，以防止加热导线从而改变其电阻。对电动机和发电机的测量将是感应式的，要求用户了解感应模式和充电过程，然后才能得到正确的结果实现了DLRO10HDX非常适合测量厚导体，由于其10 A的电阻值范围高达250 mΩ，因此焊接的结合和质量受到影响。引线中产生的电磁噪声会干扰读数。当仪器检测到高于其额定值的噪声时，噪声符号会提醒用户并阻止测量门槛。什么时候将不同的金属连接起来，就会产生热电偶效应。用户应选择双向模式以确保取消此效果。该仪器测量两个方向的电流，并平均电流结果正常在将测试引线连接到被测装置后，按下“测试”按钮启动模式。检查所有四个连接的连续性。正向和反向施加电流，随后显示测量值。探头一接触，自动模式即启动。进行正向和反向电流测量，并显示平均值。使用推杆时，此模式非常理想。每次取下探头并将其重新连接至负载时，将执行新的测试，而无需按下测试按钮。
“ Ducter”测试的历史----100多年来，“ Ducter测试”一直被用来描述一种用于测量极低接触电阻的简单测试，而“ Ducter”仍被用作商标，很初被赋予了该名称。 Megger制造的低电阻欧姆表。Ducter这个名字于1908年6月由Megger注册，“ Ducter”自此成为行业标准。俗话说：纸上得来终觉浅，绝知此事要躬行。之前我们做了那么多的Megger DLRO系列低阻欧姆表的功课，今天我们就来说说仪器的使用，详细谈谈Megger在设计上的小心思！
应用DLRO10HDX测量从铁路和飞机到工业部件电阻等应用中的低电阻值。任何金属接头都可以测量，但用户必须意识到测量限制取决于应用。例如，如果电缆制造商计划在细线上进行电阻测量，则应选择较低的测试电流，以防止加热导线从而改变其电阻。对电动机和发电机的测量将是感应式的，要求用户了解感应模式和充电过程，然后才能得到正确的结果实现了DLRO10HDX非常适合测量厚导体，由于其10 A的电阻值范围高达250 mΩ，因此焊接的结合和质量受到影响。引线中产生的电磁噪声会干扰读数。当仪器检测到高于其额定值的噪声时，噪声符号会提醒用户并阻止测量门槛。什么时候将不同的金属连接起来，就会产生热电偶效应。用户应选择双向模式以确保取消此效果。该仪器测量两个方向的电流，并平均电流结果正常在将测试引线连接到被测装置后，按下“测试”按钮启动模式。检查所有四个连接的连续性。正向和反向施加电流，随后显示测量值。探头一接触，自动模式即启动。进行正向和反向电流测量，并显示平均值。使用推杆时，此模式非常理想。每次取下探头并将其重新连接至负载时，将执行新的测试，而无需按下测试按钮。

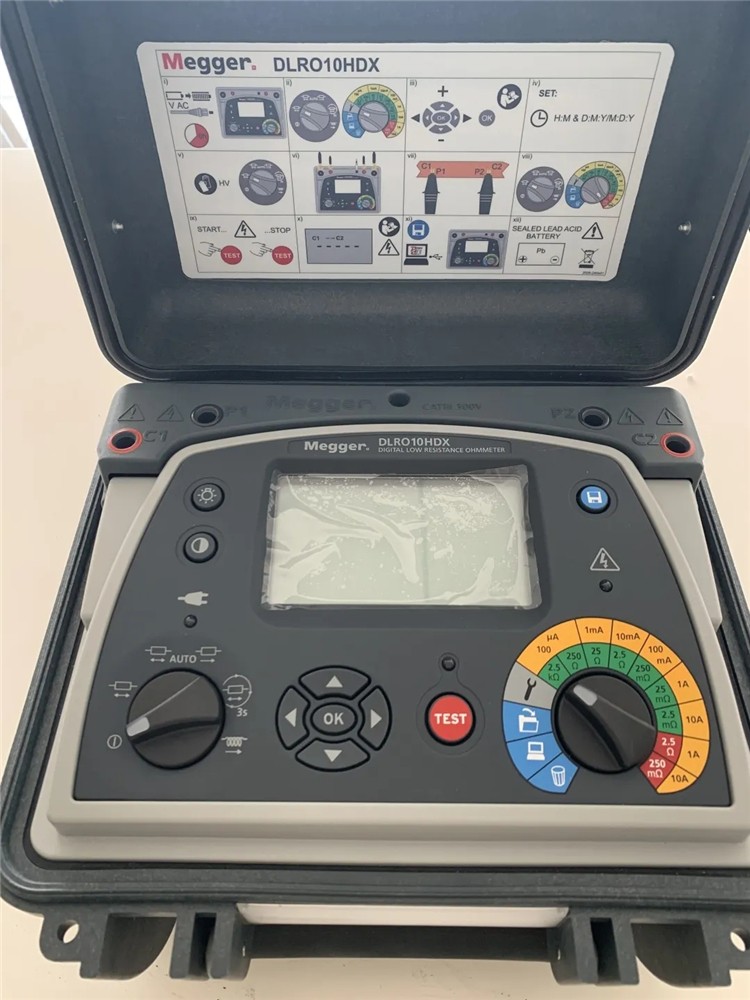

首先我们仔细看看仪器的外观。打开盖子后，内壳印有快速入门指南，内容颇多，包括了充电指示、功能选择、导航按键、测试指导等。为方便连接测试引线，可拆下仪器的盖子，打开盖子呈大约 45º，然后向右滑动就可以啦！

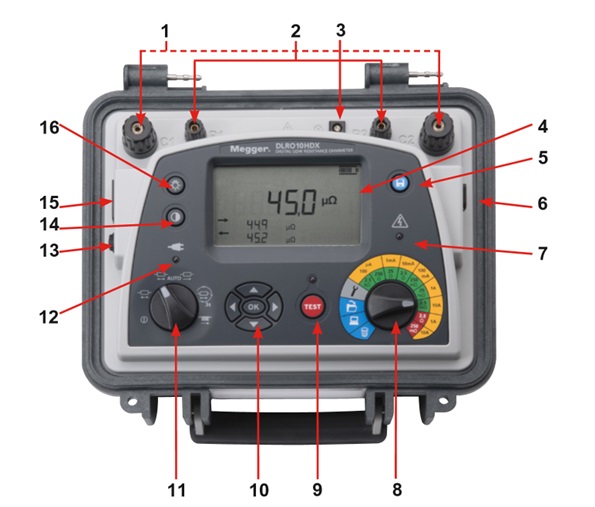

以上为主屏幕详解，仪器正面清晰明了，超清显示屏，分块式功能选择，标注通俗易懂，在测试选择时不会出现误解，极大的提高了测试效率。
实物与图片相符哦！接下来我们一一介绍每个图标的含义及作用。（这种图示是不是非常贴心呀）
此时，主屏幕上显示了自动双向测试的结果，指示器上带方向的箭头指示了电流流通的方向。

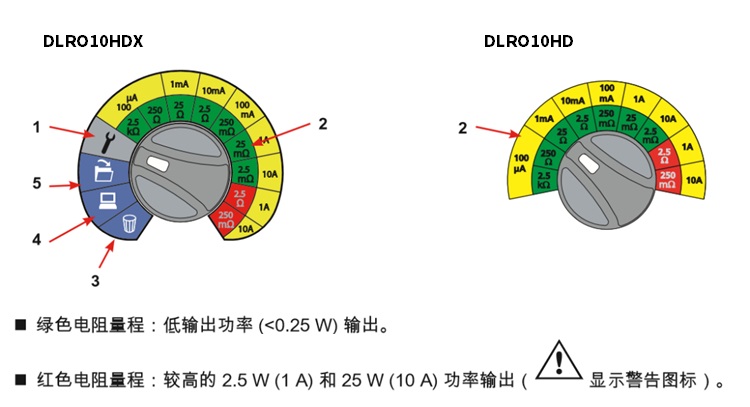

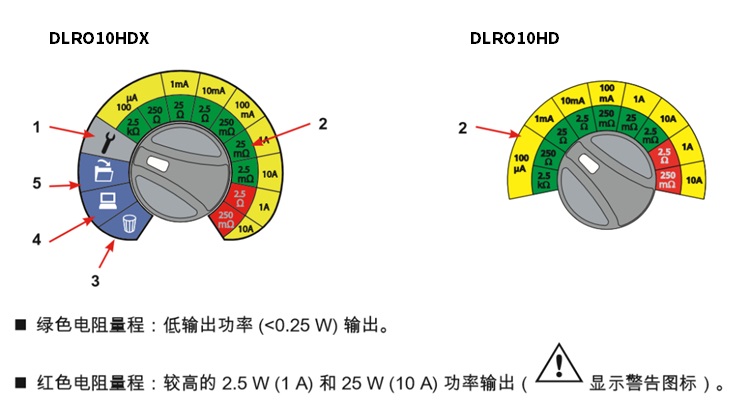

Megger低阻欧姆表DLRO10HDX测试量程选择
量程旋转开关用于选择仪器的电阻和电流测试量程，对应的相关含义如下：
1、日期和时间设置
2、分辨率和精度
3、删除测试结果记录
4、下载测试结果记录
5、调用测试结果记录

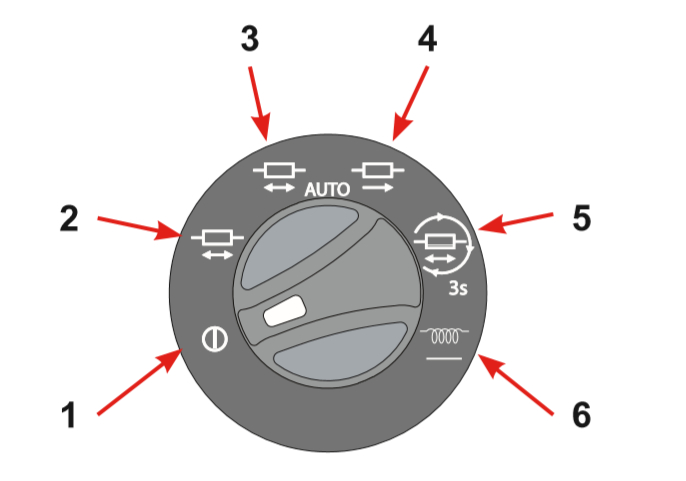

Megger低阻欧姆表测试模式选择
测试模式旋扭用于选择测试模式和关闭仪器，对应的相关含义如下：
1、关闭。将开关旋转到其他模式可启动仪器
2、手动双向。施加正反向流通的测试电流
3、自动双向。测试在两个方向电流流通中施加电流
4、自动单向。仅向一个方向施加电流，以加快测量过程。（由于忽略了测试过程中的电动势噪声，所以可能造成精度较低）
5、连续测试。施加两个方向的测试电流。（每间隔三秒重复进行测试）
6、感性负载。仅向一个方向施加测试电流。
测试模式：自动单向模式只在一个方向上施加电流，以加快测量过程。然而，不同金属键产生的热电动势会导致精度降低。探针连接后，测试自动开始。连续模式允许对同一样品进行重复测量。只需连接测试引线并按下测试按钮。测量值每三秒更新一次，直到电路断开。
当测量电机和发电机上的电阻时，可选择感应模式。测量电感负载时，必须等待电压在电感元件充电时稳定下来。测试引线与被测设备牢固连接，按下“测试”按钮。仪器将仅在一个方向上连续通过样品的选定电流，并读取重复读数，随着电压稳定，读数将逐渐降低至真实值。操作员决定结果何时稳定，并按下“测试”按钮终止测试。
当测量电机和发电机上的电阻时，可选择感应模式。测量电感负载时，必须等待电压在电感元件充电时稳定下来。测试引线与被测设备牢固连接，按下“测试”按钮。仪器将仅在一个方向上连续通过样品的选定电流，并读取重复读数，随着电压稳定，读数将逐渐降低至真实值。操作员决定结果何时稳定，并按下“测试”按钮终止测试。

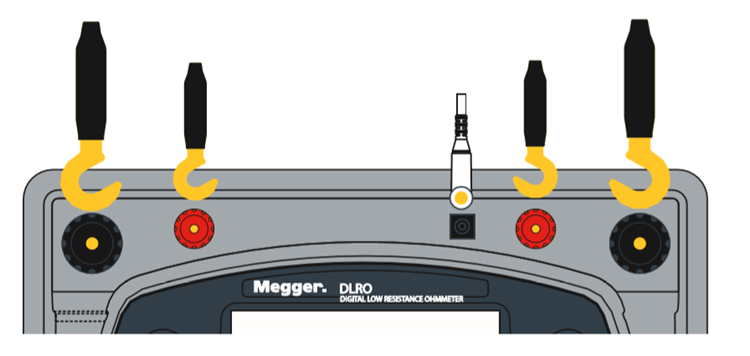

Megger低阻欧姆表测试引线连接（双工探头）

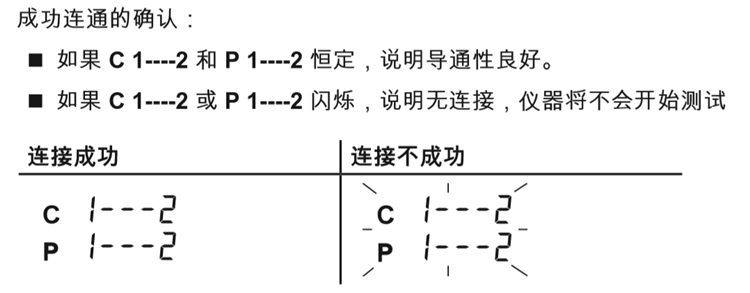

良好的测试测量要求利用被测试品将载流电路和电压检测电路连接成完整的回路。仪器检查C和P电路的导通性。只有测试引线与被测试品连接良好才会开始测试。
电阻值显示在显示屏上，单位为Ω、mΩ或µΩ，范围从2500.0 Ω到0.1 µΩ。双向模式下的结果是两个辅助显示区域所示的两个读数的平均值，箭头表明电流流通的方向。显示屏顶部C1和C2之间的大箭头指示测量电流的方向。
总结Megger低阻欧姆表DLRO10HDX性能优点
板载内存可存储多达200条记录的测试结果（仅适用于HDX）
下载到PowerDB
可互换的测试导线终端
高或低输出功率选择以进行状态诊断
由电池或交流电源供电
保护至600 V，无需烧断保险丝，测试引线带电电压警告灯
重型情况：IP 65盖子关闭，IP54可操作
简单的旋转开关选择五种测试模式，包括连接时自动启动。DLRO10HDX提供五种测试模式，每种模式通过模式选择旋转开关上的简单旋转控制进行选择。
Resolution and Accuracy
Test current accuracy ±10% Voltmeter input impedance >200 kΩ
Maximum lead resistance at 10 A <100 mΩ
* Basic accuracy stated assumes forward and reverse measurements.
** Higher 2.5 W (1 A) and 25 W (10 A) power outputs.
扩大兆欧表的DLRO10和10X系列DLRO10HDX结合了一个坚固的IP65外壳设计的稳定的地面和工作台操作，并提供存储操作的终极简单性。这些装置由可充电电池或市电供电，适用于生产线/重复使用环境中的连续测试。旋转开关控制简单，易于操作，在所有天气条件下和戴手套的手。一个大，清晰，背光液晶显示器很容易从远处阅读。DLRO10HDX提供了显著增强的法规遵从性，能够将10A的电流传输至250MΩ，将1A的电流传输至2.5Ω。每次试验的持续时间可达60分钟几秒钟。那个DLRO10HDX的额定电压为CAT III 300V，前提是仪表上安装了可选件的端子盖。如需要购买，请联系下方银飞专业工作人员。
Resolution and Accuracy
Test current accuracy ±10% Voltmeter input impedance >200 kΩ
Maximum lead resistance at 10 A <100 mΩ
|
Test current |
Resistance range |
Resolution (as displayed) |
Basic accuracy* |
Full scale voltage |
Max. power output |
| 100 µA | 0 - 2.5 kΩ | 0.1 Ω |
±0.2% ±200 mΩ |
25 mV | 25 μW |
| 100 µA | 0 - 250 Ω | 0.01 Ω |
±0.2% ±20 mΩ |
25 mV | 2.5 μW |
| 1 mA | 0 - 25 Ω | 1 mΩ |
±0.2% ±2 mΩ |
25 mV | 25 μW |
| 10 mA | 0 - 2.5 Ω | 0.1 mΩ |
±0.2% ±200 µΩ |
25mV | 250 μW |
| 100 mA | 0 - 250 mΩ | 0.01 mΩ |
±0.2% ±20 µΩ |
25 mV | 2.5 mW |
| 1 A | 0 - 25 mΩ | 1 μΩ |
±0.2% ±2 µΩ |
25 mV | 25 mW |
| 10 A | 0 - 2.5 mΩ | 0.1 μΩ |
±0.2% ±0.2 µΩ |
25 mV | 0.25 W |
| 1 A ** | 0 - 2.5 Ω | 0.1 mΩ |
±0.2% ±200 µΩ |
2.5 V | 2.5 W |
| 10 A ** | 0 - 250 mΩ | 0.01 mΩ |
±0.2% ±50 µΩ |
2.5 V | 25 W |
** Higher 2.5 W (1 A) and 25 W (10 A) power outputs.
扩大兆欧表的DLRO10和10X系列DLRO10HDX结合了一个坚固的IP65外壳设计的稳定的地面和工作台操作，并提供存储操作的终极简单性。这些装置由可充电电池或市电供电，适用于生产线/重复使用环境中的连续测试。旋转开关控制简单，易于操作，在所有天气条件下和戴手套的手。一个大，清晰，背光液晶显示器很容易从远处阅读。DLRO10HDX提供了显著增强的法规遵从性，能够将10A的电流传输至250MΩ，将1A的电流传输至2.5Ω。每次试验的持续时间可达60分钟几秒钟。那个DLRO10HDX的额定电压为CAT III 300V，前提是仪表上安装了可选件的端子盖。如需要购买，请联系下方银飞专业工作人员。
