德国GMC-I NIGHTSY夜用型EL测试专用相机
德国GMC-I的 NIGHTSY夜用型EL测试专用相机 主要用于光伏组件的缺陷检测:PID,极化,不工作电池,不活跃电池区域,分离的金手指,分离的电池连接,微裂纹,撞击破坏,电阻损耗,破碎的二极管,不均匀的电池片,分流和局部热点。 NIGHTSY夜用型EL测试专用相机 的应用: 现场组串和单块组件的EL 检测,组件无需拆下检测 发货前和发货后的检测 安装前和安装后的检测 缺陷组件的不良分析 接受和尽职调查测试 NIGHTSY夜用型EL测试专用相机 的PV支持技术: 全......
产品描述
德国GMC-I的NIGHTSY夜用型EL测试专用相机主要用于光伏组件的缺陷检测:PID,极化,不工作电池,不活跃电池区域,分离的金手指,分离的电池连接,微裂纹,撞击破坏,电阻损耗,破碎的二极管,不均匀的电池片,分流和局部热点。
NIGHTSY夜用型EL测试专用相机的PV支持技术:
全部支持的套件:晶体硅,薄膜CdTe,薄膜CI(G)S
c-Si套件:仅支持晶体硅,但是图像质量好于全部支持的套件
CdTe套件:仅支持薄膜CdTe,但是图像质量好于全部支持的套件
CIS套件:仅支持薄膜CI(G)S, 但是图像质量好于全部支持的套件
环境条件:
户外LED照明夜空
黄昏时光使用除杂散光工具包
黑暗阴沉的天(<100Lux)使用锁定工具
室内使用LED照明
操作距离(f=50mm lens):
很小0.3m 可见区域22cm*14cm
典型2.8m 可见区域2m*1.3m
其他镜头可供不同需求选择
标准镜头 f=50mm;其他基于需求
测量时间:典型的是1s
对焦:
手动对焦按照EL 信号
自动对焦按照EL信号并使用自动对焦工具包
图像输出:相机屏幕预览JPEG图像

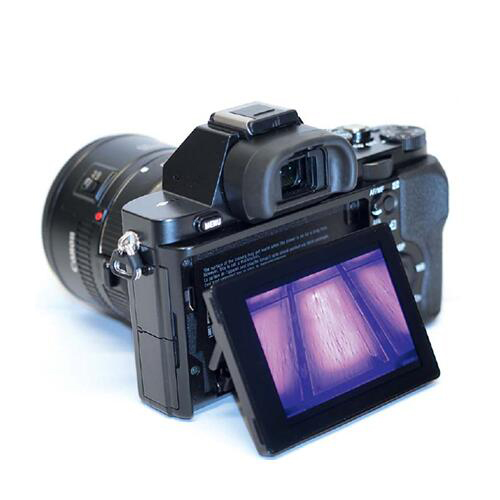

NIGHTSY夜用型EL测试专用相机,修改后的电子取景器可换镜头相机
分辨率:4240*2832 pixel – 12.1MP
曝光时间:1/8000 s – 30 s
曝光次数:300次充满电后
图像稳定:基于需求
操作方式:三脚架,升降机,手持
防护等级:便携箱IP54
重量:不含镜头500 g
尺寸:不含镜头 width 150 mm; height 100 mm; depth 60 mm
附件:AC适配器,电池充电器,电源线,可充电电池2个,USB线缆,肩带,机身盖,英语操作手册,三角架,三角架手枪头,坚固的便携箱
DC power source
输出:1,5 kW; 150 Vdc, 10A;
输入:85-256 Vac, 47~63Hz, single phase
防护等级:便携箱IP 54
尺寸:便携箱 width 600 mm; height 150 mm; depth 900 mm
重量:便携箱8KG
附件:英语操作手册,20m MC4 PV线 ,MC4-MC3适配器,MC4工具
