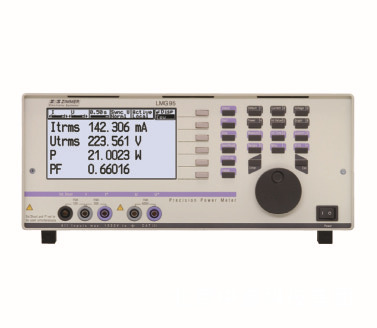

LMG95高精度单相功率分析仪

LMG95高精度功率分析仪来自德国 GMC ，LMG95高精度功率分析仪是GMC里属于比较往前的型号，但是一点也不影响它的使用以及它的测量，目前LMG95高精度功率分析仪的操作使用的人可能还是比较多的，所以LMG95高精度功率分析仪的质量也可以看得出，哪怕是往前的型号，但是丝毫不影响使用的。而银飞也有LMG95高精度功率分析仪，其实需要功率分析仪都是有一个要求的，那就是精准，而GMC，对功率分析仪有着很大的信心，所以也请大家对 GMC 放心使用。......

联系我们

在线留言

产品描述

LMG95高精度功率分析仪来自德国GMC，LMG95高精度功率分析仪是GMC里属于比较往前的型号，但是一点也不影响它的使用以及它的测量，目前LMG95高精度功率分析仪的操作使用的人可能还是比较多的，所以LMG95高精度功率分析仪的质量也可以看得出，哪怕是往前的型号，但是丝毫不影响使用的。而银飞也有LMG95高精度功率分析仪，其实需要功率分析仪都是有一个要求的，那就是精准，而GMC，对功率分析仪有着很大的信心，所以也请大家对GMC放心使用。

LMG95高精度功率分析仪精度

基本精度：±（读数的0.01%+量程的0.02%）

基本功率精度：±（读数的0.015%+量程的0.01%）

带宽：DC～500kHz

谐波乖口闪变符合EN 61000-3-2/-3/-11/-12标准

LMG95是ZES ZIMMER公司高精度功率测量外表LMG系列中杰出的商品。高精度接连无空隙信号测量和处理，人性化操作和成果显现，用于高功率体系运用的高速数据传输接口，这些都是辨认LMG95的显著特点。一切波形在商品的规划开发进程中，不论电流和电压是正弦信号，仍是失真信号，负载是不是线性，电路作业在脉冲形式仍是调制形式，器件和设备的高精度功率测量，使得商品质量得到了确保，出产也变得简单。与被测量信号周期同步使得一向发生明晰而安稳的测量显现和成果。

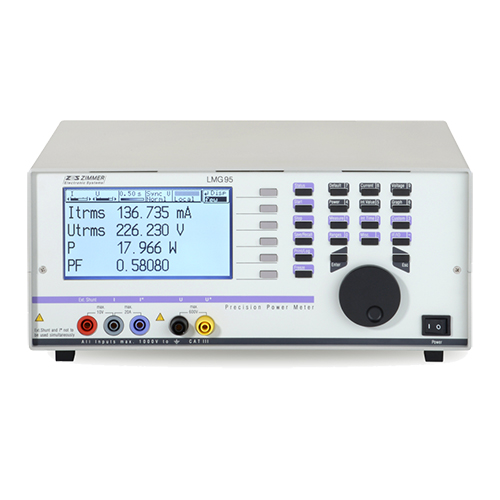

LMG95单相精密功率计是久经考验的LMG系列ZES ZIMMER精密功率测量装置中的佼佼者。高精度连续无间隙信号测量和处理、符合人体工程学的操作和结果显示、用于高效系统应用的高数据速率接口——这些都是 LMG95 与众不同的性能特点。

所有波形

无论电流和电压是否为正弦或失真、负载是否为线性或电路是否工作，都可以轻松地对开发、质量保证和制造所需的元器件和设备进行高精度功率测量在斩波、脉冲或其他调制模式下。测量信号的周期性同步的扩展可能性总是产生清晰和稳定的测量显示和结果。

直接高达 600V 和 20A

具有高达 600V（1600Vpeak）和 20A（960Apeak 用于测量浪涌电流）的直接测量范围的隔离测量输入以及使用分流器或其他传感器进行电流测量的输入可以准确地测量输入测量信号，而不会出现任何偏差。

读数的 0.015% + 量程的 0.01%

该仪器的基本精度为 0.025%，是同类仪器中很精确的仪器，因此可用作电能表、功率表、电力测量变压器以及电流和电压 trms 表的参考设备。

谐波和闪烁完全符合 EN61000-3-2/-3/-11/-12

基本单元中已提供完全符合 EN61000-3-2/-12 标准的谐波分析。符合 EN61000-4-15 的闪烁计（用于测量闪烁（电压变化）和符合 EN61000-3-3/-11 的闪烁计可作为选件提供。这两项功能也大大扩展了 LMG95 在研发实验室中的可能应用。如果有合适的稳定电压源，可以根据 EN61000-3-2/-3/-11/-12 执行 CE 合规性测试。

CE 测试系统中的分析仪

LMG95 用作 CE 测试系统中的分析仪，以测试电气设备的谐波和闪烁及其对电源的影响。ZES ZIMMER 测试系统 CE-Test61k 通常配备用于三相应用的精密功率计 LMG500 或用于单相应用的 LMG95。组件也可以单独订购和使用，轻松集成客户拥有的电源。

读数的0.015+量程的0.01%

0.025%的根本精度是同类商品中精度的设备，因而它被用作电能表、功率计、变压器功率测量和电流电压真有效值测量的参阅仪器。

全波形

在产品研发、质量保证和生产过程中需要进行的苛件和设备的高精度功率测量很容易实现，不管电压和电流是正弦波形还是失真波形、负载是否线性、电路是工作在离散、脉冲模式还是其他调制方式。与被测信号周期同步的扩展功能总是产生清晰而稳定的测量显示和结果。直接输入高达到600V和20A输入通道相互隔离，直接输入电压高达到600V(Ⅲ值1600V)，电流20A（浪涌电流峰值960A），供用分流器或者传感器测量电流信号同样准确。±（读数的0.015%+量程的0.01%）基础精度±（读数的0.015%+量程的0.01%）是同产品中精度高达的，因此它可以用于作为电度表、率计、功率测量传感器和真有效值电压电流表的仪器。

谐波和闪变

在根本装置中能够得到完全契合EN61000-3-2/-12规范的谐波剖析，作为选件的闪变测量模块契合闪变测量的EN61000-4-15和EN61000-3-3/-11规范。这两个功用在研讨与开发实验室中很大程度拓展了LMG95的运用。如果有适宜安稳的电压源，CE测验的规范依EN61000-3-2/-3/-11/-12履行。CE测验体系中的分析仪，LMG95被用作CE测验体系中的一个分析仪，来测验电气设备的谐波和闪变以及他们对供电线路的影响。

ZES ZIMMER的CE-Test61k 测验体系通常和高精度功率分析仪LMG500-3 或许LMG95一同运用，可是各有些也能够独自订货和运用，用户自个的电源也是十分简单集成的。

电子变压器

12V电子变压器给卤素灯供电。

起伏调制的150Hz载波，包络线100Hz。

EuP

2005/32/EC指令界说了家用电器和办公设备的生态规划请求。它规则了商品在运用进程中答应的能耗和在制作与毁掉进程中的能耗，别的，这个指令还提出了更多生态方面请求，如经过运用经济性资料节省资源和避免有害物质。

热风风机的猝发焚烧操控

在100次谐波剖析协助下的频谱图。猝发焚烧装置供给1.56Hz 的载波调制（供电电压50Hz），频谱的直流成分来源于鼓风机的半波操作，拓展的“X 轴触发”的触发形式检查被用来作为同步的1.56Hz信号

直入电压到600V，电流到20A

彼此阻隔的直入测量规模到600V（1600Vpeak）和20A(960Apeak的脉冲电流)，用分流器或许别的传感器作为电流测量的输入得到的测量信号是精确无误没有差错的。

闪变测量

用图表功用，制作随时刻改变的半波真有效值Ul 波形 (下面的曲线B)，波形有大概8V 不对称的电压下降，曲线A 表明由这些改变致使的刹那间闪变。瞬态形式下测量日光灯电子镇流器的开关电流日光灯电子镇流器的开关电流。铁芯未磁饱满。

变压器的浪涌电流

在没有电流经过的时分，未被磁化的变压器被翻开，一个是额定电流好几倍的电流发生必要的磁通量，铁心敏捷饱满，这时Iinr/Itrms=12.9

设置

能够用“Save” 键保留多达8 种仪器设置，设置中包括被测仪器的姓名和细节等，用“Recll”键调用已保留的设置。这给高水平的用户供给了方便，因为他可能在不相同的被测仪器上交替测量。HIL(硬件回路操控)的迅速模仿输出 u(t),i(t),p(t)瞬时值u(t),i(t),p(t)能够以100k/s 的采样率输出，这些数据经过进程信号接口被传送到被测设备或许一个用于测验的模仿动态操控。迅速硬件回路操控需求的是瞬时值而不是延时和测量周期（≥50ms）的平均值。

能效

欧盟动力标识

从1988年像电冰箱，洗衣机类的家用电器有必要贴有欧盟动力标识（见图像），绿色行“A”表明动力运用功率。功率分析仪LMG95在经过独立测验实验室挑选标识条时是必不可少的。

公式编辑器，仪器设置和迅速模仿输出在低功率因数和高频下的铁损，原边励磁电流 I 输入到LMG95的电流输入，开路的副边感应电压输入到电压输入，这么就只测量了铁损（磁损）而不是铜损。LMG95测量的整流电压值是时域电压，然后发生感应磁通量。在公式编辑器中，能够用测量的电气数据以及铁心的几许数据核算B-H 特性曲线的值。动力之星源于北美，如今现已拓展到全球，贴有动力之星的象征有必要满意界说的请求，例如，在美国一款新出的冰箱有必要与现在答应的耗能比较节能20%。高精度功率分析仪在新商品的研制和检查商品是否满意规则的节能请求是十分必要的。

绿色IT

为了维护环境，信息技术和通讯设备有必要在全部生命周期中节省动力，为了满意这个请求，在商品开发进程中挑选设备是十分重要的，这么，高精度功率分析仪关于每个研制工程师来说是十分有用的东西。

功用评价规范组织

功用评价规范组织是由一些核算机体系的闻名出产厂商构成的，SPEC现已创建了SPECpower_ssj2008工业规范，它是测量核算机功耗和能效的办法，缩写ssj（server side JAVA 服务器端的JAVA）仅仅触及服务器端的负载，开端是100%（满载）降到0（没有负载），然后以每次下降10%（见图），SPECpower_ssj2008 请求功率分析仪记录分辨率为1 秒的功耗，并将数据传输到操控体系。ZES ZIMMER功率分析仪（单相的LMG95,多相的LMG450和LMG500）满意这个规范，因为他们的规模是动态的，所以他们能够精确捕捉到负载的改变，并且，他们不光能够传输测量值，各自的测量规模和运用率也能够传输，因而，每个周期的测量差错都能够被核算出来，ZES ZIMMER LMG系列功率分析仪现现已过了SPEC 规范。

测量差错的原因

1、正弦电压和电流；

2、环境温度 23±3℃；

3、预热1 小时；

4、电流和电压规模的乘积决定功率规模0 ≤ IλI ≤ 1, λ = P/S（功率因数）

5、12 个月校准一次

别的数据别的一切数据都是由电流，电压，有功功率推倒出来。推倒出来数据的精度与函数关系有关

内部时基 ±100ppm

频率测量 0.05Hz...500kHz±测量数据的0.01%，测量通道可选

待机功耗的限值

功耗

欧盟委员会1275/2008号法规则义了家用电器关机形式和待机形式功耗的限值，从2010 年1 月起它们的约束分别是1W 和2W，从2014 年起这些限值将分别被减到0.5W 和1W。

在负载为1欧姆，电压为230V,可答应的功耗为0.5W的情况下，流过的电流大概是2.2mA，0.5W2%的精度即是10mW 的差错，这么好像大多数功率分析仪是很简单完成的，但在实践中，待机电流有一个十分低的功率因数和波峰因数，假设功率因数是0.1，而这个值关于电冰箱和电脑显现器是十分一般的，那么电流即是上面比如的10 倍，并且测量规模也因为功率需求扩大。因为整流器带滤波电容器，艺术级的“零瓦PC”的波峰因数能够到达6 或许更高，这些峰值叠加到容抗电流，是待机功耗的主要有些，这么测量规模有必要添加另一个因数，在这个比如中，测量规模有必要测量22mA 的电流，峰值为130mA。低功率因数和高峰值因数添加了测量差错，因而功率分析仪有必要有0.03%的根本精度。

流器电流

LMG95 满意高端请求。为了优化缩放比例，维护设备，ZES ZIMMER 主张用选配的外有些流器(L95-SH-xxx-P)，关于小电流，较好用电流批改测量。

ZES ZIMMER供给EN/IEC62301规范有关用于测量和传输数据的“CE-待机测验”软件。

测量数据和核算所得数据的显现

电量和电荷有功电量(Ep)，无功电量(Eq)，视在电量 (Es)，电荷 (q)。

日期和时刻，测量时刻当前日期(年，月，日)和时刻 (时，分，秒)，精确的实时时钟，测量开端时刻，测量运转时刻，每一个测量值都有一个精确的测量时刻

许用户界说的菜单，挑选一起显现4-8 个数据。

电流，电压有效值，峰值(min, max, pp)，整流值(rect)，平均值（dc），沟通有些的有效值（ac），波形因数，振幅因数。

功率有功功率(P)，无功功率 (Q)，视在功率（S），相角(?)，功率因数 (λ)。

阻抗总量（Z），串联等效电路中的实部和虚部

同步同步与被测量信号的周期有关，周期能够是u(t)， i(t)， p(t)，u2(t)或i2(t)的周期，并且每一个都有与所挑选的滤波器相对应的周期，为了显现安稳，能够选用脉宽调制信号（如：变频器）和起伏调制信号（如：电子镇流器），因而能够挑选内部通道信号或外部信号来界说同步。

示波功用采样数据的图形显现（信号的波形）。

矢量

矢量显现功用核算所得数据的时刻矢量图，如真有效值，功率。

能够调整的参数外有些流器，电流和电压传感器的比例因数

表明用被测量量的规范缩写，6 位数，带符号，小数点和单位（例如：Itrms 0.73851mA），经过默许或

CE谐波剖析高达40次的电流，电压谐波剖析（一共41次的直流成分），基频在45Hz到65Hz的规模内，谐波剖析契合EN61000-4-7 规范，评价规范契合EN61000-3-2/-12规范。

100次谐波剖析（选件L95-O10）高达100次的电流，电压和有功功率的谐波剖析，（一共100次的直流成分，较大10/50kHz）,基频在0.1Hz 到1.2kHz的规模内，用一个可调整的分频器（1。。。50），能够将新的基频设置为参阅，来测定间谐波。

闪变测量（选件L95-O4）闪变测量契合EN61000-4-15规范，评价规范契合EN61000-3-3/-11规范。

拓展存储 ( 选件L95-O11)拓展存储能够存储代表4百万个电流，电压和功率采样数据的波形，采样数据经过托言取得。

瞬态—监视和存储（选件L95-O5）瞬态的存储和波形显现的分频率是10μs,包括拓展存储。存储深度是4百万个采样值，可挑选0.05到60s 的存储时刻，可调整预触发，以应对不相同的触发。

建立在测量时刻上的积分值能够手动操控积分，也能够经过外部触发或许经过核算机接口长途挑选开端和完毕时刻自动操控积分。

SCPI指令

输出数据一切能够显现的数据都能够输出，一切接口的数据格式都是相同的，是SCPI指令。

传输速率RS232：较大115200 Baud，IEEE488.2：较大1MByte/sec。

打印机接口25针SUB-D型并行打印机接口。（包括选件在L50-O1中）用来打印数据，表格和波形进程信号接口25 针SUB-D 型（选件 L95-O3） 4 个模仿输入（16bit, ±10V）

核算机接口接口：RS232和IEEE488.2，同一时刻只能用一个接口。

长途操控一切功用都能够长途操控。

模仿输出

各种测量值和操作数；在每个测量周期的完毕晋级信号采样（i,u,p），和100kHz 的采样频率同步4个数字输入；4个数字输出；1个频率和方向输入；1个电源输出12V/50Ma输入和输出之间是相互阻隔的，以避免搅扰（测验电压：500V）

其它参数

外部同步/触发测量周期和积分时刻的外部操控接口是阻隔的，输出实践测量的状况信号。

RS232接口用于装置选件和软件，以及仪器检查

辅助电源输出+15V/0.4A和-15V/0.2A（用于外部传感器）

尺度/分量(宽)320mmx(高)147mmx(长)274mm，机柜84PU，3HU，(d)274mm，大概5.5kg。

安全规范EN61010-1,classI级安全等级，过载classIII。
