SYSKON P系列标准实验室程控直流电源
SYSKON P系列标准实验室程控直流电源 的具体外观就在下面的图片当中，黑色表壳外观加上红色的显示屏幕，为了就是突出数据的精准度以及测量的高精度，目前还有两个扭转把手进行调试选择， SYSKON P系列标准实验室程控直流电源 有以太网接口可以进行控制， SYSKON P系列标准实验室程控直流电源 可以说是根据目前很新的标准以及高达的要求来进行研发的一款 直流电源 。 初次启动 外形尺寸图 操作准备 SYSKON P500/P800/P1500 ：设备可接115V或者230V电源供电使......
产品描述
SYSKON P系列标准实验室程控直流电源的具体外观就在下面的图片当中，黑色表壳外观加上红色的显示屏幕，为了就是突出数据的精准度以及测量的高精度，目前还有两个扭转把手进行调试选择，SYSKON P系列标准实验室程控直流电源有以太网接口可以进行控制，SYSKON P系列标准实验室程控直流电源可以说是根据目前很新的标准以及高达的要求来进行研发的一款直流电源。

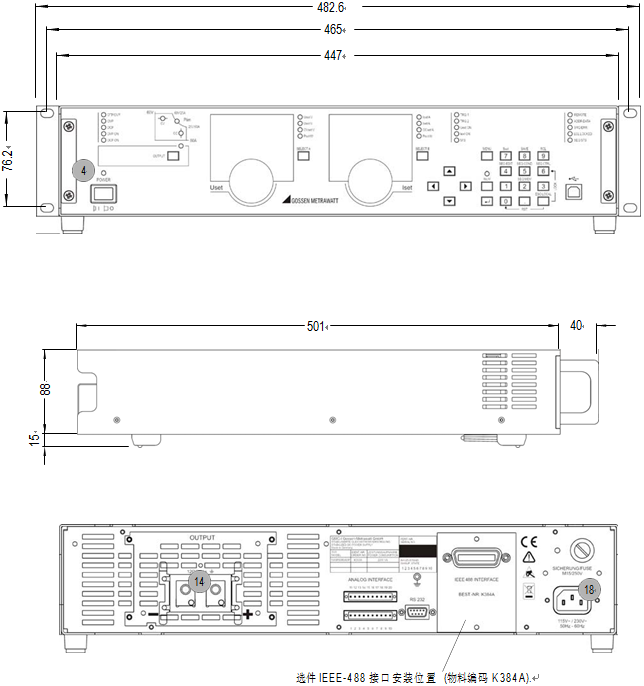

初次启动 – 外形尺寸图
操作准备
SYSKON P500/P800/P1500：设备可接115V或者230V电源供电使用。 用230V电源供电时，可输出满载功率 (1500 W) 。由于输入电流的原因，用115V电源供电时，仅只能提供750W的输出功率。
SYSKON P3000/P4500：为了发挥完全的额定功率，该设备必须用三相400V交流电供电。
接线
尽管使用了长引线，为了在负载上输出极为恒定的电压，可使用感性线缆补偿输出线缆中的压降。
The terminals for the sensing leads are located on the analog interface.用于感性线缆的接线端位于模拟接口。
连接到计算机接口
标配1个USB和RS232接口
可选配GPIB接口
不能同时通过多个通信接口远程控制，建议仅连接所需的某一个接口。
为避免接口的通信问题，只能连接一个接口，否则会出现问题。
当建立总线连接时，为确保已存在的总线激活不被干扰，所有受影响的设备应该被关掉。
USB接口
需安装USB驱动(CD或网络下载)
RS 232C接口
接头引脚分配
Pin 2: TXD(传输数据)
Pin 3: RXD(接收数据)
Pin 5: GND(接地)
启动设备
在上述准备工作完成后，设备即可启动。电源开关位于前面板左下角。
启动程序
设备启动后， 电源指示灯[4]亮起，散热风扇启动。设备的微处理器开始做启动检测。在检测过程中，以下操作将会被执行 (持续时间约6秒):
•重设所有功能单元 (除了带后备电池电源的配置内存)
•LED和显示部分测试
•硬件/固件版本显示
•电压范围检测
•初始化2个 (或3个) 计算机接口；如果设备已经安装了“IEEE 488接口”，所选IEC总线设备地址将在显示屏上闪现 (例如：“Addr 12”)。
•日期显示（内部时钟）
•时间显示（内部时钟）
•也可设置调用到上次设置
•切换到(默认是“*RST”之后)电压(Uout) 和电流(Iout)的测量值显示界面
初始启动之后，设备被设置为其基础默认配置
出厂设备的配置是输出电压和电流的设定值为0，并且关闭电源输出。在后续使用中，启动后的状态取决于仪器所选择的配置。此配置可在相应菜单项手动选择，也可通过POWER_ON指令选择。注意避免快速、反复开关设备，这会临时损坏浪涌电流限制功能的效力，还可能导致保险丝烧断。
范围
不同电压范围“通电”，设备的反应(230 V ↔115 V)
固件Version 004或更高版本
“通电”后，基于检测到的电压会区分两种可能的功率范围。
当是低电压时，输出额定功率Pnom将减半。
给定值“PSET < Pnom” (以及/或 在降低额定功率值时“PSET < Pnenn/2”) 是“功率控制”功能的设置标准。在Pnom自动更改后，需要更正功率控制的PSET值。
通电&设置
•RST Pnom总是根据检测到的供电电压调整。
•SBY，RCL”低电压总是导致Pnom值降低。
如果随后此设备在高电压下启动，依然保持低的Pnom直到：
–“重启”被执行 (!)
–参数设定为POWER_ON RST时电源”重新连接到。
在电压范围之间改变会出现系统消息。
技术说明
SYSKON KONSTANTER(功率因数校正，单通道输出系统电源) 是用于实验室和系统的手动和远程可控直流电源。由于现代的开关控制器技术，此设备紧凑轻巧，且还有很高的输出功率。
有功功率因数修正确保近乎正弦的输入电源的电流。
浮置输出端具备 “安全隔离”输入电源以及计算机接口，并属于VDE/IEC安全特低电压电路(SELV) 。宽量程的额定功率值可用于输出电压和输出电流。
电源输出是限于较大可提供功率所控制的电压和电流。
根据所选择的设定值和负载情况可自动转换控制模式。
控制回路优化设计，响应时间极短。
自动激活的、动态的泄电（也可关闭）可给输出电容快速放电。
大量的保护功能和监控装置使理想适用于各种实际使用情况。
产品特点
此设备配备了一个控制面板和显示，以及一个模拟接口。
标配一个USB接口和一个RS232接口用于集成到计算机控制系统。USB接口的驱动程序在所提供附件的CD光盘中。设备还可从外部另外安装IEEE488接口，或作为选件重装。
通过两个旋钮或者数字小键盘按可选的分辨率手动调节电压和电流。通过按键还可使用大量另外的功能。
两个5位的数字LED显示可读出测量值和设置。LED灯指示电流操作模式，所选的显示参数和设备、接口功能的状态。
外部控制电压可通过模拟接口调节输出电压和电流。监控输出读取电压和电流输出量的模拟图像用于进一步处理或另外显示。
这些控制输入和监控输出也能被用来连接多台设备，以作串联或并联的主-从运行。
两个浮置触发输入可用于控制某些设备功能。例如，它们可用于打开和关闭输出，或控制序列。
此外，模拟接口还包含三个信号输出，其中两个浮置。它们能被各种功能激活，因此能用于控制外部设备和序列。
应用范围
Konstanter系列适用于任何需提供功率的带可控直流电压和电流的电子模块，尤其是在研发、测试、生产、测试系统和培训。

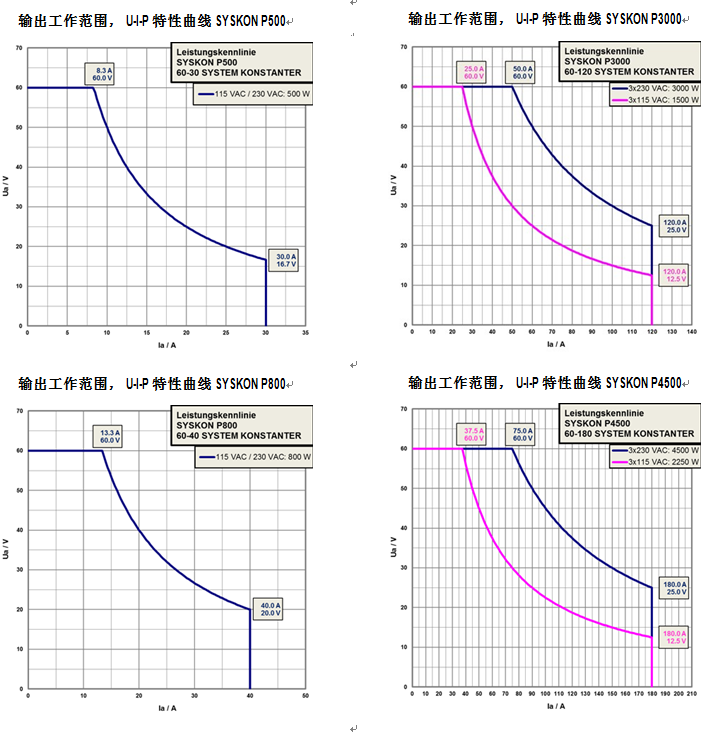

由于它有特色的U-I-P曲线，此设备具有很宽的工作区域，一台设备即可满足大量的应用。
由于极短的响应时间，SYSKON KONSTANTER系列能被用于台架电气系统的回应和模拟，例如在自动化的应用。与标准设定的测试信号能被生成。这些电压-电流-时间配置文件能被保存到KONSTANTER的内存作为独立运行序列，也使产品极具优势。因此，此设备当被用于测试系统时，也可显著降低程控计算机的工作负载。这类测试应用的更深入功能还包含用于获得极值和容许范围的很小-较大功能，当测量值不在规定的偏差带时，它能生成一个信号。因此，Konstanter系列用于很多应用的自动测试系统。
可调节的功能
–电压和电流设定值
–电压和电流限值（软限值）
–激活/停用输出
–过电压保护触发值（OVP）
–过电流保护触发值（OCP）
–对过电压反应的延迟时间
–当OVP和OCP被触发时，要求的反应的选择
–对过电流反应的延迟时间
–通电后的执行
–设备设置重置
–保存设备设置
–个别或按顺序的调用设备设置
–触发输入的功能选择
–用授权的Windows系统，管理可配置的状态和事件（通过计算机接口）
–激活/停用数字显示
可检索的信息
–目前电压和电流的测量值
–很小和较大的电压和电流测量值
–电流输出功率
–当前设备设定
–当前设备状态（如控制模式，过温等）
–发生事件（如供电故障，过温，过压，过载等）
–设备ID（通过计算机接口）
保护和附加功能
–可防范极性反转的传感器接线端和可自动切换至自动感应
–防过温保护
–防反极性的输出
–前面板控制可停用
–后备电池为内存设置程序供电
–识别供电和相位故障
–限制浪涌电流
通电后的执行
在发生供电故障时，确定当供电恢复时设备将采取哪种操作状态是很重要的。如设备是用于长期测试的应用，这点极其重要。
可选择以下其中一种状态：
–Reset重启 = 默认设置（0V，0A，输出关闭）
–Standby待机 = 上次所用配置，但输出关闭
–Recall调用= 上次所用配置——与仪器上次断电时一样，如供电故障前输出是打开的，此时输出也将打开
–从设置内存调用一个设备配置
设置输出电压和输出电流
通过两个旋钮或者数字小键盘按可选的分辨率手动调节电压和电流。旋钮仅用于调节电压和电流。小数位可用翻滚键选定再调节。可按键使用和调节另外的功能和参数。
打开和关闭输入
通过按下相应的按键，使用计算机指令或触发输入信号，能打开和关闭电源输出。当被关闭时，输出是很高阻抗的，和电源负载没有电气隔离。按键上的LED等指示状态。
保护和附加的功能
集成大量的保护和附加功能，例如：
•电压和电流设定范围的限定
•可调整响应延迟和反应的过压保护（OVP）
•可调整响应延迟和反应的过流保护（OCP）
•感应线缆极性反转发生时的保护
•自动切换至自动感应
•过温保护
•防反极性输出
•停用前面板控制
•后备电池为内存设置程序供电
•供电故障检测
•浪涌电流限制
•供电电压监控
供电电压监控
为保护设备，当发生电压跌落或短时中断时，电源输出将失效并关闭。设备必须通过“开启”来重新启动。
动态的泄电
当需为输出电容快速放电时，控制回路激活动态的泄电。
考虑到了当切换到更小的设定值时也有极短的相应时间。根据应用情况，泄电功能也能被关闭。
自动感应
此设备能切换到感应模式操作（远程感应），补偿在输出线缆上的压降。感应引线端子可用于模拟接口端。如果(-)负极感应端子被连接到负极负载点，此设备自动切换到感应模式操作。较大可补偿的压降是每个输出引线1V。
内存
后备电池供电的内存功能可实现保存和调用设备配置。
此内存模块配备两个存储区域：
–设置内存：12/15个完整配置的存储单元
–序列内存：1536/1700个以下序列参数的存储单元：电压设定值USET，电流设定值ISET，停顿时间TSET以及功能请求FSET，并能够调用子序列。
基础参数
SYSKON P系列标准实验室程控直流电源的具体的参数以及具体的功能就是这样，SYSKON P系列标准实验室程控直流电源在GMC的产品里面说是属于比较新款的产品，而且SYSKON P系列标准实验室程控直流电源还有着非常大优势，不仅仅是在精度以及操作上面的好，SYSKON P系列标准实验室程控直流电源的系统可以说是非常的棒，因为从别人使用的角度来进行设计，响应快速，操作简单。此文章来自压力校验仪。
