产品描述

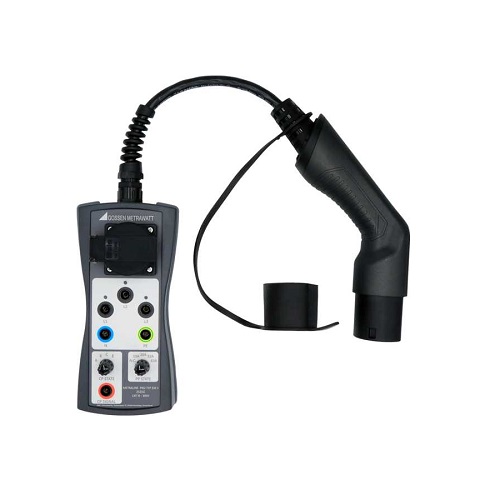

充电桩测试仪单/三相Type 2测试适配器METRALINE PRO-TYP EM III。
用于PROFITEST系列充电桩测试仪的单/三相Type 2测试适配器METRALINE PRO-TYP EM III,包含schuko插座和可互换测试插头。
带Type 2型插头的单相和三相测试适配器,用于根据IEC 61851-1测试充电点保护措施的有效性,并使用Profitest Master模拟虚拟连接的电动车辆和载流能力。

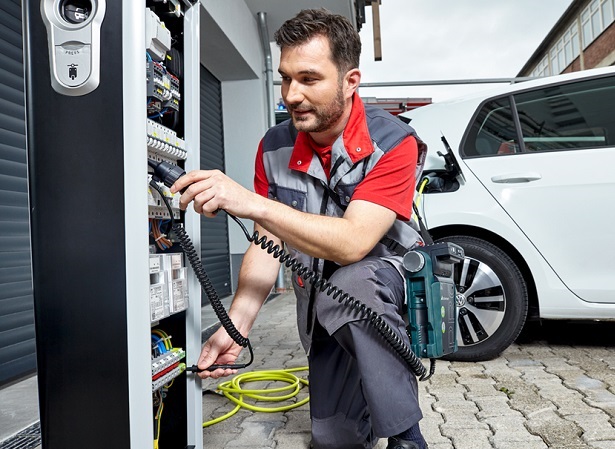

扩展CP测试引脚,用于测试带有永久连接充电电缆的充电点。
一、车辆模拟(CP)
车辆状态A到E通过旋转开关选择。
二、电缆模拟(PP)
13、20、32、63 A充电电缆的各种编码,均可通过旋转开关进行模拟。
三、故障模拟
利用旋转开关模拟CP和PE之间的短路。
四、通过LED指示相位电压
根据充电站的不同,可以激活单相或三相。
对于车辆模拟(CP):
状态A、B、C和E可根据IEC 61851进行模拟。通过旋转开关选择各种车辆状态。
☆ 状态A – 无车辆连接
☆ 状态B – 车辆已连接,但未准备好充电
☆ 状态 C – 车辆已连接并准备好充电,不需要充电区域通风
☆ 状态 E – 错误:CP和PE之间通过内部二极管短路
对于电缆模拟(PP):
可以模拟13、20、32和63 A电缆的各种编码。也可以模拟“无电缆”状态。
通过利用旋转开关连接PP和PE之间的不同电阻,模拟了各种充电电缆。根据IEC 61851,可以得到以下值:
☆ 无电缆 – 0 Ω
☆ 13 A 电缆 – 1.5 kΩ
☆ 20 A 电缆 – 680 Ω
☆ 32 A 电缆 – 220 Ω
☆ 63 A 电缆 – 100 Ω
特殊性
☆ 附加接地触点插头
☆ 此外,可互换测试插头(1型或中国插头可根据要求选择)
深圳银飞公司有售,标准配置交付如下所示:
☆ 1个METRALINE PRO-TYP EM III测试适配器
☆ 1套操作手册
