高美测仪GMC-I全天候EL测试仪Daysy EL
高美测仪GMC-I全天候EL测试仪Daysy EL 。EL全称为Electroluminescence，中文翻译为电致发光。它的测试原理是给光伏组件施加正向偏压，组件内部电子在价带与导带间跃迁导致发光，被EL相机采集并转换成图像。市场上夜用EL相机采用廉价的CCD传感器，只能在无光或暗光环境下测量，Daysy-EL采用了InGaAs传感器，配合专利技术的滤波及锁相原理，可以24小时对EL进行测试，是目前市场上已知的少有可以实现全天EL测试的设备。 高美测仪GMC-I全天候EL测试仪Daysy EL系统构......
产品描述
高美测仪GMC-I全天候EL测试仪Daysy EL。EL全称为Electroluminescence，中文翻译为电致发光。它的测试原理是给光伏组件施加正向偏压，组件内部电子在价带与导带间跃迁导致发光，被EL相机采集并转换成图像。市场上夜用EL相机采用廉价的CCD传感器，只能在无光或暗光环境下测量，Daysy-EL采用了InGaAs传感器，配合专利技术的滤波及锁相原理，可以24小时对EL进行测试，是目前市场上已知的少有可以实现全天EL测试的设备。
高美测仪GMC-I全天候EL测试仪Daysy EL系统构成

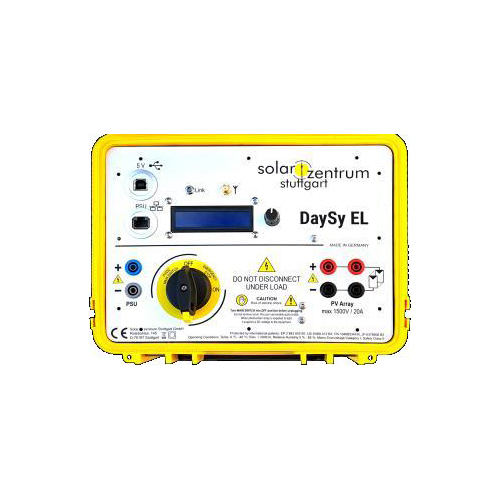

1、Daysy EL测试仪主机
输出功率：1500V/20A
作用：DC转换为高频脉冲信号
附件：GPS天线，相机触发装置，MC4线，USB线等附件
供电：100 – 240 Vac
重量：5KG
尺寸：20x15x10 cm
防护：IP 54
2、成像系统DaySyCam 640
图像分辨率：640×512
作用：EL信号捕捉、传输、处理
光学传感器：InGaAs
核心技术：频率锁相
系统包含：
图像处理套件
8 mm镜头
12mm镜头
16mm镜头
14寸户外三防笔记本
相机和笔记本三脚架等
3、EL测试仪专用供电系统
很大功率：3.3kW/15kW
作用：由Daysy EL主机联控，提供高稳定直流信号，经变频后为组件注入方向电压
供电：3.3kW 单相或三相180-528 V AC (48-62 Hz)
15kW 三相342-528 V AC (48-62 Hz)
重量：3.3kW 24Kg 15kW 31Kg
尺寸：3.3kW 60x60x20 cm 15kW 90x60x25 cm

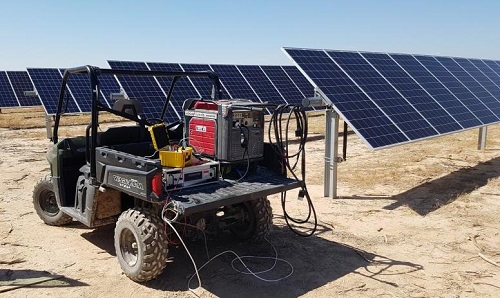

4、供电备选方案：皮卡+柴发
适用于超大规模电站，EL测试仪供电单元无法取电的情况
高美测仪GMC-I全天候EL测试仪Daysy EL技术对比表
| 技术对比 | 其它EL | Daysy-EL |
| 光学传感器 | CCD | InGaAs |
| 使用环境 | 夜晚或帐篷内 | 24小时全天 |
| 供电电源 | 蓄电池(无法控制电压电流） | 3.3kw-15kW高精度程控直流源 |
| 注入信号 | 直流 | 调制脉冲 |
| 24小时测试量 | 200-300块 | 3000块 |
| 图片颜色 | 灰色 | 黄色（可变） |
| 显示设备 | 平板 | 户外三防笔记本 |
| 成像原理 | CCD/CMOS | 频率锁相技术 |
| 电压电流 | 1000v 10A以内 | 1500V 20A |
