Extech HDV540高清铰接式视频内窥镜套装
产品描述

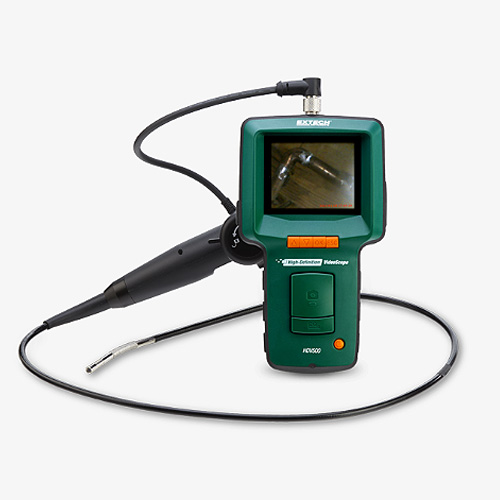

EXTECH HDV540 介绍
HDV540是一款重量轻的VideoScope，它包括有线手机和6mm直径相机，具有240°铰接尖端，以获得较佳视角。关节式摄像头尖端的简单单手操作便于在标准摄像头提示无法访问的障碍区域进行观察。图像和视频可在大型高分辨率彩色显示器或外部显示器上观看，并可存储在SD存储卡（随附）或USB闪存驱动器中。具有无眩光的近距离视野，用于在显示器上观看图像/视频的AV输出，以录像模式录制声音转换音频，并存储20,000张图像。配备HDV500视频内窥镜，带有针式探头的手机，SD卡，3.7V可充电锂聚合物电池，100 / 240V通用交流适配器和多种插头类型（美国，欧盟，英国，澳大利亚），USB和AV电缆以及硬携带。

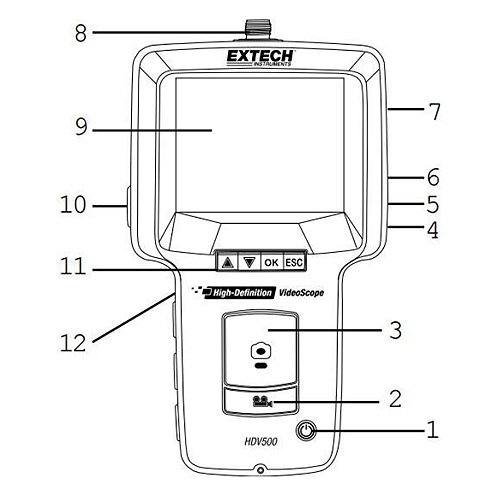

EXTECH HDV540 仪表图示
1、电源按钮
2、带有 sub‐functions 的视频记录按钮
3、快照 (照片) 图像按钮
4、电源适配器插座
5、音频耳机插孔 (voice‐overs)
6、av 输出插座 (pal 或 ntsc)
7、sd 卡插槽
8、相机信号插孔
9、显示器
10、usb 插座
11、功能按钮 (见下一节)
12、摄像机 led 工作灯具强度调整
注：复位按钮和安装孔背面的单位
EXTECH HDV540产品特点
●包括带有微距镜头的不可拆卸的6mm柔性探头（1米）的有线手机
●铰接式探头可调节高达240°的视角
●3.5英寸（89毫米）彩色LCD TFT，高清晰度320 x 240像素分辨率
●紧凑型高分辨率防水（IP67）相机探头
●摄像头带有四个内置的明亮LED灯和调光器，用于照亮被视物体
●无眩光的特写镜头视野
●在4GB SD卡上存储超过20,000张图像
●用于在监视器上查看图像/视频的AV输出
●视频和图像可以通过SD卡或USB输出传输到PC
●在视频录制模式下录制画外音
●配备HDV500视频内窥镜，带铰接式探头的手机，SD卡，3.7V可充电电池，通用AC适配器和多插头（美国，欧盟，英国，澳大利亚），USB和AV电缆以及硬质便携包
HDV540高清晰度视频内窥镜套装技术规格
| 规格 | 范围 |
| 相机 | |
| 对焦距离 | 0.8~2.36" (2~6cm) |
| 视野 | 57° |
| 轴直径 | 0.24" ( 6mm) |
| 工作长度 | 39" (1米) |
| 相机弯曲半径 | 240° (左120°，右120°) |
| 管道镜 | |
| LCD彩色FT显示屏/像素 | 3.5" (8.9cm)尺寸/320x240像素分辨率 |
| 帧率 | 30 fps帧速率(NTSC&PAL) |
| SD卡 | 包含4GB SD存储卡( 支持高达32GB的5D存储) |
| 操作 | 长达6小时的AV|视频 |
| 尺寸重量 | 仪表带电池：8.3x4.3x1.6" (21cmx11cmx4cm) / 14.1盎司(400g) |
EXTECH HDV540 操作说明
●连接和供电系统●政法将照相机的信号线连接到顶部的键控插座 (8)主机组与螺母紧密相连。
●政法使用安装螺钉孔将照相机装载到主机组在主机组的背面。
●政法将 sd 卡插入主右上角的插槽 (7)单位.使用正确的插入方向, 不强制卡。
●usb 闪存驱动器可以在本手册后面的说明中使用。
●政法提供的 Li‐Polymer 充电3.7V 电池电源系统.或者, 使用提供的通用交流电源适配器为系统供电。
●政法按住电源按钮 (1) 2 秒钟, 以切换仪表盘。 如果主机组不通电, 请充电电池或使用所提供的交流电源适配器。
●政法检查摄像机和主单元是否通过查看显示的照相机图像进行操作。
