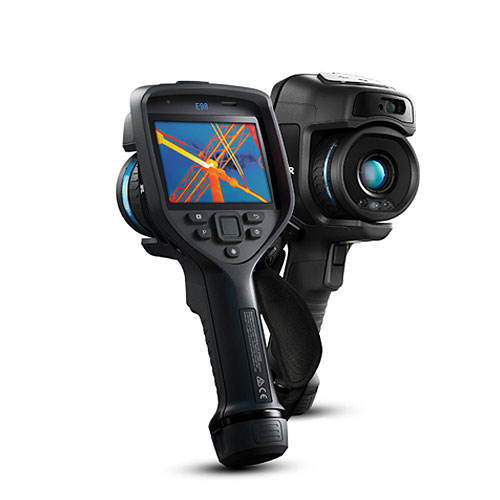

FLIR Exx系列高端红外热像仪
FLIR推出 Exx系列 ,旨在提供具备超强性能、高清的分辨率以及极快的灵敏度的手枪式握把手持热像仪。E76、E86、E96和如今的全新E54热像仪配备众多特性,能够帮助您发现热点、检测建筑缺陷的早期征兆、排查电气系统和机械系统故障以及在造成严重损坏前预防问题。 FLIR AutoCal镜头 FLIR E76、E86和E98热像仪可以兼容所有AutoCal可互换镜头。热像仪会自动识别新安装的镜头并启动向导-自动校准热像仪和镜头,无需送修。有助于确保热像仪始终获取高质量的图像......
产品描述
FLIR推出Exx系列,旨在提供具备超强性能、高清的分辨率以及极快的灵敏度的手枪式握把手持热像仪。E76、E86、E96和如今的全新E54热像仪配备众多特性,能够帮助您发现热点、检测建筑缺陷的早期征兆、排查电气系统和机械系统故障以及在造成严重损坏前预防问题。
标配:

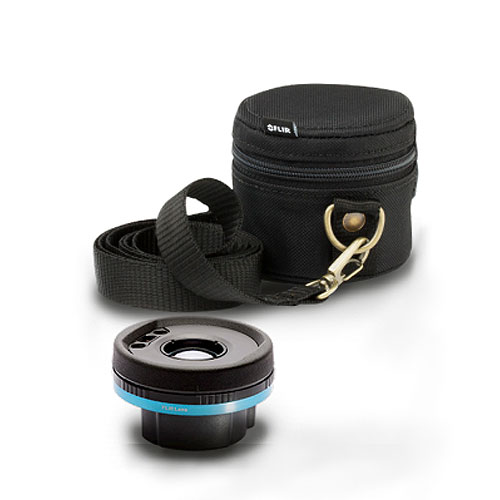

FLIR AutoCal™镜头
FLIR E76、E86和E98热像仪可以兼容所有AutoCal可互换镜头。热像仪会自动识别新安装的镜头并启动向导-自动校准热像仪和镜头,无需送修。有助于确保热像仪始终获取高质量的图像、精确测温。
可选镜头简介
14°、29毫米镜头:长焦镜头、视场角较小,适合远距离观测目标。
24°、17毫米镜头:通常被视为“标配”镜头,24°×18°的视场角使用户得以与带电设备保持安全距离(如3米),也能清晰观测较小目标。
42°、10毫米镜头:广角镜头、视场角很为广阔,可通过一张图像收集建筑、屋顶或其他较大区域尽可能丰富的信息。
24°、17毫米镜头:通常被视为“标配”镜头,24°×18°的视场角使用户得以与带电设备保持安全距离(如3米),也能清晰观测较小目标。
42°、10毫米镜头:广角镜头、视场角很为广阔,可通过一张图像收集建筑、屋顶或其他较大区域尽可能丰富的信息。
Exx系列和FLIR THERMAL STUDIO PRO软件
报告方案加持,提升检测效率
FLIR巡检选项(FLIR Inspection Route)功能专为需要定期检测大量目标物体的热像师设计,可引导用户沿预先设定的检查路线开展工作,帮助用户有条理地采集图像和数据。
首先,用户在FLIR Thermal Studio Pro软件中,使用Route Creator插件创建检测计划。FLIR巡检选项(FLIR Inspection Route)功能对检测目标不限数量,并可使用户的检测效率很大化。将完整的路线规划导出到Exx热像仪之后,就做好了开始一天工作的准备。
预设路线可以引导用户前往各个待检测设备,自动采集和组织保存的图像,以便无缝导入FLIR Thermal Studio Pro软件。从一开始即可杜绝漏检,确保检测结果组织有序,FLIR巡检套件可以加快检测速度,提升组织效率,简化报告流程。
Exx系列红外热像仪技术参数
热像仪的特性 | E53 | E75 | E85 | E95 |
---|---|---|---|---|
红外分辨率 | 240 x 180 (43.200 像素) | 320 x 240 (76,800像素) | 384 x 288 (110,592像素) | 464 x 348 (161,472像素) |
对象温度范围 |
-20°C至120°C 0°C至650°C |
-20°C至120°C 0°C至650°C 可选校准: 300°C 至 1000°C |
-20°C至120°C 0°C至650°C 300°C至1200°C |
-20°C至120°C 0°C至650°C 300°C至1500°C |
延时(红外) | 不支持 | 不支持 | 不支持 | 10秒至24小时 |
点测温 | 1个实时模式 | 3个实时模式 | 3个实时模式 | |
共同特性 | Exx系列 | |||
探测器类型与像元间距 | 非制冷型微测辐射热计,17 µm | |||
热灵敏度/NETD | 30°C时<0.03°C | |||
波长范围 | 7.5 - 14.0μm | |||
图像频率 | 30 Hz | |||
成像与光学参数 | ||||
视场角(FOV) | 24° x 18°(18mm镜头) | 42° x 32°(10 mm镜头),24° x 18°(18mm镜头) ,14° x 10°(29 mm镜头) | ||
热图像小焦距 | 0.5 m (18 mm镜头) | |||
光圈数 | f/1.3 | |||
镜头识别 | 自动 | |||
调焦 | 连续,单次激光测距仪(LDM),单次对比,手动 | |||
数字变焦 | 1-4倍连续变焦 | |||
显示更多 |
图像显示与模式 | |||
---|---|---|---|
显示屏 | 4英寸,带有自动旋转功能的640 x 480像素LCD触摸屏 | ||
数码相机 | 5 MP,53° x 41°视场角 | ||
调色板 | 铁红色、灰色、彩虹色、极光色,熔岩色,高对比彩虹色 | ||
图像模式 | 红外图像、可见光图像、MSX®、 画中画 | ||
画中画 | 尺寸可调,可移动 | ||
MSX® | 将可见光图像细节叠加在全分辨率的红外图像上 | ||
UltraMaxTM™ | 铁红色、灰色、彩虹色、极光色,熔岩色,高对比彩虹色 | ||
测量与分析 | |||
精度 | 环境温度为15°C 至 35°C以及物体温度高于0°C的情况下,±2°C或读数的±2%。 | ||
报警 | 湿度报警、隔热报警、测量报警 | ||
颜色报警(等温线) | 以上/以下/之间/冷凝/隔热 | ||
激光距离测量 | 支持,屏幕上显示 | ||
测量预设值 | 无测量,中心点,热点,冷点,用户预设值1,用户预设值2 | ||
罗盘、GPS | 支持;自动GPS图像标记 | ||
图像存储 | |||
存储介质 | 可拆卸SD卡(8GB) | ||
图像格式 | 标准JPEG,包含测量数据 | ||
视频录制与传输 | |||
辐射红外视频录制 | 实时红外视频录制 | ||
非辐射红外视频录制/可见光视频录制 | H.264存储至记忆卡中 | ||
辐射红外视频传输 | 支持,通过UVC或WiFi | ||
非辐射红外视频传输 |
H.264或MPEG-4通过WiFi传输 MJPEG通过UVC或WiFi传输 |
||
通信 | |||
接口 | USB 2.0,蓝牙,WiFi | ||
视频输出 | 由USB-C型连接显示器端口 | ||
电源系统 | |||
电池类型 | 锂离子电池、直冲或座充 | ||
电池连续工作时间 | 25°C 环境温度以及一般用途时约2.5小时 | ||
其它数据 | |||
工作温度范围 | -15°C 至 50°C | ||
储存温度范围 | -40°C 至 70°C | ||
抗冲击/抗振/封装;安全性 | 25 g / IEC 60068-2-27, 2 g / IEC 60068-2-6, IP 54 /IEC 60529; EN/UL/CSA/PSE 60950-1 | ||
重量/尺寸(不带镜头) | 1 kg,27.8 x 11.6 x 11.3 cm (11.0 x 4.6 x 4.0") |
- 带有镜头的红外热像仪
- 电池(2块)
- 带有电源的充电器
- 前透镜与光保护
- 带子(手与腕)
- 系带
- 镜头盖(前部与后部)
- 镜头清洁布
- 15 W3 A电源
- 打印文档
- 8GB SD卡
- 梅花扳手
- 电缆(USB 2.0A至USB-C型,USB-C型至 HDMI,USB-C型至USB-C型)
