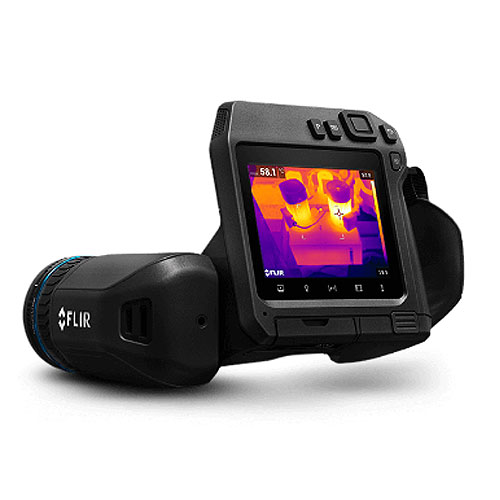

FLIR T500系列 专业红外热像仪
T530和T540出厂就标配有高清的分辨率和成像速度,本着为用户着想,优化单手手持式的人体工程力学理念,专门用于支持发电、配电和制造业高级热像师和红外服务顾问的工作。 T500系列 配备180旋转式聚光装置、清晰的液晶显示屏,采用流线型外观设计,是在极具挑战性的环境中(尤其当设备视线受阻或 难以接触时)执行全面检测必不可少的支持工具。 T500系列红外热像仪主要特点 很大限度地提高效率、安全性和性能,从便于观察的有利位置安全、舒适地......
产品描述
T530和T540出厂就标配有高清的分辨率和成像速度,本着为用户着想,优化单手手持式的人体工程力学理念,专门用于支持发电、配电和制造业高级热像师和红外服务顾问的工作。T500系列配备180°旋转式聚光装置、清晰的液晶显示屏,采用流线型外观设计,是在极具挑战性的环境中(尤其当设备视线受阻或难以接触时)执行全面检测必不可少的支持工具。
T500系列红外热像仪主要特点
很大限度地提高效率、安全性和性能,从便于观察的有利位置安全、舒适地评估设备,防止部件发生故障
• 采用可180°旋转的聚光装置舒适地对高处和低处目标进行成像,能有效减轻全天检测的负担
• 能以高达464×348像素的分辨率从安全距离扫描大片区域,并提供161,472个非接触式温度测量点
• 得益于具有自动校准功能的AutoCal™光学部件,该热像仪可与各系列热像仪共用镜头(从广角到长焦镜头)
• 具有激光引导自动调焦功能,确保每次都可以获得清晰的红外图像和精确的温度读数
更快速地作出关键决策,先进的成像技术和出色的灵敏度,助您快速作出正确决策
• 借助由强大的MSX®、UltraMax®和专利型自适应滤波算法支持的FLIR Vision Processing™技术,确保生成的热图像具有业界领先的清晰度
• 通过触摸按钮启用屏幕上激光距离测量功能,进而确定待维修部件的可达性
• 得益于比同类热像仪亮度高33%、分辨率高4倍的4英寸防划伤液晶显示屏,该热像仪有助于轻松发现问题、快速作出决策
旨在让工作更简单,具有快速报告特性,有助于您在实地把结果组织得井井有条,使您工作效率很大化
• 借助直观的控制装置(包括响应快速的触摸屏和两个可编程按钮)快速访问菜单、文件夹和设置
• 让客户能够通过FLIR Tools应用程序的Wi-Fi流功能实时观察关键结果
• 借助流畅的报告功能(如带自动填写和草图的内置语音注释、文本注释)优化工作流程
• 借助嵌入式GPS位置数据以及来自支持METERLiNK®连接功能的FLIR数字钳形表与万用表的测量数据,制作准确严谨的文件
关键特性
• 180°旋转式聚光装置和生动清晰的4英寸防划伤电容式触摸屏
• 高达464×348像素的红外分辨率(161,472个测量点)
• 快速、精确的激光辅助自动调焦
• 激光距离测量与屏幕上显示面积测量值
• 可自定义的工作文件夹
• 智能的、可更换式具有自动校准功能的AutoCal™镜头
• 行业领先的2-10年保修服务
T500系列技术参考
热像仪特性 | T530 | T540 |
---|---|---|
红外分辨率 | 320 x 240 (76,800像素) | 464 x 348 (161,472像素) |
UltraMax® 分辨率 | 307,200有效像素 | 645,888有效像素 |
对象温度范围 |
-20°C 至 120°C 0°C 至 650°C 校准选项: 300°C 至 1200°C |
-20°C至120°C 0°C至650°C 300°C至1500°C |
数字变焦 | 1-4 倍连续变焦 | 1-6 倍连续变焦 |
保修期 |
FLIR提供 2-5-10 年全球有限保修 (2年部件保修、5年电池保修、10年探测器保修) |
|
共同特性 | ||
探测器类型与像元间距 | 非制冷型微测辐射热计,17 µm | |
热灵敏度/NETD | <30 mK @ 30°C(42°镜头) | |
波长范围 | 7.5 - 14.0 µm | |
图像频率 | 30 Hz | |
可编程按钮 | 2 个 | |
成像与光学参数 | ||
镜头识别 | 自动 | |
光圈数 | f/1.1(42°镜头),f/1.3(24°镜头),f/1.5(14°镜头) | |
调焦 | 连续,单次激光测距仪(LDM),单次对比,手动 | |
热图像很小焦距 |
42°镜头: 0.3 m(0.65 m,带MSX®) 24°镜头: 0.5 m;可选微距模式 14°镜头: 1.0 m |
|
图像显示与模式 | ||
显示屏 | 4英寸,带具有自动旋转功能的640 x 480像素液晶触摸屏 | |
数码相机 | 500万像素,内置LED拍照/视频灯 | |
调色板 | 铁红色、灰色、彩虹色、极光色,熔岩色,高对比彩虹色 | |
图像模式 | 红外图像、可见光图像、MSX®、 画中画 | |
测量与分析 | ||
精度 | ±2°C (±3.6°F) 或读数的±2% | |
点测温和区域 | 实时模式下各3个 | |
测量预设值 | 无测量,中心点,热点,冷点,用户预设值1,用户预设值2 | |
激光指示器 | 支持 | |
激光测距仪 | 支持;专用按钮 | |
注释 | ||
声音 |
可通过内置麦克风(有扬声器)或蓝牙为静态图像或 视频添加60秒录音注释 |
|
文本 | 预定义列表或触摸屏键盘 | |
草图 | 从触摸屏进行(仅支持对红外图像) | |
距离、区域测量 | 支持;以m2 或 ft2为单位计算测量方框内的面积 | |
METERLiNK® | 支持 | |
图像存储 | ||
存储介质 | 可拆卸SD卡 | |
图像格式 | 标准JPEG,包含测量数据 | |
延时拍摄(红外) | 10秒至24小时 | |
视频录制与传输 | ||
辐射红外视频录制 | 实时红外视频录制(.csq) | |
非辐射红外或可见光视频 | 以H.264格式存储至记忆卡中 | |
辐射红外视频传输 | 支持,通过UVC或WiFi | |
非辐射红外视频传输 |
H.264或MPEG-4通过WiFi传输 MJPEG通过UVC或WiFi传输 |
|
通信接口 | USB 2.0,蓝牙,WiFi | |
视频输出 | 由USB-C型连接显示器端口 | |
其它数据 | ||
电池类型 | 锂离子电池,直充或座充 | |
电池连续工作时间 | 25°C 环境温度以及一般用途时约4小时 | |
工作温度范围 | -15°C 至 50°C | |
储存温度范围 | -40°C 至 70°C | |
抗冲击/抗振/封装;安全性 |
25 g / IEC 60068-2-27,2 g / IEC 60068-2-6 / IP 54; EN/UL/CSA/PSE 60950-1 |
|
重量/尺寸(不带镜头) | 1.3 kg,140 x 201.3 x 84.1 mm | |
标配 | ||
包装 |
带镜头的红外热像仪、2节电池、充电器、手带、 硬质便携箱、系带、前镜头盖、后镜头盖、 电源、打印文档、SD卡(8 GB)、 电缆(USB 2.0 A至USB-C型、USB-C型至HDMI、 USB-C型至USB C型) |
