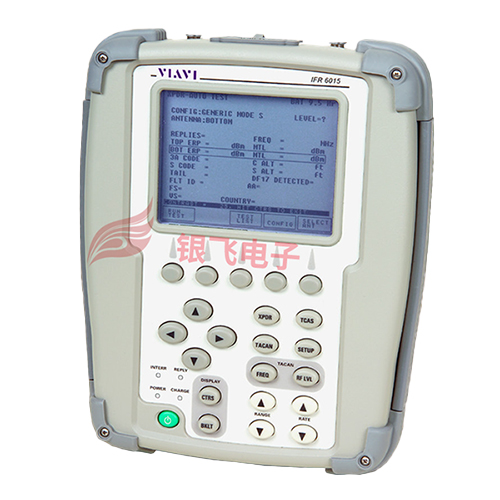

IFR6015航线测试仪
IFR6015航线测试仪。测试应答器模式1,2,3/A,C,和S,DME,TCAS III,ADS-B UAT,TIS I,E-TCAS以及TACAN航空电子系统。 VIAVI IFR6015VIAVI IFR6015是一种用户友好的航线测试设备,允许对应答机、TCAS和TACAN机载系统进行快速、可靠和功能测试。IFR6015在许多OEM手册中都有提及,并提供了相应的程序支持,它为操作人员提供了进行系统性能测试所必需的信心。 IFR6015航线测试仪产品特性 IFF模式12 TACAN/DME 询问机测试 E-TCAS 应答机自动测试(DO-181E) 自动ADS-B AC 20-165B 地面/空中性......
产品描述
IFR6015航线测试仪。测试应答器模式1,2,3/A,C,和S,DME,TCAS I&II,ADS-B UAT,TIS I,E-TCAS以及TACAN航空电子系统。
VIAVI IFR6015VIAVI IFR6015是一种用户友好的航线测试设备,允许对应答机、TCAS和TACAN机载系统进行快速、可靠和功能测试。IFR6015在许多OEM手册中都有提及,并提供了相应的程序支持,它为操作人员提供了进行系统性能测试所必需的信心。
IFR6015航线测试仪产品特性
IFF模式1&2TACAN/DME 询问机测试 E-TCAS
应答机自动测试(DO-181E)
自动ADS-B AC 20-165B 地面/空中性能测试
ADS-B (Out) 监控和解码
ADS-B (In) 目标生成
UUT 参数测试
用户可编程TCAS场景
高度编码器
无线、直连或耦合测试
电池工作时间6小时以上
IFR6015航线测试仪主要优势
TACAN地面站模拟早期的TACAN测试仪仿真
提供完整的FAR第43部分附录F测试
验证ADS-B /UAT机载系统
使用可选的天线耦合器,避免ATC干扰和需要频率分配批准(DD 1494)
执行TACAN/DME测试 地对空(G/A),空对空(A/A)
为TCAS测试模拟ATCRBS或模式S入侵者
IFR6015航线测试仪版本和选件
订单号 | 说明 |
72424 | IFR6015航线测试仪,模式1,2,3A/C/S 应答机,TACAN/DME, |
TCAS I/II,E-TCAS,TIS 外场 测试仪 | |
NSN: 6625-01-578-4893 | |
NSN: 6625-01-574-2423 | |
NSN: 6625-01-601-4034* | |
*很新的NSN在单元序列号标签上标识 | |
141590 | IFR6015 测试仪 (加装 6000OPT3 和6000OPT6 选件) |
83411 | 6000OPT3 ADS-B 1090 MHz |
112795** |
6000OPT5 UAT 978 MHz (适用于安装了Mod 2升 级的设备) |
141751** | UAT 升级条件 (包括 Opt.5 和Mod 2工厂升级) |
140609** | 6000OPT6 ADS-B 完整性测试选件 |

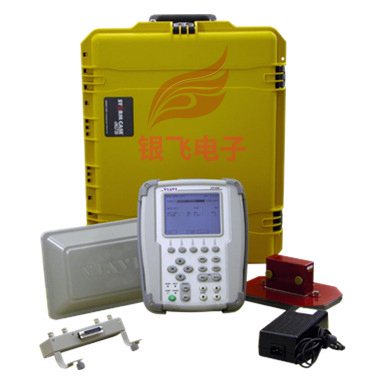

IFR6015航线测试仪标准配件
10241 | 运输箱 |
62302 | 电源线,110V |
64020 | 电源线组,220V |
62401 | TNC/TNC 同轴电缆. 12 in. |
112830 | TNC/TNC 同轴电缆. 72 in. |
56080 | 保险丝,5安培 32伏特 |
112684 | 天线 |
64749 | 天线罩 |
64580 | 接线盒 |
67366 | 电源供应器 |
6100 | 入门手册 |
6097 | 操作手册- CD (AC0825CD) |
IFR6015航线测试仪可选配件
63656 | 桌面支撑架 (AC0820) |
67474 | 三脚架 (AC0826) |
82553 | 三角移动架 (AC24006) |
112349 | UC-584 耦合器组件,双天线 |
112350 | UC-584 耦合器组件,单天线 |
141589 | TCAS 配件组 |
6099 | IFR6015 维护手册- CD |
IFR6015航线测试仪延保服务(标准二年保修)
84373 | 延保至3年,含定期校准 |
84374 | 延保至5年,含定期校准 |
物理特性
尺寸 仅测试仪 |
11.2”H x 9.1”W x 2.7”D 28.4 cm x 23.1 cm x 6.8 cm |
含标准配件 |
24”H x 21”W x 12”D 61 cm x 53.3 cm x 30.4 cm |
重量 |
8 lbs.,3.6 kg (仅测试仪) 34 lbs.,15.4 kg (运输重量) |
IFR6015航线测试仪通过测试认证
MIL-PRF-28800F,Class 2
MIL-STD-810F
UL,EN,CE

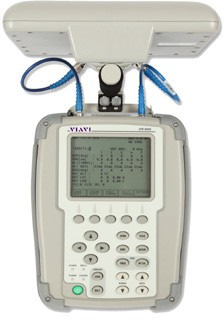

辐射测试:IFR6015航线测试仪配备了一个用于空中测试的定向天线。
直接连接测试:IFR6015 可以通过RF I/O端口直接连接到提供RF同轴电缆的UUT。
本IFR6015航线测试仪文件中的产品规格和描述如有变更,如有需要请联系银飞专业工作人员。MIL-STD-810F
