SmartPocket™ 光功率计 OLP-34 OLP-35 OLP-38
SmartPocket 光功率计OLP-34,OLP-35,OLP-38 。Viavi Solutions SmartPocket OLP-3x系列下一代小巧而耐用的光功率计是用户理想的选择,快速、容易方便地进行光网络现场光功率测试和损耗测试。OLP系列显示屏明亮直观而且尺寸还不小,可以同时执行客户操作提供所有相关参数并进行设定。直观的一键操作和自动波长识别功能是技术人员在测试光纤时选择VIAVI光功率计OLP的原因。VIAVI光功率计OLP的数据存储能力前所未有,保存结果高达100个,并提供微型USB接口向PC机下载测试......
产品描述

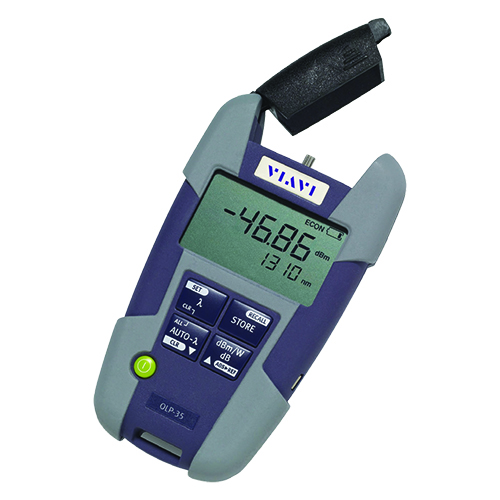

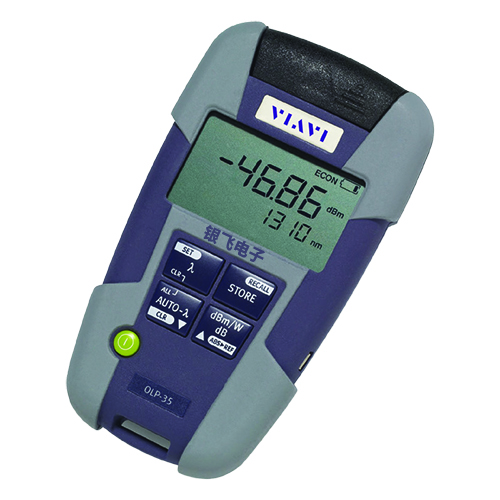

SmartPocket™ 光功率计OLP-34,OLP-35,OLP-38。Viavi Solutions SmartPocket OLP-3x系列下一代小巧而耐用的光功率计是用户理想的选择,快速、容易方便地进行光网络现场光功率测试和损耗测试。OLP系列显示屏明亮直观而且尺寸还不小,可以同时执行客户操作提供所有相关参数并进行设定。直观的一键操作和自动波长识别功能是技术人员在测试光纤时选择VIAVI光功率计OLP的原因。VIAVI光功率计OLP的数据存储能力前所未有,保存结果高达100个,并提供微型USB接口向PC机下载测试结果,SmartPocket仪表向用户提供了从测试到制作报告过程中用户所需的一切。
光功率计OLP-34/35/38主要特性
设计上采用耐用的抗震防溅设计。给企业用户大大降低成本,帮且企业用户提高效益,是一款优秀、坚固、高性能的解决方案
●清晰明亮的大屏幕显示下列内容:(电池电量状态、供电模式(PERM、ECON)、以dBm/WdB为单位的测试结果、波长设置、自动波长检测、音调检测)
●三年的再校准周期
●1nm增量通用波长设置
●可用于所有2.5 毫米/1.25 毫米连接器的通用光接口。
●自动波长检测和 TwinTest 模式
●内部数据存储和电脑下载功能
●快速启动操作,无需预热
●4键简洁操作
●3种供电方式(1、AA型干电池;2、AA型可充电电池;3、交流操作(可选))
●4键简洁操作
●3种供电方式(1、AA型干电池;2、AA型可充电电池;3、交流操作(可选))
光功率计OLP-34/35/38应用
●光功率和链路插入损耗测量
●支持企业网/局域网(LAN) 850/1300nm 多模波长
●支持接入网及城域网(LAN/WAN)多模和单模测试的组合
●支持可用于任何电信领域,有线电视及军事应用的标准功率测试和大功率测试
各种用途的超小型光功率计
从多模的企业网络到高功率应用,SmartPocket™系列提供了一套完整的功率计用于现场光纤的测试和故障排除
●OLP-34专门用于局域网/广域网接入和企业网多模光纤或单模光纤应用
●OLP-35涵盖了所有标准的电信网络应用领域
●OLP-38是高功率版本(+26 dBm),适合任何有线电视(带模拟射频传输)或放大的DWDM系统应用
从测试到制作报告的现场测量:

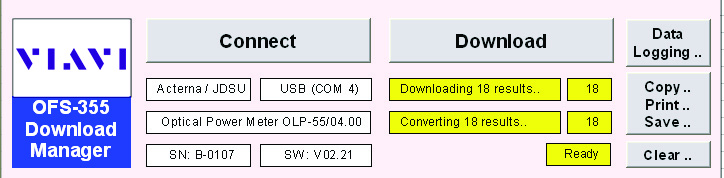

Viavi OFS-355便能够从功率计存储器快速有效地下载测试结果。一旦资料下载完毕,该软件将会提供所有的报告功能,以便创建并生成专业的鉴定报告。
注意:
1、提供可选的1.25 mm UPP 附件适配器
2、在以下参考条件下: 20 dBm (CW)、1310 nm ±1 nm、23℃ ±3K、5 至 75% 相对湿度9 至 50 μm测试光纤,带陶瓷DIN连接器
3、–5至+45℃
4、带Viavi光源
电源
环境条件
每个光功率计都附带 2.5 mm UPP 适配器、AA 碱性电池、操作手册、肩带以及腰包。*除了 USB 连接电缆和包含报告软件和产品文档的 USB 记忆棒外,还包括下载功能。
文章来源于VIAVI-Aeroflex艾法斯
SmartPocket™光功率计使用说明书参数指标
技术 | OLP-34 | OLP-35 | OLP-38 |
检波器类型 | 锗 | InGaAs | Filtered InGaAs |
光接口/连接器 | 通用 2.5 mm/1.25 mm1 | 通用 2.5 mm/1.25 mm1 | 通用 2.5 mm/1.25 mm1 |
波长范围 | 780 至 1600 nm | 780 至 1650 nm | 780 至 1650 nm |
波长设置 | 1 nm 步长,780 至 1600 nm | 1 nm 步长,780 至 1650 nm | 1 nm 步长,780 至 1650 nm |
可编程波长 | 5 个预设值(自定义) | 5 个预设值(自定义) | 5 个预设值(自定义) |
校准波长 |
850、980、1300、1310、 1490、1550 nm |
850、980、1300、1310、 1490、1550、1625 nm |
850、980、1300、1310、 1490、1550、1625 nm |
功率范围 | –60 至 +5 dBm | –65 至 +10 dBm | –50 至 +26 dBm |
显示范围 | –60 至 +10 dBm | –65 至 +13 dBm | –50 至 +26 dBm |
较大输入功率 | +13 dBm | +16 dBm | +27 dBm |
测量单位 | dB/dBm/W | dB/dBm/W | dB/dBm/W |
绝对不确定性2 | ± 0.2 dB (±5%) | ± 0.2 dB (±5%) | ± 0.2 dB (±5%) |
线性度3 | ± 0.06 dB(–50 至 +5 dBm) | ± 0.06 dB(–50 至 +5 dBm) | ± 0.06 dB(–32 至 +20 dBm) |
音调检测 | 270 Hz、1 kHz、2 kHz | 270 Hz、1 kHz、2 kHz | 270 Hz、1 kHz、2 kHz |
自动波长模式4 | 是 | 是 | 是 |
多 λ 模式4 | TwinTest/串行 TripleTest | TwinTest/串行 TripleTest | TwinTest/串行 TripleTest |
1、提供可选的1.25 mm UPP 附件适配器
2、在以下参考条件下: 20 dBm (CW)、1310 nm ±1 nm、23℃ ±3K、5 至 75% 相对湿度9 至 50 μm测试光纤,带陶瓷DIN连接器
3、–5至+45℃
4、带Viavi光源
VIAVI光功率计一般指标存储和接口
内部存储器 | 100 条结果 |
数据下载功能 | 用于PC数据传输和兼做交流电源的微型USB |
干电池 | 2节(AA)型 1.5V |
可充电电池 | 2 节(AA)型 1.2 V的镍氢电池 |
交流操作(可选) | 通过微型 USB 和 SNT-505 |
电池使用寿命 |
≥ 200 小时 20 分钟后自动关闭电源 |
EMI/ESD | 符合 CE 标准 |
推荐的校准周期 | 3 年 |
运行温度 | –10 至 +55°C(+14 至 +131°F) |
存储温度 | –40 至 +70°C(–40 至 +158°F) |
尺寸 (高x 宽 x 厚) | 30 x 80 x 150 mm (1.2 x 3.1 x 5.9 in) |
重量 | 200 g (0.45 lb) |
VIAVI光功率计订购信息
功率计 | |
产品编号 | 说明 |
2302/01 |
OLP-34 光功率计 锗,+5 dBm(带数据存储) |
2302/02 |
OLP-35 光功率计 InGaAs,+10 dBm(带数据存储) |
2302/03 |
OLP-38 光功率计 Filtered InGaAs,+26 dBm(带数据存储) |
2302/11 |
OLP-34 光功率计* 锗,+5 dBm(带数据存储和 USB 下载功能) |
2302/12 |
OLP-35 光功率计* InGaAs,+10 dBm(带数据存储和 USB 下载功能) |
2302/13 |
OLP-38 光功率计* Filtered InGaAs,+26 dBm(带数据存储和 USB 下载功能) |
VIAVI光功率计可选附件
产品编号 | 说明 |
FCR-CLN-01 | 光纤清洁耗材包 |
2237/90.02 | NiMH 可充电电池,Mignon AA,1.2 V(需要 2 节电池) |
2302/90.01 | SNT-505;通用交流电源适配器,微型 USB 连接器 |
2256/90.03 | 适用于 LC、MU 的 UPP 适配器 (1.25 mm) |
K 807 |
USB 连接电缆 OFS-355 报告软件(从 viavi.com 免费下载) |
