ZX1375-25A直流偏置电流源
产品描述

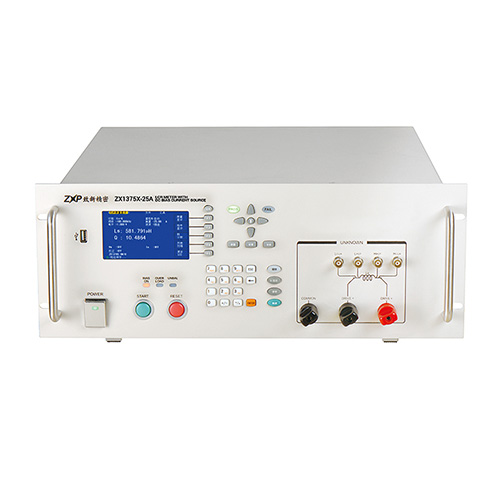

ZX1375-25A的直流偏置电流源的产品介绍，由ZXP致新精密生产制造银飞公司来销售的机器，ZX1375X是内建高频LCR数字电桥和0～25A直流偏置电流源的电桥偏流一体机，低达0.25mA的电流分辨率，25A时输出电压高达11V，可分析电感器中铁心的特性，作为电感器质量检测或产品特性的分析。内置的偏流源噪声更小，控制更灵活；内建比较器，方便组建到电感器检测的自动化生产线。ZX1375型号仅含0～25A直流偏置电流源，可通过标准RS232C接口方便的与外部LCR表连接。
1、提供单台0-25A恒流输出
2、0.25mA精细的电流步进
3、0Hz-2MHz频率响应
4、单一电流、步进扫描两种电流输出方式
5、图形化操作,中英文界面
6、可通过RS232C接口用SCPI指令受控于外部LCR表
ZX1375-25A的直流偏置电流源型号规格
● 1375 较大25A, 直流偏置电流源
● 1375X 较大25A, 电桥偏流一体机
ZX1375系列直流偏置电流源技术参数
|
型号 |
|||
|
显示 |
4.3" LCD |
4.3" LCD |
|
|
操作 |
实体按键+脚控开关 |
实体按键+脚控开关 |
|
|
支持测量频率 |
0Hz-2MHz |
||
|
电流范围 |
0-25A |
0-25A |
|
|
电流 |
量程 |
0mA-1.000A, 1.000A-5.000A, 5.0A-25A |
|
|
步进 |
0.25mA, 1.25mA, 6.25mA |
||
|
扫描调整时间 |
4ms-3600s |
10ms-3600s |
|
|
较大输出电压 |
11V（所有电流情况下均可输出11V电压!!!） |
||
|
较大允许直流电阻 |
Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） |
||
|
较大允许电感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） |
||
|
量程方式 |
自动 |
||
|
启动及停止控制方式 |
START/STOP实体按键、4种脚控、总线 |
||
|
连续加载较大电流时间 |
保守2-3h，不间断输出 |
||
|
功能 |
仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等 |
||
|
接口 |
SlaverLink、RS232C、UsbHost、USB Device、Handler、GPIB（选件） |
||
|
电源要求 |
电压：100～120 Vac或198～242 Vac |
||
|
频率：46～64 Hz，功率大于50 VA |
|||
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
||
|
体积(WxHxD) |
430mmx178mmx465mm |
||
|
重量（净重） |
19Kg |
||
|
|
|
|

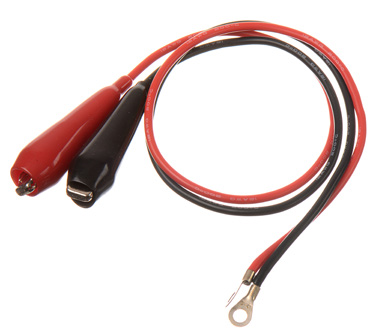

ZX1375Y01，看图，有图有真相。 |
|
技术参数 |
||
|
型号 |
||
|
测试频率 |
50Hz～200kHz， 1.2万多个频率点 |
|
|
测试参数 |
C、L、X、B、R、G、D、Q、ESR、Rp、θ、 |Z|、|Y|、P |
|
|
测试电平 |
10mV-2Vrms |
|
|
基本准确度 |
0.05% 精度表为准 |
|
|
测试速度 |
快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率) |
|
|
显 示 范 围 |
|Z|，Ｒ,Ｘ |
0.01 mΩ ～ 99.9999MΩ |
|
|Y|，G，B |
0.00001μS～99.9999S |
|
|
C |
0.00001pF～9.99999F |
|
|
D |
0.00001～9.99999 |
|
|
DCR |
0.01mΩ～99.9999MΩ |
|
|
L |
0.00001μH～99999.9H |
|
|
Q |
0.01～99999.9 |
|
|
θ(RAD) |
-3.14159～3.14159 |
|
|
θ(DEG) |
-179.999 °～179.999° |
|
|
Δ% |
-99.999%～99.999% |
|
|
信号源输出抗 |
30Ω、100Ω、10/CC |
|
|
量程方式 |
自动、保持 |
|
|
触发方式 |
内部、手动、自动、外部、总线 |
|
|
校准功能 |
开路/短路,全频清零、点频清零 |
|
|
等效电路 |
串联、并联 |
|
|
比较器 |
三档分选，BIN0～BIN2 |
|
|
PASS、HI、LOW(PASS/FAIL LED显示) |
||
