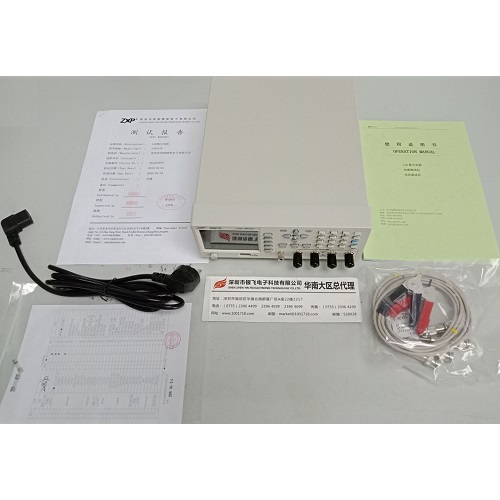

ZX2816F是一款极具性价比的200KHz数字电桥。测试准确，以结果说话。ZX2816F数字LCR电桥前面板说明如图所示。
ZX2816F仪器前面板说明
1) 商标及型号
仪器商标及型号及仪器测量范围等。
2) LCD液晶显示屏
480×272点阵液晶显示屏，显示设置信息，测量结果，测量条件等。
3) 软键
六个软键可用于选择控制和参数，每个软键的左方都有相应的功能定义。软键定义随显示页面不同而改变。
4) [FILE]快捷键
按[FILE]键（文件），直接进入文件界面。
5) PASS LED
  测试结果通过LED灯。
6) NEXT键
快速翻页键，仅仅在变压器扫描测试功能有用
7) FAIL LED
测试结果不通过LED灯。
8) 数字键
用于输入数字等相关信息。
9) ESC键
  结束数字键盘部分的输入。
10) [←]键
BACKSPACE键。按此键删除输入数值的很后一个字符。
11) KEYLOCK 键
按[KEYLOCK]键，[KEYLOCK]按键会被点亮，表示当前面板按键功能被锁定；再次按[KEYLOCK]键, [KEYLOCK]按键会熄灭，表示解除键盘锁定状态。如果口令功能设置为“ON”，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。
当仪器受到总线控制（比如USBTMC）时[KEYLOCK]按键会被点亮。再次按[KEYLOCK]键, [KEYLOCK]按键会熄灭，表示回到本地解除键盘锁定状态。
12) [DC BIAS]键(ZX2816F无偏置功能)
[DC BIAS]键用于允许或禁止直流偏置输出。按[DC BIAS]键，[DC BIAS]按键会被点亮，表示允许直流偏置输出；再次按[DC BIAS]键，[DC BIAS] 按键会熄灭，表示禁止直流偏置输出。在有些无法加DC BIAS的非测试画面，按此键将无反应。
13) [RESET]键
按[RESET]键,当正在变压器自动扫描时终止扫描，其他页面仪器不执行任何操作。
14) [TRIGGER]键
当仪器触发方式设定为MAN(手动)模式时，按此键可触发仪器进行测试。
15) [ENTER]键
在输入数值时，[ENTER]键用于终止数据输入，确认并保存输入行（LCD很下面一行）显示的数据。
在输入文件名，[ENTER]键用于终止文件名输入，确认并保存输入行（LCD很下面一行）显示的文件名。
16) 机壳接地端
该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。
17) 测试端（UNKNOWN）
四端对测试端。用于连接四端对测试夹具或测试电缆，对被测件进行测量。
电流激励高端(Hcur)；
电压取样高端(Hpot)；
电压取样低端(Lpot)；
电流激励低端(Lcur)。
18) [SYSTEM]菜单键
按[SYSTEM]键，进入“系统设置”页面。
19)  [TRANS]菜单键
按[TRANS]键，进入测试设置主菜单。
20) [LCRZ]菜单键
按[LCRZ]键，进入“元件测量显示”页面。
21) USB HOST接口
用于连接U盘存储器。
22) 电源开关(POWER)
按此键可进行电源开关的打开与关闭。

ZX2816F 200KHz数字电桥后面板：各部分的名称与功能

ZX2816F数字LCR电桥后面板如图所示。
1) SCANNER 接口(ZX2816F无此接口)
用于组建六点变压器测试系统。
2) HANDLER口
通过HANDLER接口,可方便地组成自动测试系统，实现自动测试，广泛应用于工厂自动化生产线。仪器通过该接口输出分档比较结果信号和联络信号，同时通过该接口获得“启动”信号。
3) SCANNER 接口（ZX2816F无此接口）
用于组建20点变压器测试系统。
4) USBDEVICE 接口
通过USBDEVICE接口可实现电脑对ZX2816的控制。
当总线模式设置为USBTMC时，此口为USBTMC接口。
当总线模式设置为USBCDC时，此口味USBCDC接口。
5) RS232C串行接口
串行通讯接口，通过此接口可实现电脑对ZX2816的控制。
6) EXT.TRIG 输入口
当仪器触发方式设置为外部触发（EXT），通过此接口可以触发仪器进行测量
7) LAN接口（待扩展）
8) 110V/220V电压切换口
用于110V与220V交流电压输入开关的切换。
9) 交流电源输入口
用于输入交流电源。
10) 保险丝座
用于安装电源保险丝，保护仪器，更换内芯的方向可以切换110V/220V。
11) 接地端
该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。
12) 仪器条形码区
用于粘贴仪器编号或条形码
13) GPIB接口（选购件）
GPIB接口可以实现与电脑并行通讯，组建GPIB测试系统。文章来源于ZX2816F 200KHz数字电桥
