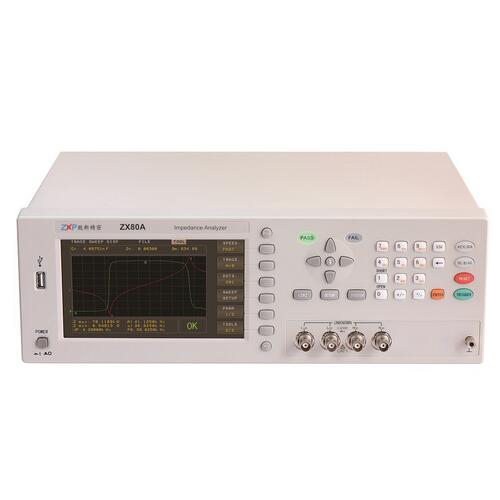

ZX80A-2M型超声阻抗分析仪
产品描述
ZX80A-2M超声阻抗分析仪，高达频率到2MHz，这款阻抗分析仪在仪器上就实现扫描图形，还可以把仪器上屏幕显示图形和测试数据直接拷贝到U盘。同时仪器自带电脑软件界面。ZX80A-2M超声阻抗分析仪配备RS232C、USB DEVICE、USBHOST、HANDLER接口，并可选配RS485接口、GPIB接口，可方便地与PC进行数据通讯和远程控制，以组建自动测试系统。
|
谐振频率Fs
|
反谐振频率Fp
|
静态电容C0
|
动态阻抗R1
|
|
动态电容C1
|
动态电感L1
|
自由电容Ct
|
自由介电常数
|
|
机械品质因素
Qm |
机电耦合系数
Keff |
平面机电耦合 系数Kp
|
厚度伸缩机电 耦合系数Kt
|
|
较大导纳Gmax
|
较大阻抗Zmax
|
很小阻抗Zmin
|
半功率点F1和
F2 |
规格参数：
|
规格 型号 |
ZX70A_200k |
ZX70A_500k |
ZX70A_1M |
ZX80A-2M |
ZX80A-5M |
|
频率范围 |
20Hz～200kHz |
20Hz～500kHz |
20Hz～1MHz |
20Hz～2MHz |
20Hz～5MHz |
|
扫描参数 |
R-X,Z-θ,Y-θ,G-B |
||||
|
基本精度(具体以精度 表为准) |
0.05% |
0.05% |
0.1% |
0.1% |
0.1% |
|
测量速度(等效400点) |
4秒/件(仪器扫描) |
||||
|
频率精度 |
1mHz |
||||
|
相位分辨率 |
0.01̊ |
||||
|
阻抗范围 |
0.01mΩ～99.99MΩ |
||||
|
接口 |
RS232C,USB DEVICE,Handler,GPIB(选装) |
||||
|
温度湿度 |
0℃～40℃，相对湿度≤75%RH |
||||
|
电源要求 |
电压：100～120Vac 或 198～242 Vac 频率：46～64Hz 功率：>85VA |
||||
|
体积（ＷxＨxＤ） |
310x110x315mm |
400mmx132mmx300mm |
|||
|
重量（净重） |
5.5Kg |
8.5Kg |
|||
