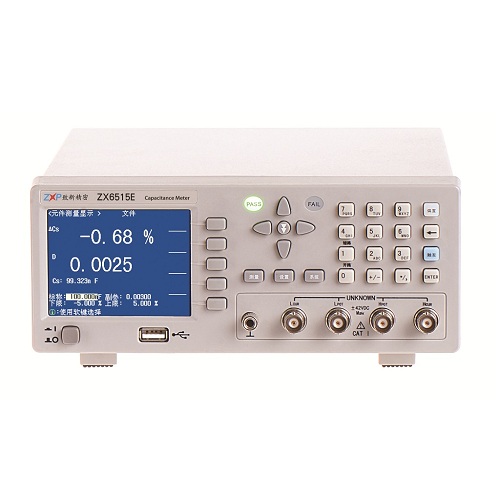

致新ZX6515F电容测试仪
产品描述
简要说明：
ZX6515F型大电容测量仪是一种专门针对大电容量电容器测试的高精度仪器，除了能测试容量、损耗外，还能测试电容的串联等效电阻ESR以及阻抗，满足生产线质量要求、进货检验以及实验室高精确度测量要求。
ZX6515E型电容测量仪是一种专门为高速电解电容编带机电容器测试设计的高精度仪器。可直接替换*3122。
订购信息：
●ZX6515F：大电容测量仪
●ZX6515E：经济高速电解电容测量仪
●ZX6515E-3122：高速电容测试仪，兼容*3122/*369B
性能特点：
●大电容测量技术(ZX6515F)
●超大的电容量测试范围(ZX6515F)
●120Hz超高测试速度(ZX6515E)
●简便的操作方法
●读数稳定性好
●超强的输入端抗冲击保护
规格参数：
|
型号 |
ZX6515F |
ZX6515E |
ZX6515E-3122 |
|
|
测试频率 |
100、120（Hz） |
|||
|
测试参数 |
C、R、|Z|、D |
|||
|
测试电平 |
1Vrms |
|||
|
基本准确度 |
0.25%，精度表为准 |
|||
|
测试速度 |
快速:10次/秒、中:5次/秒、慢:1.5次/秒 |
快速:40次/秒(100Hz/120Hz) |
||
|
显 示 范 围 |
R |
0.01 mΩ～10kΩ |
0.1 mΩ～99.999MΩ |
|
|
C |
0.01μF～16F |
0.01pF～9.9999F |
||
|
D |
0.0001～9.999 |
|||
|
信号源输出阻抗 |
3Ω |
30Ω、100Ω |
30Ω |
|
|
比较器 |
BIN0～BIN3、NG、Pass、Fail |
DGO、DNG、C/DNG、C-NG、CGO、C+NG |
||
|
PASS、HI、LOW(PASS/FAILLED显示)、蜂鸣器提示 |
||||
|
量程方式 |
自动、保持 |
|||
|
触发方式 |
内部、手动、外部 |
|||
|
校准功能 |
开路/短路、全频清零、点频清零 |
|||
|
等效电路 |
串联、并联 |
|||
|
接口 |
RS232C、UsbHost、USB Device |
|||
|
HANDLER |
DB9孔座 |
兼容*3122/*369B，57CN14插座 |
||
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
|||
|
电源要求 |
100～120 Vac或198～242 Vac |
|||
|
46～64 Hz，功率大于50 VA |
||||
|
体积(WxHxD) |
216mmx87mmx300mm |
|||
|
重量（净重） |
3.2Kg |
|||
