CS5101 交直流耐压测试仪

CS5101 是一款 银飞 经销和销售的 交直流耐压测试仪 ,交直流耐压10KV,范围从0.10~10.00KV,交流漏电流从0.100~2.000,2.01~20.00mA。后面会附上详细的规格参数表,以表格的形式展现出来。 CS5101 交直流耐压测试仪 前面板规范 输入功率开关:按Enter打开(ON)并弹出到OFF。 压力调节旋钮使用中,当被测试对象时,旋转此按钮以改变高压端子的输出电压值(逆时针旋转电压降低,顺时针旋转电压增加)。 钥匙按钮的使用步骤: (1)Curr按钮:设置漏电流的上下......

产品描述

CS5101是一款银飞经销和销售的交直流耐压测试仪,交直流耐压10KV,范围从0.10~10.00KV,交流漏电流从0.100~2.000,2.01~20.00mA。后面会附上详细的规格参数表,以表格的形式展现出来。

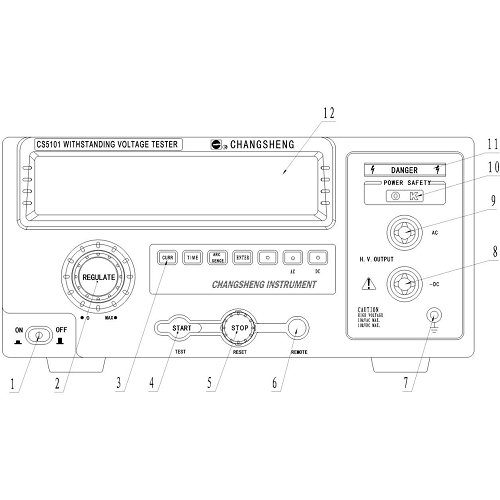

输入功率开关:按Enter打开(ON)并弹出到OFF。
压力调节旋钮使用中,当被测试对象时,旋转此按钮以改变高压端子的输出电压值(逆时针旋转电压降低,顺时针旋转电压增加)。
钥匙按钮的使用步骤:
(1)Curr按钮:设置漏电流的上下限。在测试电压时,用来设定漏电流的上限和漏电流的下限。
(2)时间按钮:测试时间设置键。当您退出其他功能设置并按下此键时,您可以输入时间设置状态。类似地,使用上、下、左和右键来设置参数。
(3)弧光键:电弧检测电平设置键。利用上下键建立了电弧检测的灵敏度参数。
(4)输入键:确认键:如果测试完成,请按这个按钮确认。
(5)到右键:当设置当前和时间参数时,选择函数键作为参数位。按下此按钮,所选参数位在原选位置的基础上向右移动一位,作为开关接口,在设定电压时进入6kV和9.99kV电压范围。
(6)上箭头键:设置参数时调整参数值的函数键。按下此按钮以增加调整后的参数值。在复位状态下,按此键位置建立交流测试模式。
(7)下键:设置参数时用来调整参数值的函数键。按下此按钮以减少调整后的参数值。在复位状态下,按此键设置DC测试模式;4。测试密钥
按下按钮后,CS5101交直流耐压测试仪开始测试。
CS50系列安规测试仪
停止停止键:在测试过程中,它充当中断测试的开关。当测试失败时,故障灯亮起。按下此按钮进行测试。测试仪可以停止报警并进入下一个待测状态。
五芯插座(遥控器):遥控枪可以远程控制测试器的启动和停止。
电路终端。该端子为测量电流的返回端口,由高压输出端子和被测对象构成测量回路。
直流高压输出端(HV):按下“测试”按钮,终端将输出直流高压。
交流高压输出端(HV):按下“测试”按钮,终端将输出交流高压。
电源安全检测标志灯:插上电源,启动前,显示判断电源L、N、G线路是否出错,确认无误(显示“OK”)启动后,启动后,指示灯熄灭。
高压输出指示灯:当测试仪的输出电压大于约50V时,高压符号中的指示灯将始终亮着,表明高压输出是中等和危险的。
VFD显示屏:在按钮设置过程中,显示相应的设置和符号。在电压耐受性测量过程中,显示电压值、电流值、时间值和相应的状态标志。

插座出口保险丝座:要更换保险丝,请拔出输入电源。
接地(GND)终端:机身接地端子必须接地,以确保操作者的安全。
PLC接口:在测试仪的底板上装有遥控终端,可以连接到遥控器上进行操作。这个终端是一个标准的9PIN D终端持有人。它具有以下信号:接收测试信号、复位信号、测试信号、测试合格信号、测试故障信号。
重置
连接:测试控制开关连接在引脚1和Pin 3之间。复位控制开关连接在引脚1和引脚4之间。正在测试信号输出:在引脚2和引脚5之间。测试故障信号:在引脚6和引脚7之间。测试合格信号:引脚8和引脚9。
串行通信端口(RS232C或485接口)标准9PIN D端子插座(可选配件)。
5,X轴增益调节旋钮。
6、X轴输出旋钮
7、Y轴输出旋钮
8,X轴增益调节旋钮。
5.3遥控输入输出信号接线说明
CS5101交直流耐压测试仪配有遥控触点,并可由具有测试和复位功能的外部遥控装置操作。这些触点提供受控的电源,必须使用“瞬时接触”开关作为控制器。特别要注意:绝对不能连接任何其他电源,如果输入其他电源,会损坏仪器的内部电路。输出信号为T提供触点。


技术规格 CS5050 CS5051 CS5052(Y) CS5053 CS5101
耐 压 测试
电 压(kV)
0.10~5.00
(AC)
±2% ±2 个字
0.10~5.00
(AC & DC)
±2% ±2 个字
0.10~5.00
(AC)
±2% ±2 个字
0.10~5.00
(AC & DC)
±2% ±2 个字
0.10~10.00
(AC & DC)
±2% ±2 个字
漏电流测试范围 AC
(mA)
0.100~2.000/
2.01 ~ 20.00/
20.1 ~100.0
±2% ± 2 个字
0.100~2.000/
2.01~20.00/
20.1 ~100.0
±2% ± 2 个字
0.100~2.000/
2.01~20.00
±2% ± 2 个字
0.100~2.000/
2.01~20.00
±2% ± 2 个字
0.100~2.000/
2.01~20.00
±2% ± 2 个字
漏电流设定范围 AC
(mA)

0.001 ~ 100.0

0.001 ~ 100.0

0.001 ~ 20.00

0.001 ~ 20.00

0.001 ~ 20.00
较大输出
功率 AC
500VA 500VA 100VA 100VA 200VA
漏电流测试范围 DC
(mA)

0.100~1.999/
2.01~20.00
±2% ± 2 个字

0.100~2.000/
2.01~10.00
±2% ± 2 个字
0.100~2.000/
2.01~10.00
±2% ± 2 个字
漏电流设定范围 DC
(mA)


0.001~20.00


0.001~10.00

0.001~10.00
较大输出功率 DC 100VA 50VA 100VA
耐压测试
时间(s)
0.0~999 0 = 连续
电弧侦测 1 ~ 9 级 (0 = 关闭,9 = 很灵敏)
工作条件 环境温度:0~40°C,相对湿度:≤75%,大气压力:101.25kPa
输出波形 50Hz,正弦波
体积(mm3) 320(长)*165(高)*380(深) 320(长)*150(高)*340(深)
20kg 16kg
供电电源 220V±10% 50Hz±2Hz
