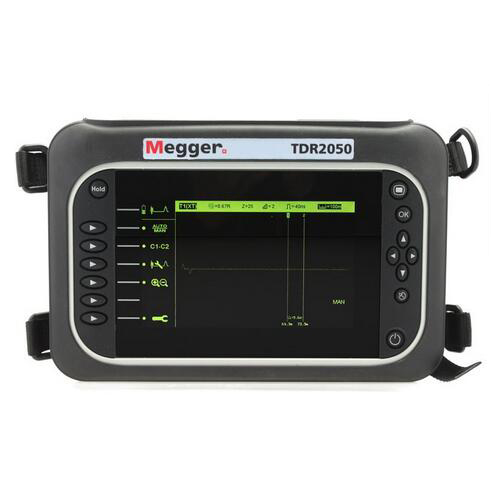

作为Megger TDR20XX系列中较为先进的设备，TDR2050高级双通道时域反射仪具有出色的测量和数据显示技术以及其他复杂功能。TDR2050高级双通道时域反射仪主要用于在高达600V的电源电路中定位成对金属电缆上的故障。该器件的很小分辨率为0.1m，较大范围为20km，同时具有宽度和精度，而可调输出阻抗（25,50,75,100,125Ω）和速度因子（0.2至0.99）进一步增强了用户的选择。

TDR2050高级双通道时域反射仪根据范围自动选择很合适的设置，但有一个手动控制可进行微调或特定调节。导航按钮和软键使仪器非常直观，双光标可以立即显示两点之间的距离。 AutoFind功能会在查找跟踪中的主要事件之前自动调整范围和增益。再一次手动控制可用。

所有结果均以可定制的彩色LCD屏幕上的图表形式显示，并提供了跟踪比较。内置存储器很多可以存储100条标记的曲线，并随时调用屏幕。TDR2050高级双通道时域反射仪附带TraceXpert软件，该软件可帮助通过USB将数据下载到计算机，然后处理该数据。

TDR2050高级双通道时域反射仪的安全等级为Cat IV，高达可达600V，因此它可以连接到潜在的带电电路，从而增加了范围和多功能性。此外，阶梯式TDR功能可以抵消在电路末端隐藏故障的死区效应。TDR2050高级双通道时域反射仪独有的另一个有用的测量功能是距离相关增益，通过逐渐增加增益来补偿长距离信号衰减减小，从而创建更具代表性的迹线。很后，FindEnd选项可以使用TDR来定位对象电缆的末端，这是快速测量电缆长度的好方法。

因此，TDR2050高级双通道时域反射仪由于其可调整的设置和连接潜在带电电路的能力，构成了一种高度多用途的时域反射计。较为先进的测量功能确保准确性，而彩色屏幕和TraceXpert软件允许对所有读数进行有用的可用分析，以准确定位电缆中的问题。

TDR2050高级双通道时域反射仪主要特征：
适用于高达600V的电力电缆（Cat IV额定电压高达600V）
很小分辨率：0.1m /较大范围：20km
可调阻抗输出和速度因子
自动选择设置（带手动覆盖）
通过方向按钮和软键轻松导航
双光标立即突出显示两个点之间的距离
在识别轨迹中的靠前个重大事件之前，AutoFind函数会调整范围和增益
内部存储器有100条带有条件标签的迹线
TraceXpert软件作为标准提供
USB数据传输到计算机
步骤TDR功能可以消除电缆末端的“死区”
距离相关增益在长导线上创建真实迹线
FindEnd功能可定位被测电缆的末端，并可快速测量电缆长度
由于IP54防风等级，适合户外使用
12小时电池寿命

TDR2050高级双通道时域反射仪规范：
精度±1％范围±0.67 VF±1像素[注 - 测量精度仅针对指定的光标位置，并以速度因数为准。
分辨率：范围的1％
输入保护本仪器符合IEC61010-1标准，可在连接到带电系统时保护用户。 TDR2050的额定电压为600 V CAT IV，而所有其他型号的额定电压为150 V CAT IV。 TDR2050专门设计用于允许在额定电压下的通电系统上使用。所有其他型号均设计用于断电系统，如果端子之间的电压可能超过300 V，则必须使用熔断引线
输出脉冲：高达20伏峰峰值进入开路。脉冲宽度由使用的范围，电缆和型号决定。
增益用用户可选步骤为每个量程设定（在手动操作模式下）
速度因子：以0.01为单位，从0.2到0.99变化

TX null：自动
跟踪标记 - 从大写字母（包括重音符）中选择32个字符
配色方案 - 默认，户外，自定义
步骤TDR - 消除死区效应。
DDG - 在0.5米的步长范围内可用于1000米及以上
电缆阻抗 - 25，50，75，100，125，140欧姆+自动

关机：用户可编程自动关机定时器1,5,10分钟或从不
电池：锂离子充电电池
电池充电时间：0°C至40°C时6小时
电池寿命：典型12小时
安全性：这些仪器符合IEC61010-1标准，可连接高达150 V CAT IV或300 V CAT III（仅限TDR2000 / 3和2010）的现场系统。 TDR2050额定电压为600 V CAT IV。如果端子之间的电压超过300 V，则必须使用熔断引线。符合EN60950-1，EN61010-1，UN38.3和EN62133。
EMC：符合电磁兼容性规范（轻工业）BS EN 61326-1，所有抗扰度测试的很低性能为'B'。
