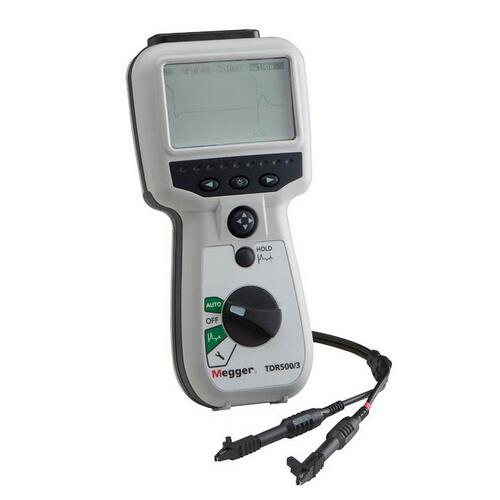

Megger TDR500/3电缆故障定位仪
Megger的 TDR500/3电缆故障定位仪 是一款手持式时域反射仪,用于定位金属电源和数据电缆上的故障。 较大范围为5km(取决于速度系数和电缆类型),很小分辨率为0.1m, TDR500/3电缆故障定位仪 非常适合在现场快速准确地查找故障。 与市场上其他许多电缆故障定位器不同,通过4向控制拨盘和简单的选择选项,可以确保直观,直观的操作,并增加了自动选择功能,可自动选择很有效的测试参数。 TDR500/3电缆故障定位仪 具有保持功能,可让用户在屏幕上保留迹......
产品描述
Megger的TDR500/3电缆故障定位仪是一款手持式时域反射仪,用于定位金属电源和数据电缆上的故障。 较大范围为5km(取决于速度系数和电缆类型),很小分辨率为0.1m,TDR500/3电缆故障定位仪非常适合在现场快速准确地查找故障。 与市场上其他许多电缆故障定位器不同,通过4向控制拨盘和简单的选择选项,可以确保直观,直观的操作,并增加了自动选择功能,可自动选择很有效的测试参数。TDR500/3电缆故障定位仪具有保持功能,可让用户在屏幕上保留迹线。 此外,该装置还内置了电源阻断滤波器,而快速脉冲特性允许检测距离连接点小于1m的故障。
TDR500/3电缆故障定位仪的主要特点:
分辨率为0.1米
用于电信TNV-3电路或150V CAT IV电源电路
自动设置为即时使用
用于近端故障识别的超快速脉冲
不需要电源阻断滤波器
跟踪保持功能
适用于阻抗为25Ω,50Ω,75Ω或100Ω的电缆
高分辨率背光显示屏可以轻松查看和分析曲线
IP54等级提供真实生活工作
TDR500/3电缆故障定位仪规格:
范围:10米,25米,100米,250米,1000米,2500米,5000米
准确度:在0.67VF时±1%范围±像素
分辨率:范围的1%
输入保护:IEC61010-1高达150V CAT IV,带有可选的熔断测试引线组。
输出脉冲:5V峰峰值进入开路。
增益:用三个用户可选步骤设置每个范围
速度因子:从0.01到0.99,以0.01为步长变化
TX空:自动
关机:5分钟后自动关机,无需按键
背光:持续1分钟,无需按键
电池:5节AA电池
电池寿命:长达14小时
保护:IP54
尺寸:230 x 115 x 48毫米
重量:600克
