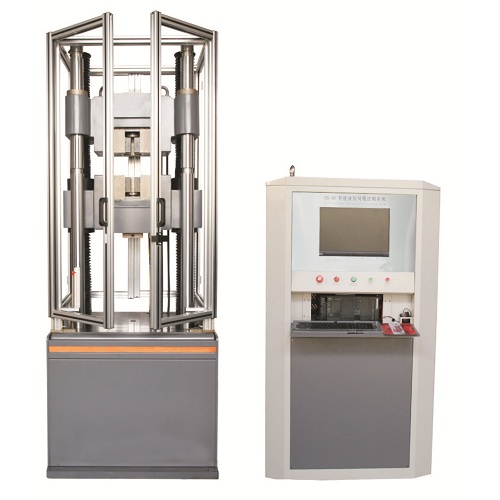

PFOTEK605高端油源电液伺服万能试验机主要是可以运用在金属，还有一些非金属的拉伸长度，还有压缩能力，弯曲的强度以及剪切的力度测试。PFOTEK605高端油源电液伺服万能试验机的试验指标，还有它的数据处理都是符合国标GB/T 228-2010《金属材料室温拉伸试验方法》的标准的，如果需要改变结构形式或者是更换相关的零件，也能够同时满足到ASTM以及ISO等国际相关标准的要求。PFOTEK605高端油源电液伺服万能试验机可是使用的领域还是很多的， 不仅仅是在金属还可以在航空，以及工业，个别教学上也可以使用的。

主要特点

1、专为高端客户设计，采用半开式的钳口。油缸是珩磨的，不漏油。（不是胶圈密封的，胶圈密封结构一年后胶圈老化易漏油。）

2、上横梁、移动横梁采用优质碳素铸钢件，经取样做物理分析及其它性能试验，具有韧性和强度高等特点。独特的半开式钳口座，刚度高、无变形适合钢厂超大工作量对螺纹钢等试样的拉伸。

钳口卡板与钳口座之间设有衬板，从而有效的保护钳口座免受磨损破坏。另外钳口采取燕尾式结构《精密加工》，消除出始力前的间隙，提高了示值精度及分析材料真实变化曲线。

3、立柱设有卡环槽，需要时、可把上横梁上调后固定在主机立柱环槽上，从而加大实验空间。立柱采用中碳钢，刚度高、表面镀硬铬抛光处理，美观、防绣性好抗磨损、快速调整空间，减轻实验员调整工作强度。

4、丝杠采用高性能碳素结构钢，经过调质等工艺处理，提高韧性及硬度、传动过渡平稳可靠。

5、伺服油缸采用间隙密封，独特的静压支撑、生成油膜无摩擦的导向技术，使用寿命长。

6、在立柱上安安装刻度尺，用来观察油缸上升位置，避免事故发生。

7.工作台下面有导向结构，使下夹头中心线与试验机拉力轴线同轴度为5%（大大优于国标小于12%要求）；

8、进口电液伺服阀，内啮合油泵，噪音低，运行平稳；

9、油源使用钢板成型，表面喷塑处理，大理石台面可放置电脑和打印机，干净整洁，节省空间。

10、工作台采用优质碳素结构钢，上平面精磨工艺精度高。从而上下运行平稳下平面连接传感器及活塞形成硬连接结构，从而上下运行平稳大大提高了产品精度和可控性。



PFOTEK605高端油源电液伺服万能试验机技术参数

1、较大试验力：600kN

2、精度等级：0.5级

3、立柱数：6柱

4、试验空间：双空间（上拉下压）

5、夹紧方式：液压夹紧

6、试验力测量范围：2%～100%FS

7、试验力示值误差：≤±0.5%

8、试验力分辨力：1/300000

9、试验力采集频率：可调，高达1000Hz

10、变形测量范围：1%～100%FS(全程不分档）

11、变形示值误差：≤±1%

12、变形分辨力：1/300000

13、变形采集频率：可调，高达1000Hz

14、位移示值误差：≤±1%

15、位移分辨率：0.01mm

16、位移行程范围：250mm

17、活塞移动速度范围：0.01～100mm/min

18、较大拉伸试验空间：820mm

19、两侧立柱间距：545mm

20、较大压缩试验空间：720mm

21、安全防护：过载、过流、过压、欠压、过速、限位

22、外形尺寸（长×宽×高）

主机：（898×764×2400）mm

油源：（920×720×1820）mm

23、整机重量：约2900kg

24、电 源：380V，50Hz，2.5kW



PFOTEK605高端油源电液伺服万能试验机特点

（一）机械工艺结构：

该主机为传统的经典机型，经有限元分析，刚性大、稳定可靠、结构设计合理，并经长久的实践经验和持续改进完善，配置标准化、故障率底、可靠耐用，同时具有良好的整体效果。控制柜操作台人性化设计，操作方便、外观新颖。在试验过程当中，可能由于操作人员的疏忽等一些突发因素的影响，试验机可能会发生损坏。有时候可能会危及到实验员的安全。所以我们必须在试验机加安全限位装置，过载保护的防护装置。本系统采用防护系统的冗余设计，增加了试验机的安全等级。

1、主机采用双空间六柱结构，上空间进行拉伸试验，下空间进行压缩试验结构紧凑、下围壳与底座为固定装置，布局美观安全防尘。

2、油缸下置式，移动横梁采用电机驱动链轮链条带动丝杠旋转，调整试验空间和外接油源实现液压夹紧。拉伸空间位于主机的上横梁和移动横梁之间，压缩、弯曲、剪切试验空间位于主机移动横梁和工作台之间；

3、消隙机构：完全消除丝杠间隙对试验结果的影响，另加导向机构、保证试样在拉伸过程中受力轴线始终与试样中心重合。

4、独立低噪音琴台式伺服油源、电器一体化控制柜、实用美观、具有可靠性。伺服油源配置高性能高压齿轮泵和伺服比例阀，控制准确。另加独立夹紧液压系统，确保式样夹持稳固，拉断式样后不掉落。

5、银飞专用插卡式全数字闭环控制系统，响应速度快、可靠性高。抗干扰能力强。软件可实现试验力、位移、变形的三闭环高精度控制，控制方式间能任意组合，平滑切换。完全满足GB/T228-2010《金属材料室温拉伸试验方法》的要求。

6、控制系统具有网络接口，可方便实验室联网操作及实验结果的网络传输

主要部件性能特点

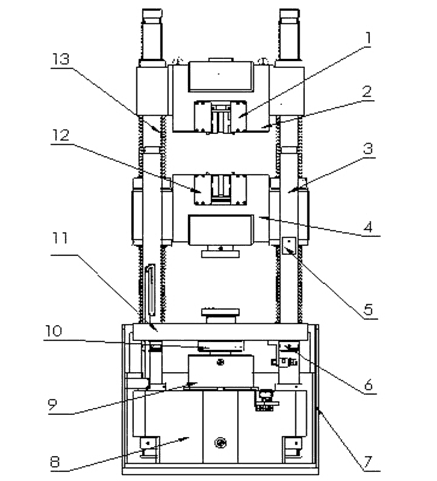

结构介绍：
1、上钳口座；2、上横梁；3、立柱；4、中横梁；5、按钮盒；6螺母；7底壳板；8、底座；9、油缸；10、传感器；11、工作台；12、下钳口座；13、丝杠

结构特点
1、工作台采用优质碳素结构钢，上平面精磨工艺精度高。从而上下运行平稳下平面连接传感器及活塞形成硬连接结构，从而上下运行平稳大大提高了产品精度和可控性。
2、上横梁、移动横梁采用优质碳素铸钢件，经取样做物理分析及其它性能试验，具有韧性和强度高等特点。独特的半开式钳口座，刚度高、无变形适合钢厂超大工作量对螺纹钢等式样的拉伸。
钳口卡板与钳口座之间设有衬板，从而有效的保护钳口座免受磨损破坏。另外钳口采取燕尾式结构《精密加工》，消除出始力前的间隙，提高了示值精度及分析材料真实变化曲线。
3、立柱设有卡环槽，需要时、可把上横梁上调后固定在主机立柱环槽上，从而加大实验空间。立柱采用中碳钢，刚度高、表面镀硬铬抛光处理，美观、防绣性好抗磨损、快速调整空间，减轻实验员调整工作强度。
4、丝杠采用高性能碳素结构钢，经过调质等工艺处理，提高韧性及硬度、传动过渡平稳可靠。
5、伺服油缸采用间隙密封，独特的静压支撑、生成油膜无摩擦的导向技术，使用寿命长。
6、在立柱上安安装刻度尺，用来观察油缸上升位置，避免事故发生。
7、工作台下面有导向结构，使下夹头中心线与试验机拉力轴线同轴度为5%（大大优于国标小于12%要求）；
8、进口电液伺服阀，内啮合油泵，噪音低，运行平稳；
9、油源使用钢板成型，表面喷塑处理，大理石台面可放置电脑和打印机，干净整洁，节省空间。

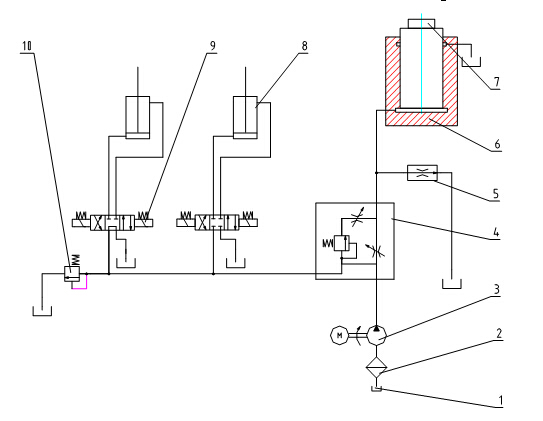

油源及液压原理图
PFOTEK605高端油源电液伺服万能试验机油源由油箱、油泵电机组、溢流阀、电磁换向阀等组成。主油源由油箱1油泵电机组3、过滤器2、伺服阀4以及电磁换向阀9组成，均置于控制柜外壳内的下方，与油缸6和高压橡胶软管经配管连接。油源液压原理图（见下图）

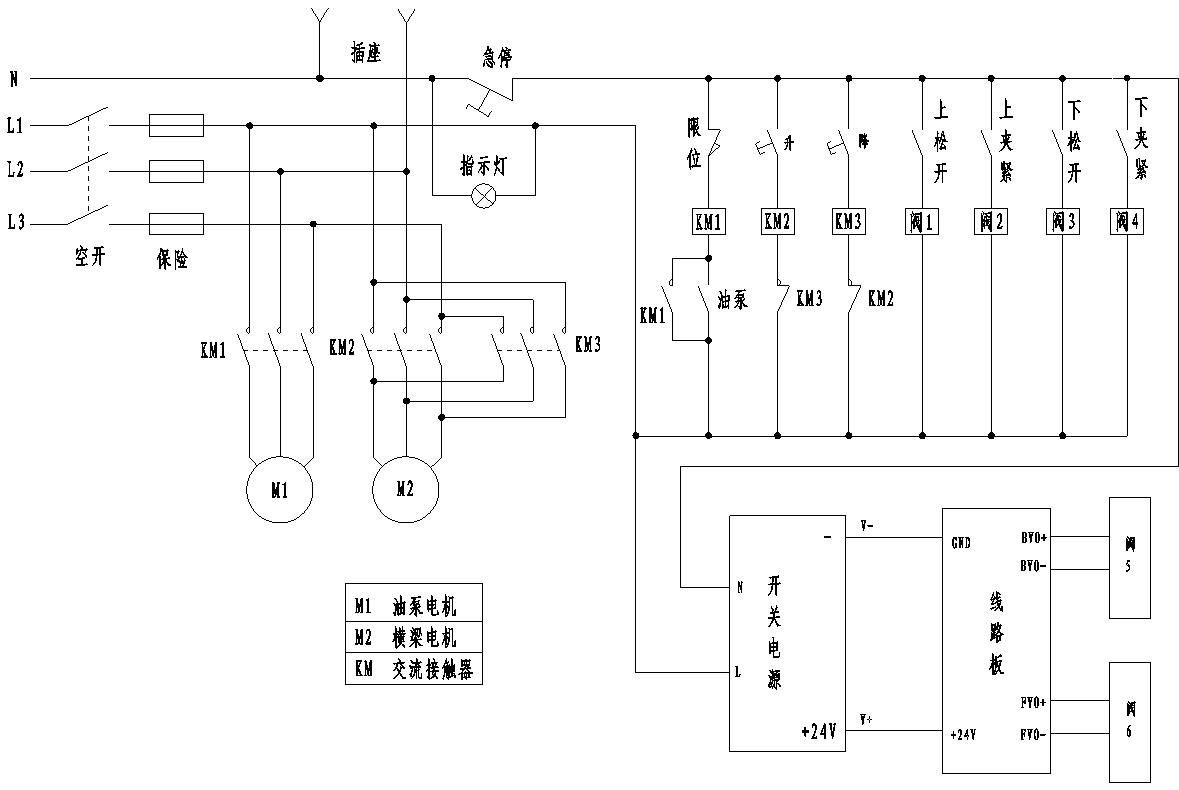

设备配置

1、主机：600kN油缸下置式一台

2、电液伺服油源：一体式一台

3、电液伺服阀：意大利ATOS伺服阀一个

4、内啮合齿轮泵：意大利马祖奇一个

5、负荷传感器：600kN一只

6、手控盒：有磁力，可吸附于机架任意位置一个

7、引伸计：YYU10/50（北钢院）一只

8、专用数据采集卡：一个

9、专用测控软件：一套

10、商用品牌电脑：联想一台

11、品牌打印机：惠普彩色喷墨A4一台

12、附具：一套

拉伸附具：圆钳口Ø10～Ø18mm、Ø18～Ø29mm、Ø29～Ø40mm；平钳口2～16mm、16～30mm，各1付；

压缩附具：Φ188mm ，1套；

弯曲附具：Ø30mm压头，支辊宽度140mm，跨距360mm，1套；

有机玻璃防护罩，1套；

地脚螺栓：M16X300mm，四根

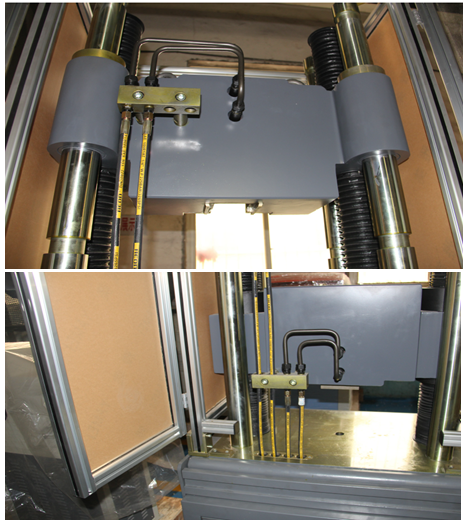

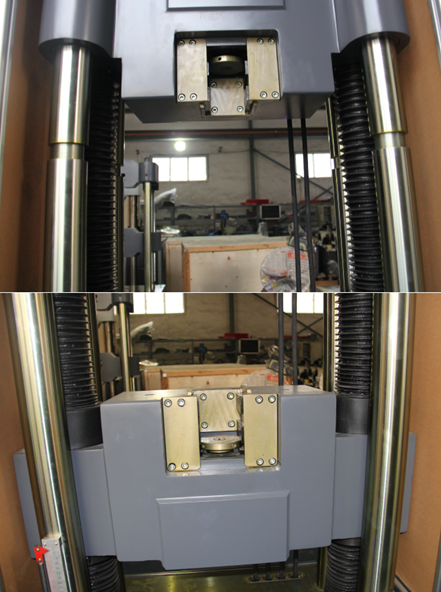

PFOTEK605高端油源电液伺服万能试验机细节图

保修范围

PFOTEK605高端油源电液伺服万能试验机保修一年，终身服务。

曲线模式
PFOTEK605高端油源电液伺服万能试验机可以进行曲线模式的自由切换，也能够进行多种试验曲线及报告：这款系统里面还有管理用户权限的功能，在使用者登陆之后，可以根据权限开放的操作来进行对应的操作功用模块；选用较为先进的多线程技能收集数据，速率快，稳定性强，并能主动对传感器数据进行各种抗扰处理，避免了偶尔收集失利带来的控制失效等缺陷；还有着具有功用强大的报表修改功用，在使用的时候，我们还可以根据我们的请求进行一个编制实验报告，输出我们想要和测量的成果，输出的数据还可以使用Word等格局保留，便于修改和备份。此文章来自校验仪。
