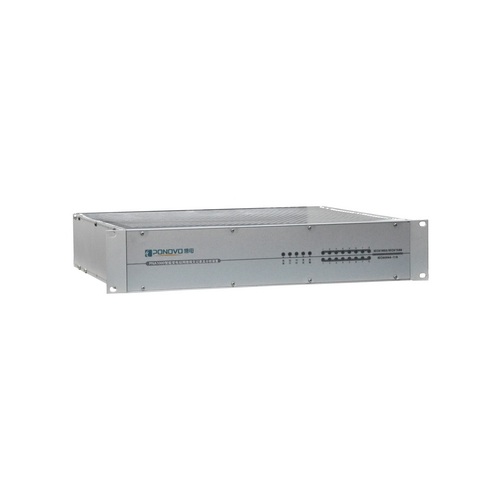

PNA1000智能变电站网络报文记录及分析装置
PNA1000智能变电站网络报文记载及剖析装置1100Mb/s记载存储才能，100%完整性及准确性，0丢包 国网电科院8项EMC测验四级认证 经过国网电科院规约测验。 NA1000智能变电站网络报文记载及剖析装置用于智能变电站的网络通讯体系、通讯进程及各类通讯报文的实时监听，实时剖析及预警，全进程、全景数据及反常事情实时记载。为变电站体系牢靠、安全、经济运行保驾护航。 PNA1000智能变电站网络报文记录及分析装置的记录 通过监听网络通讯过程及设备通讯状......
产品描述
PNA1000智能变电站网络报文记载及剖析装置1100Mb/s记载存储才能，100%完整性及准确性，0丢包 国网电科院8项EMC测验四级认证 经过国网电科院规约测验。
NA1000智能变电站网络报文记载及剖析装置用于智能变电站的网络通讯体系、通讯进程及各类通讯报文的实时监听，实时剖析及预警，全进程、全景数据及反常事情实时记载。为变电站体系牢靠、安全、经济运行保驾护航。
PNA1000智能变电站网络报文记录及分析装置的记录
通过监听网络通讯过程及设备通讯状态，及时预警、排除由于网络通讯设备故障可能造成的变电站系统瘫痪或故障。
通过监听及分析站控层、过程层各类网络报文，及早预警、排除二次设备和系统的隐患。
通过对全景数据及异常事件的记录，为对变电站运营过程、站内设备故障、二次系统故障的深入细致的分析，提供原始数据依据和多视角、全方位分析方法。
FPGA高精度硬件
采用高性能的FPGA对接收到的报文进行硬件打时标，时标精度可到50ns，这样对整个站内系统的实时性过程可以进行精确的记录和分析。对MU的采样值抖动可以更精确的记录。
高效数据压缩技术
采用高压缩比数据压缩算法，在保证数据100%正确、100%完整的前期下，对于站内常见报文数据的压缩比可到4:1。从而与同类产品相比，在配备硬盘相同的前期下，可实现更长时间的数据存储，为数据分析提供更全面的依据。
记录文件格式为标准Pcap格式
记录文件格式为标准的“.pcap”格式，故无需文件转换，该系统生成的记录文件即可被其它软件或设备共享使用。

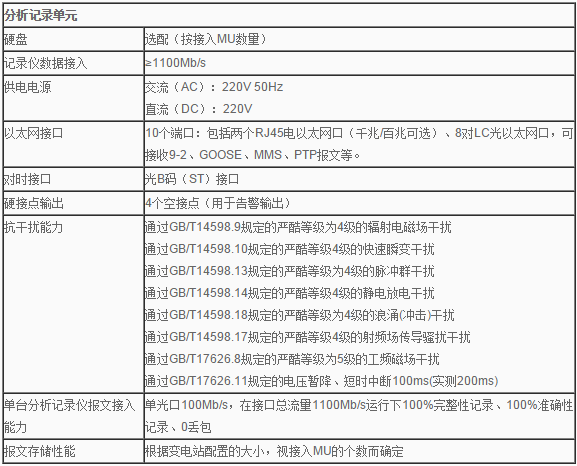

技术参数
技术参数
大流量数据接入的准确性
单台记录仪满负荷（1100M/s）流量接入情况下，可保证报文100%完整性记录、100%准确性记录、0丢包。并在帧长64/128/256/512/1024/1280/1518字节且在光口满负荷情况下无异常现象发生。此文章来自校验仪。
