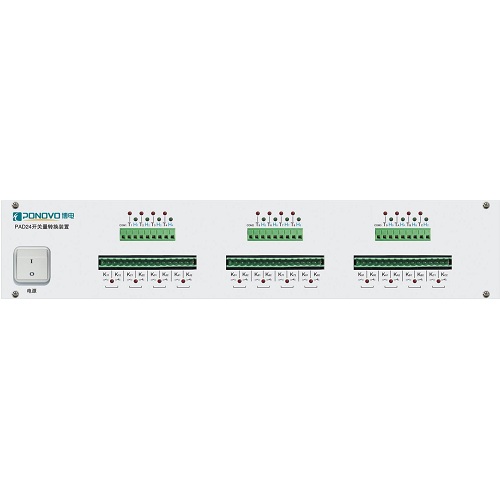

PAD24开关量转换装置
PAD24开关量转换装置，顾名思义，开关量装换装置，就是用来对开关量已经一个转换输出输入的一款 仪器仪表 ，主要是运用在多通道或者个别仪器使用的开关量需要进行转换的装置。PAD24开关量转换装置其实主要是用在对保护装置，还有对数字的仿真开关量的输入输出接口转换及电气隔离，这样子可以通过PAD24开关量转换装置来进行一个量的转换加上一个安全隔离。 通过PAD24开关量转换装置，保护及自动化装置的动作接点（空接点，带电位接点），被转......
产品描述
PAD24开关量转换装置，顾名思义，开关量装换装置，就是用来对开关量已经一个转换输出输入的一款仪器仪表，主要是运用在多通道或者个别仪器使用的开关量需要进行转换的装置。PAD24开关量转换装置其实主要是用在对保护装置，还有对数字的仿真开关量的输入输出接口转换及电气隔离，这样子可以通过PAD24开关量转换装置来进行一个量的转换加上一个安全隔离。
通过PAD24开关量转换装置，保护及自动化装置的动作接点（空接点，带电位接点），被转换成光电隔离的0V-5V电平信号，数字仿真开关量输出由+5-+24V电平（TTL、COMS、光耦兼容）或空接点转换成12组（每组各有一常开和常闭）空接点。
开关量输出转换功能
输入端（连接RTDS）
路输入，空接点、TTL电平、COMS和光耦兼容
输出端（连接保护装置）
12路输出，每路为常开、常闭独立空接点输出；
接点容量：125VDC，0.5A
输入、输出延时：≤5ms
PAD24开关量转换装置特点
2、信号双向转换，既可以由保护装置到仿真系统，也可以由仿真系统到保护装置。
开关量输入转换功能
输入端（连接保护装置）
24个输入端（12对，分3组隔离，每组4对）；
每组由跳闸(T)输入接点和合闸(H)输入接点组成，跳闸(T)输入接点有优先权；
3组开入量隔离电压大于500VDC；
输入空接点（0—1KΩ）及电平(15V—250V)兼容；
开入接点动作有LED显示
输出端（连接RTDS）
与输入对应的24个输出端
输出0-5V电平，输出阻抗51Ω
输入、输出通过光电隔离，隔离电压大于1000VDC
输入、输出延时≤40us；
尺寸
尺寸
尺寸和重量：436mm252mm86mm，3kg；
电源：AC220V10%频率:50Hz
PAD24开关量转换装置主要的功能还有特点以及具体参数就是这样子，其实PAD24开关量转换装置不难理解的。主要是PAD24开关量转换装置就是用于进行转换测试的。像现在有很多的输出端口在测试的时候都会有一个不同的接头，那么就需要一个转换装置来把电信号进行一个转换，这个时候PAD24开关量转换装置就可以很好的搞定这个问题了。一旦电信号进行了转换，输入输出都没有问题了。此文章来源于校验仪。
