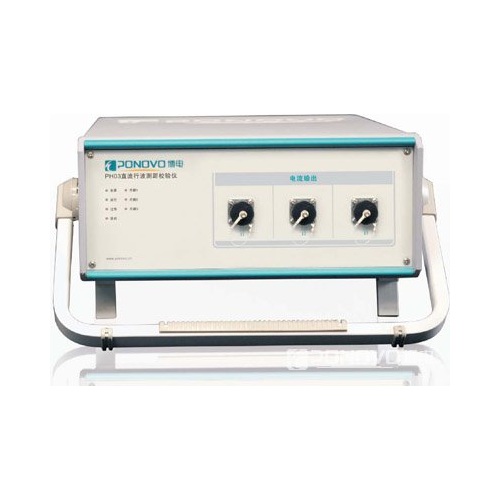

PH03直流行波测距校验仪
PH03直流行波测距校验仪较大的特点就是这边有着三通道的宽频带，PH03直流行波测距校验仪包括3通道宽频带、高速电流信号源，能够完整地、高质量地复现行波故障信号。其实这款北京博电校验仪软件，还有具有故障回放功能，可以很好的查看到更好的查看到数据的问题。PH03直流行波测距北京博电校验仪能够按照电力系统故障电流行波的北京博电EMTP仿真波形数据或现场记录输出相应的行波信号，支持读取Comtrade格式数据文件。北京博电提供自行定制波形......
产品描述
PH03直流行波测距校验仪较大的特点就是这边有着三通道的宽频带，PH03直流行波测距校验仪包括3通道宽频带、高速电流信号源，能够完整地、高质量地复现行波故障信号。其实这款北京博电校验仪软件，还有具有故障回放功能，可以很好的查看到更好的查看到数据的问题。PH03直流行波测距北京博电校验仪能够按照电力系统故障电流行波的北京博电EMTP仿真波形数据或现场记录输出相应的行波信号，支持读取Comtrade格式数据文件。北京博电提供自行定制波形输出软件，方便实验室校验测试。
装置与PC机通过以太网口通讯。由联机软件实现波形的选择、下载和输出。软件支持Comtrade格式数据文件回放。用户可设置信号输出变比、回放过程数据输出频率、故障前时间、回放触发方式等。
行波测距校验仪可以应用于行波测距系统的开发以及实验室和现场调试中。
行波测距校验仪的主要功能是将存储的行波波形数据通过D/A和电流放大器输出，产生模拟的故障行波信号。校验仪具有6路输出端子，可以同时回放1~6路行波电流。每路数据长度较大为512K word。可以回放采样频率10MHz的行波信号。后面板上的2对开关量端子（1对快速开入和1对快速开出）与GPS同步接口，用于实现多机本地与异地同步测试使用。
高速回放功能
●支持较大数据采样率10MHz；
●装置支持故障前慢速回放，很长回放时间50 s,很短回放周期80 ms；
●支持回放功能：单次、连续（幅值小于5A）、GPS分脉冲触发、开入组合触发；
●高性能线性电流放大器
●波形光滑真实，波形无毛刺
●幅值准确，可精确至0.5%
●异地同步，异地装置GPS触发同步误差≤0.5μs
●高速回放，较大数据采样率10MHz
●宽频域，0~500KHz（3dB带宽）
●优良的暂态特性，上升下降时间小于3μs
PH03直流行波测距校验仪保护功能
●电流开路保护和报警
PH03直流行波测距校验仪高速电流源
●输出通道：3路
●波形有效值范围：0.5≤1＜10A，精度≤0.5％；
●波形有效值范围：0.1≤1＜0.5A，精度≤1％±1mA；
●幅频特性：0Hz~500KHz（3dB带宽）；
●放大器电流输出暂态特性： 输出上升下降时间为3μs，5A的梯形波电流，正负超调量<10%；
●电流参数：故障波输出时，瞬时较大值15A；能够短时输出有效值10A的电流；能够连续输出有效值5A电流；
●额定功率：单通道为 60VA；
●幅值精度：测试波形—50Hz正弦波；
PH03直流行波测距校验仪接口
●计算机接口：以太网口
●GPS同步接口：两套装置通过GPS分脉冲同步的输出时间差能够达到≤0.5μs。
输出同步
●同一装置不同通道间输出的同步误差不大于0.2μS；
●两套装置通过GPS分脉冲和快速开入量等方式同步，输出的同步误差不大于0.5μS；
