Fluke RotAlign Elite是搭载Sens Align7的高精度激光对中仪，单激光传感器架构，支持多机组、万向轴原位对中，集成振动测量与ARC4.0云端管理，解决旋转设备轴对中运维痛点。

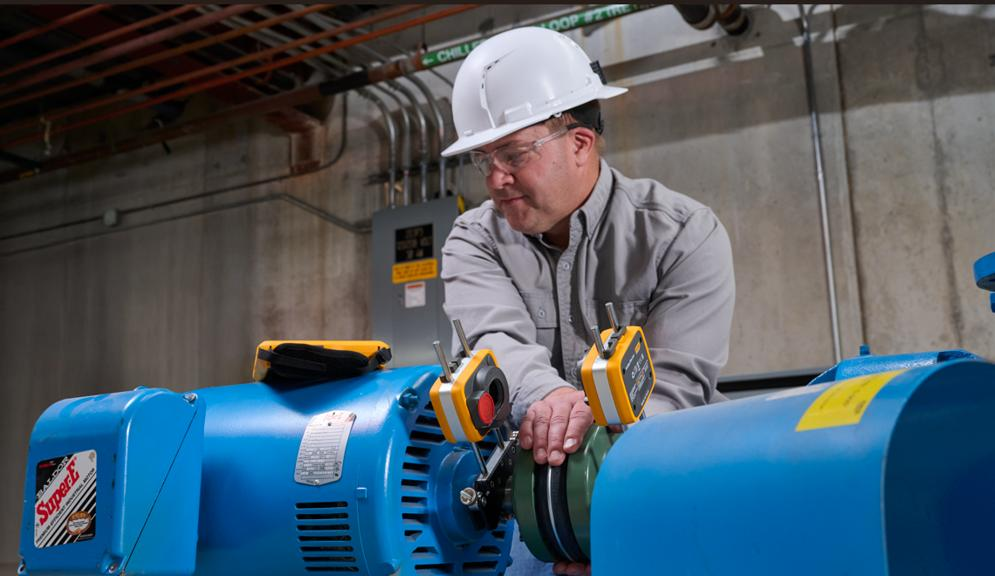

1、产品简介

工业旋转设备的轴系对中质量，直接决定泵组、风机、压缩机等设备的运行可靠性，轴系错位会带来轴承损耗加剧、密封件损坏、非计划停机、能耗升高等一系列运维难题，现场经常遇到大错位工况、多机组联调、复杂联轴器布局等棘手的对中任务，传统对中设备存在安装步骤繁琐、长距离测量稳定性不足、环境干扰造成数据漂移等选型痛点。

Fluke RotAlign Elite为RotAlignTouch高端方案升级型号，搭载SensAlign7技术平台，属于面向复杂工业工况的专业激光对中检测设备。Elite采用单传感器搭配双探测器光学架构，拓展光学测量距离，提升测量稳定性，面向石油化工、电力、冶金、水处理、制造工厂等行业，服务设备安装调试、预测性维护、故障诊断等工作场景。设备支持最多14台设备串联机组对中、多联轴器布局、原位万向轴对中等复杂工况，集成软脚诊断、移动模拟器、高级垂直对中、实时趋势监测、振动测量等功能，兼顾测量采集、故障分析、数据归档全流程，帮助现场工程师完成旋转设备的对中校准与综合设备诊断工作。

2、产品核心功能与技术原理

Fluke RotAlign Elite整套系统分为光学测量硬件、本机操作软件、ARC4.0云端管理软件三大部分，技术原理通俗拆解如下：

2.1单激光硬件技术

Elite采用单激光器+单传感器，传感器内部集成双PSD位置敏感探测器、MEMS倾角仪与冻结帧测量模块。区别于传统双激光收发设备，整套硬件仅需要布置一套激光发射接收单元，即可同时采集水平、垂直两个方向的轴对中偏差数据。冻结帧功能可以锁定测量时刻的采集数据，即便设备存在较大初始错位，也可以完成有效读数，不需要人工提前做预对中复位，降低现场硬件调试门槛。MEMS倾角仪实时采集姿态角度，消除人工盘轴操作带来的角度读取误差。

2.2ASI主动情景智能算法

现场环境的设备振动、轴系转动扰动、人员操作偏差，都会干扰激光对中测量结果。ASI主动情景智能，会在测量与修正全过程持续识别外部扰动因素，对测量数据做实时补偿，同步对操作人员给出步骤引导，降低人为操作带来的数据偏差，提升恶劣工况下测量结果可复现性。

2.3软件配套核心能力

实时移动修正：调整设备地脚垫片时，屏幕同步刷新水平、垂直方向偏差数值，技术人员可以一边调整一边读取结果，减少反复盘轴复测的次数。

ROI收益计算器：内置在本机软件内，用户填入设备停机损失、备件更换成本、能耗参数，软件自动计算精准对中后，减少停机、延长部件寿命、能效改善带来的节约成本，量化维护工作的价值。

可定制报告系统：内置简略、完整两套基础模板，支持自定义报告内容、调整章节顺序，保存自定义模板，输出包含3D模型、偏差数值、调整建议的检测报告。

ARC4.0云端管理：设备无线连接PC端ARC4.0软件，实现测量数据云端存储共享，打通现场运维人员和后端可靠性管理团队的数据链路，方便做设备绩效跟踪、历史数据回溯。

复合诊断能力：集成软脚诊断、移动模拟器、高级垂直对中、原位万向轴对中、多机组对中、振动测量、实时趋势监测，覆盖从单台泵到多机组联调的各类任务。

3、详细技术参数表

4、产品核心优势（对比市面同类产品差异化亮点）

市面上多数激光对中产品以双激光收发架构为主，Fluke RotAlign Elite在硬件与软件层面形成差异化，解决现场多项实际痛点：

硬件部署简化：Elite单激光技术，仅需要一套激光器与传感器，现场安装固定的组件更少，减少夹具调试、线缆布置工作量，缩短前期布置时间，狭小联轴器空间内作业更加友好。很多同类双激光设备，遇到初始错位很大的工况，需要人工先预对中，否则激光容易脱离接收靶面，Elite冻结帧测量功能可以应对大错位初始状态，无需预对中。

算法抗现场扰动：ASI主动情景智能，持续补偿振动、轴转动带来的数据干扰，不只是输出测量数值，同时引导操作人员规范操作，降低新手操作失误概率，测量结果重复性更好。

复杂工况适配能力强：支持14台机组串联对中、万向轴原位对中，很多中端对中设备仅支持2-4台设备简单对中，面对大型炼化、电厂多联动机组时功能受限。

软件增值工具完备：本机集成ROI计算器，不需要额外Excel表格计算，直观展示维护投资收益；报告支持高度自定义，适配企业内部标准化归档要求；ARC4.0软件打通云端协同，实现现场与后台可靠性团队数据互通。

一体化诊断，不局限单纯对中：Elite内置振动测量、软脚诊断、趋势监测，一台设备完成对中+基础振动故障筛查，减少多套检测仪器来回切换的麻烦。

5、产品适用场景

设备新机安装调试：泵-电机机组、风机、压缩机、齿轮箱、汽轮机辅机等旋转设备新机就位，联轴器轴系校准，包含垂直安装、万向轴传动等特殊结构。

检修后回装校准：设备大修、轴承更换、底座修复之后，开展联轴器对中，软脚排查，消除底座变形带来的隐性偏差。

大型联动机组维护：石油化工、电厂工艺链，多台设备串联机组，最多支持14台机器的整套轴系对中，多联轴器复杂布局检测。

预测性维护巡检：定期巡检，采集轴对中数据，做趋势监测，识别热膨胀、底座沉降带来的偏移，提前规避故障风险，附带基础振动检测。

原位万向轴设备：万向联轴器传动设备，无需拆卸万向轴，直接原位完成对中测量，减少拆装工时。

工厂数字化运维归档：测量数据云端归档，生成标准化报告，用于设备全生命周期管理，维护成本量化评估。

适用行业：石油化工、火电水电、冶金矿山、水处理、造纸、大型制造业、能源装备运维。

6、操作与使用优势

Fluke RotAlign Elite兼顾资深工程师与新上手操作人员的使用体验，从部署到输出报告形成闭环：

现场部署环节：单激光组件安装，夹具固定步骤少，减少零部件清点、安装调试耗时；遇到设备初始错位较大，不用人工预调联轴器，仪器依靠冻结帧功能完成数据采集。

测量调整环节：屏幕以3D可视化视图直观展示水平、垂直方向偏差数值，给出垫片增减调整量；开启实时移动模式，调整地脚时数值同步刷新，不用反复停机盘轴，缩短调试工时。

复杂工况向导：软件内置向导式操作流程，针对多机组、万向轴、垂直对中等特殊工况分步引导，降低复杂任务的操作门槛。

报告与数据管理：可保存自定义报告模板，每次测量一键输出企业格式报告；ROI计算器直接输出维护收益参考；测量数据无线同步ARC4.0，后端团队可以直接调取历史数据，不用现场拷贝U盘传递文件。

故障复合排查：完成对中之后，可以直接启用软脚诊断、振动测量，一次性排查底座问题与振动异常，减少多仪器轮换作业。

7、售后保障与产品资质

Fluke RotAlign Elite属于福禄克工业检测产品线，整机按照工业仪器标准执行生产校验。

计量校准：设备出厂附带原厂计量相关资料，支持第三方计量机构年度计量校验，满足工厂ISO设备管理体系对于检测仪器的溯源要求。

售后支持：整机享有原厂标准质保服务；可选择付费样机演示、现场技术培训服务；提供硬件维修、备件更换、软件版本升级服务。

技术文档资源：配套完整操作手册、技术白皮书，提供设备操作教程，支持企业内部工程师技术能力建设。

采购配套服务：可申请样机演示、免费试用评估，便于采购前完成工况适配验证。

提示：仪器的计量周期建议按照企业设备管理制度执行，定期校验保障测量结果可信度。

8、常见问题FAQ

Q1：Fluke RotAlign Elite对比普通双激光对中仪，在大错位工况下使用有什么区别？

A：普通双激光设备，设备错位较大时激光光斑容易脱离接收靶面，需要人工预对中；Elite依靠冻结帧功能，初始大错位条件下也可以完成读数，减少前期预对中操作，但是设备实际调整依旧需要按照工艺要求完成复位。

Q2：Elite可以直接替代振动分析仪做全套振动故障分析吗？

A：本机集成的是基础振动测量功能，用于配套对中工作做辅助筛查；如需深度频谱故障诊断，建议搭配专业振动分析设备。

Q3：ARC4.0软件是否必须付费购买才可以使用？

A：Fluke RotAlign Elite配套支持ARC4.0软件基础连接能力，高级管理功能以官方产品说明为准。

Q4：万向轴原位对中，是否需要拆卸万向轴部件？

A：该机型支持原位万向轴对中，在满足测量安装条件前提下，不需要拆卸万向轴本体，减少拆装工作量。

Q5：ROI计算器输出的成本节约数值，是否可以直接作为财务结算依据？

A：ROI计算器为参考估算工具，输入参数由用户自行填写，输出结果用于维护工作价值评估，不直接作为财务结算凭证。

Fluke RotAlign Elite（Elite）面向工业现场复杂旋转设备对中场景，依托单激光硬件架构、ASI主动情景智能算法，兼顾测量精度、操作便捷性与数字化数据管理能力，解决大错位设备、多联动机组、万向轴设备等传统仪器难以处理的运维痛点。从设备安装调试、检修回装到预测性巡检，该设备打通测量、诊断、报告归档全流程，适配工厂设备可靠性管理的实际需求。选型采购阶段，企业可以申请样机演示试用，结合自身机组工况，验证Fluke RotAlign Elite与现场业务的匹配度，降低选型风险。
