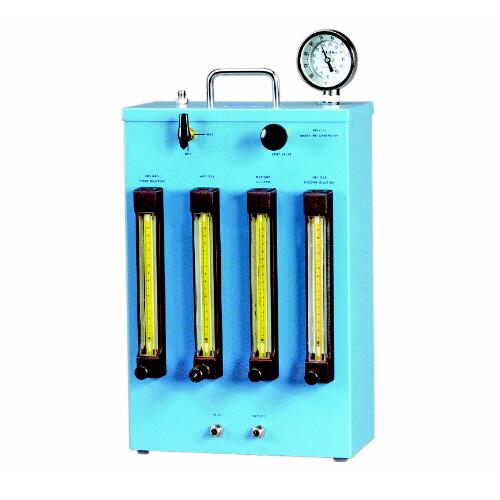

DRUCK MG101湿度计校验设备
通用电气的Panametrics MG101湿度计校验 系统用于在载流子气流中产生精确、可重复的水汽水平。这个主露点/ frostpoint生成系统达到的精度1C在连续可调的范围内。它可以用来重新校验或验证通用电气公司的 测量仪 的校验。此外，它还可用于为任何目的生成一种精确的可再生水浓度。使用MG101湿度计校准系统产生精确、可重复的水位载气气流中的蒸汽。这主要露/霜点生成系统达到精度1.8F(1C)内连续可调的范围内。MG101采用了基本的气体原理稀释。干燥的气体被......
产品描述

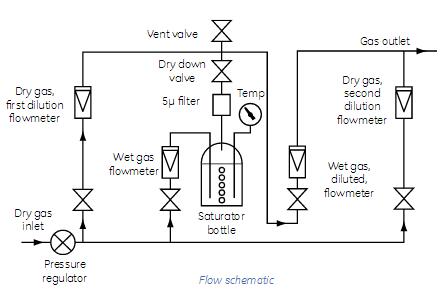

通用电气的Panametrics MG101湿度计校验系统用于在载流子气流中产生精确、可重复的水汽水平。这个主露点/ frostpoint生成系统达到的精度±1°C在连续可调的范围内。它可以用来重新校验或验证通用电气公司的测量仪的校验。此外，它还可用于为任何目的生成一种精确的可再生水浓度。使用MG101湿度计校准系统产生精确、可重复的水位载气气流中的蒸汽。这主要露/霜点生成系统达到精度±1.8°F(±1°C)内连续可调的范围内。MG101采用了基本的气体原理稀释。干燥的气体被管道输送到系统中，在那里分为两个流。一个流是饱和的在已知的温度下，水蒸汽另一个流保持干燥(见流程示意图下一个页面上)。这两条溪流是混合的。是饱和的河流被不同数量的水稀释干气产生所需的气体/水汽混合物。
特征和好处：
特征和好处：
在载气中产生精确的、可重复的水汽
一代是-75°范围10°C霜/露点(在典型环境温度)
对湿度传感器进行准确的现场校准/验证
内在防爆——不使用电力
使用干燥空气或氮气作为源气体
MG101规范
产生露点/霜点温度范围
-103°F 50°F(-75°C 10°C)低于环境温度(相当于1.2 ppmv至12120 ppmv)在气体atm在68°F(20°C)环境温度)
精度
±1.8°F(±1°C)露珠/霜点温度
进口天然气供应
氮首选,供应气体必须45°F(25°C)干燥机比很干燥的露珠/霜冻点温度要产生
较大流量
19.5 SCFH(9.2升/分钟)
惰性气体供应压力
55 psig至60 psig(4 bar至5 bar)
出口压力
环境为10 psig(1 bar)，可调
尺寸(w x hx d)
在x 18的x 18中
(304.8毫米x457.2毫米x152.4毫米)
重量(干)
25磅(11.3公斤)
进口和出口连接1/4的接头套管®管配件
一代是-75°范围10°C霜/露点(在典型环境温度)
对湿度传感器进行准确的现场校准/验证
内在防爆——不使用电力
使用干燥空气或氮气作为源气体
MG101规范
产生露点/霜点温度范围
-103°F 50°F(-75°C 10°C)低于环境温度(相当于1.2 ppmv至12120 ppmv)在气体atm在68°F(20°C)环境温度)
精度
±1.8°F(±1°C)露珠/霜点温度
进口天然气供应
氮首选,供应气体必须45°F(25°C)干燥机比很干燥的露珠/霜冻点温度要产生
较大流量
19.5 SCFH(9.2升/分钟)
惰性气体供应压力
55 psig至60 psig(4 bar至5 bar)
出口压力
环境为10 psig(1 bar)，可调
尺寸(w x hx d)
在x 18的x 18中
(304.8毫米x457.2毫米x152.4毫米)
重量(干)
25磅(11.3公斤)
进口和出口连接1/4的接头套管®管配件
