手持式DPI705E测试 风扇和鼓风机的微差压值计算空气流速很方便 。风扇和鼓风机应用于各种领域,从日常生活中使用的干燥器或空气净化器到工业用大型设备,如工厂中的空调控制或炼铁炉供氧等。皮托管是用于流体流速测量的测压仪器之一。 DPI705E微差压机型 有两个压力测量端口,通过测量这些端口之间的微压差值来计算空气流速。 手持式DPI705E 是一款与测量气压或液压的泵连接在一起,就可以用来测量各种压力的测量装置。 DRUCKDPI705E手持式压力指示......
产品描述
手持式DPI705E测试
风扇和鼓风机的微差压值计算空气流速很方便。风扇和鼓风机应用于各种领域,从日常生活中使用的干燥器或空气净化器到工业用大型设备,如工厂中的空调控制或炼铁炉供氧等。皮托管是用于流体流速测量的测压仪器之一。DPI705E微差压机型有两个压力测量端口,通过测量这些端口之间的微压差值来计算空气流速。
手持式DPI705E

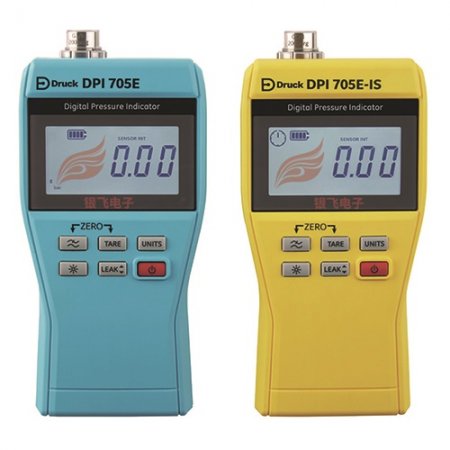

是一款与测量气压或液压的泵连接在一起,就可以用来测量各种压力的测量装置。DRUCK DPI705E手持式压力指示器的范围有很多款型号。DPI705E既有非本质安全型(蓝色)也有本质安全型(黄色),DPI705E可以选择可以进行远程控制的压力传感器,除了可以测量压力还可以测量温度,但是需要选择配件。用户在选择适合自己的数字压力测试仪时,需要清楚自己需要的是非本质安全型还是本质安全型的,还需要确定测量的压力是表压、绝压还是差压以及测量的量程、精度,或者还除了测量压力,还需要测量温度等,确认好之后才能确定型号和需要选用的配件,才能正确的选型。DPI705E系列结构紧凑、坚固耐用专为单手操作和提供所需的许多基本功能,用于系统的日常维护和维护故障排除。手持式DPI705E
Druck手持式DPI705E数字压力测试仪使用操作
48个压力范围从±25mbar到1400 bar(±1.69psi至20000psi/2.5KPa至140MPa)
在-10°C至+50°C的温度范围内,1年的不确定度降至满量程(FS)的0.05%
带校准到期倒计时显示的整体校准记录
坚固耐用的手持设计,带背光高对比度显示屏
泄漏试验、皮重、较大/很小值和过滤器
危险区域可用(本质安全型)
可选远程即插即用压力传感器、电阻温度检测器(RTD)传感器
可选气动和液压手动泵
***DPI705E包括内部绝压、表压/差压传感器
DPI705E压力指示仪的内部压力传感器使用操作说明书
内部压力传感器可选量程 | |||||
压力范围 | Abs | 表压 | 压差 | 标准精度型 | 高精度 |
25 mbar / 10 inH2O / 2.5 kPa | - | ü | ü | ü | - |
70 mbar / 1 psi / 7 kPa | - | ü | ü | ü | - |
200 mbar / 3 psi / 20 kPa | - | ü | ü | ü | - |
350 mbar / 5 psi / 35 kPa | ü | ü | ü | ü | ü |
700 mbar / 10 psi / 70 kPa | ü | ü | ü | ü | ü |
1 bar / 15 psi / 100 kPa | ü | ü | ü | ü | ü |
2 bar / 30 psi / 200 kPa | ü | ü | ü | ü | ü |
3.5 bar / 50 psi / 350 kPa | ü | ü | - | ü | ü |
7 bar / 100 psi / 700 kPa | ü | ü | - | ü | ü |
10 bar / 150 psi / 1000 kPa | ü | ü | - | ü | ü |
20 bar / 300 psi / 2 MPa | ü | ü | - | ü | ü |
35 bar / 500 psi / 3.5 MPa | ü | ü | - | ü | ü |
70 bar / 1000 psi / 7 MPa | ü | ü | - | ü | ü |
100 bar / 1500 psi / 10 MPa | ü | ü | - | ü | ü |
135 bar / 2000 psi / 13.5 MPa | ü | ü | - | ü | ü |
200 bar / 3000 psi / 20 MPa | ü | ü | - | ü | ü |
350 bar / 5000 psi / 35 MPa | ü | - | - | ü | ü |
700 bar / 10000 psi / 70MPa | ü | - | - | ü | ü |
DPI705E提高了测试效率,通电就可以使用,不需要预热时间。有19个压力测量单位(毫巴,巴,帕,hPa,帕,兆帕等),1、3或5分钟泄漏试验,具有抗冲击性,密封级别是IP54,有带背光的大数字高对比度LCD显示屏,可选带皮带环的携带箱,可选磁性/环形悬挂带,电池寿命长,校准证书作为标准配置提供,压力为bar、psi和kPa;可选UKAS批准的校准可用。

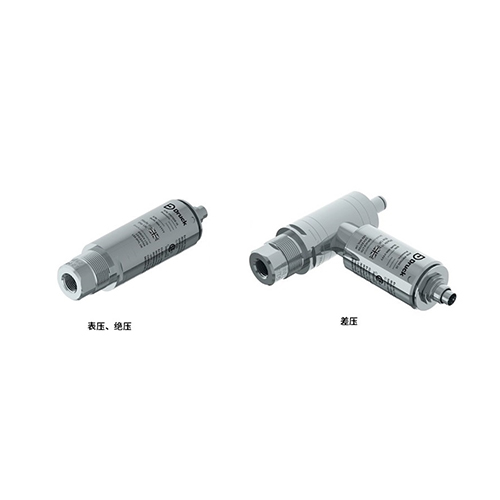

DPI705E的外部远程压力传感器可选量程
外部远程压力传感器可选量程 | |||||
压力范围 | Abs | 表压 | 压差 | 标准精度型 | 高精度 |
25 mbar / 10 inH2O / 2.5 kPa | - | ü | ü | ü | - |
70 mbar / 1 psi / 7 kPa | - | ü | ü | ü | - |
200 mbar / 3 psi / 20 kPa | - | ü | ü | ü | - |
350 mbar / 5 psi / 35 kPa | ü | ü | ü | ü | ü |
700 mbar / 10 psi / 70 kPa | ü | ü | ü | ü | ü |
1 bar / 15 psi / 100 kPa | ü | ü | ü | ü | ü |
2 bar / 30 psi / 200 kPa | ü | ü | ü | ü | ü |
3.5 bar / 50 psi / 350 kPa | ü | ü | - | ü | ü |
7 bar / 100 psi / 700 kPa | ü | ü | - | ü | ü |
10 bar / 150 psi / 1000 kPa | ü | ü | - | ü | ü |
20 bar / 300 psi / 2 MPa | ü | ü | - | ü | ü |
35 bar / 500 psi / 3.5 MPa | ü | ü | - | ü | ü |
70 bar / 1000 psi / 7 MPa | ü | ü | - | ü | ü |
100 bar / 1500 psi / 10 MPa | ü | ü | - | ü | ü |
135 bar / 2000 psi / 13.5 MPa | ü | ü | - | ü | ü |
200 bar / 3000 psi / 20 MPa | ü | ü | - | ü | ü |
350 bar / 5000 psi / 35 MPa | ü | - | - | ü | ü |
700 bar / 10000 psi / 70 MPa | ü | - | - | ü | ü |
1000 bar/ 15000 psi/ 100 MPa | ü | - | - | ü | ü |
1400 bar/20000 psi/140 MPa | ü | - | - | ü | ü |
***DPI705E可以随意选择一个远程传感器配合使用,传感器的校准后得到的数据都在传感器内部存储着,并配备2.9米长的电缆。
用以下方式可以确定系统中是否存在泄漏:
用以下方式可以确定系统中是否存在泄漏:
记录压力随时间的变化。
泄漏测试也可与RTD传感器一起用于记录
温度随时间的变化。
用户定义的1、3或5分钟泄漏测试。
压力范围:内部和远程传感器配有压力接头,25mbar–200bar(10inH2O–3000psi/2.5kPa–20MPa):G1/8BSP内螺纹,差速器参考端口Legris 4mm油管适配器;≥350bar(5000psi/35mpa):高压9/16 x 18UNF外螺纹

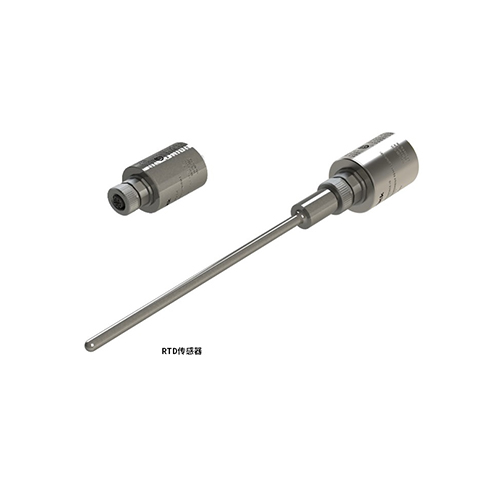

DPI705E可以和PM700E或PM700E-IS外部远程压力传感器配合对压力进行测量,PM700E或PM700E-IS和RTD的接口连接还可以对温度进行测量。PM700E为DPI705E提供远程压力传感器功能,使其更方便直接连接手持仪器时的连接不方便。PM700E是一种“即插即用”设备,拥有自己的校准数据,因此可用于具有多个压力范围传感器可直接与单个DPI 705E仪表一起使用。RTD接口是一个远程接口,用于DPI705E或DPI620G,以允许将PT100RTD探头连接至仪器,以测量温度。测量完成后,会在数字压力测试仪的液晶显示屏上将产生的压力或温度读数读出,以便于用户记录。Druck DPI705E系列手持式压力传感器和可选的温度指示器组合在一起坚固耐用的设计,精确可靠可靠的测量,
