我们前面了解MEGGER阻抗测试仪的内部蓄电池的一切化学特性，除了曲线，离子扩散，等效电池等，我们还来了解一下蓄电池的结构。一个电池必须有几个组件才能正常工作：一个罐子把所有东西和盖子，电解液（硫酸或硫酸氢氧化钾溶液），负极板和正极板，顶部连接将所有类似极性的板焊接在一起然后帖子也连接到顶部的连接极性极板。所有电池都比正极板多一个负极板。这是因为正极板是工作板，如果在很后一个正极的外面没有负极板，很后的正极板的整个外侧不会有任何有反应和创造电力的东西。因此，电池中总是有奇数个极板。

例如a100A33电池由33个极板组成，16个正级板和17个负极板。在这个例子中，每个确定的板被称为100安时乘以16和100的容量按照8小时费率计算，即1600安时。欧洲使用了与美国标准不一样的计算方法。在容量更高的电池中，经常出现四或六个功能的情况。为了避免电池过热，大电流期间电池避免长时间充电或者放电。铅酸电池是一系列的连接到顶部引线的板连接到柱。如果顶部铅，备用电池和小区间连接器不够紧密足以安全携带电子，然后可能会发生过热现象，并损坏电池或在很坏的情况下，由于烟雾或火灾而损​​坏安装的电子设备。防止印版互相接触和短路电池，每块板之间都有隔板。隔板之间紧密连接几乎没有间隙。

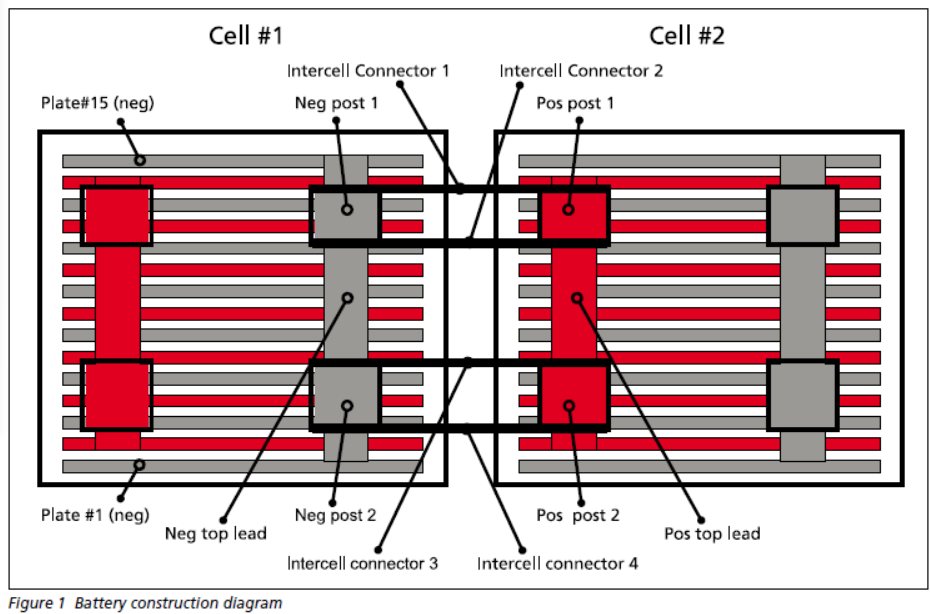

图1是顶部的四柱电池图

蓄电池本身有各种配置，他们可以安排多种方式，数量可能的配置是无止境的。当然，电压在电池配置中扮演着很重要的角色。蓄电池有多个后备电池可以获得更高的电流消耗，更多蓄电池所需的连接，这包括后备电池，小区间连接器和汇流条和电缆。单个后备电池,小电池系统通常是很简单的电池系统，并且是很容易维护的。他们通常有单电池连接固体单元间连接功能范围。因为体积很小可以安装在一个小房间里，它们很难进行测试和维护。多个后备电池,每个极性具有多个后备的电池，它们外形较大且是起到重要的作用。
