MAVOWATT2XX系列电能质量分析仪的基础仪器设置
所有MAVOWATT 2XX电能质量分析仪的基础仪器设置

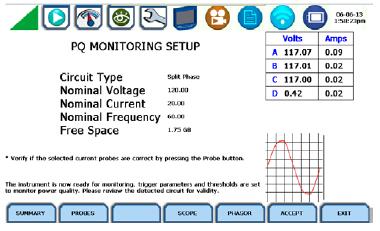

新的MAVOWATT系列提供自动和手动设置。 自动设置是很快捷,很简单的方式。 当连接到通电电路时,仪器会自动检测电路类型,额定电压/电流,并显示它们以供查看。 用户可以设置当前的探头类型并立即开始监视。 仪器将使用基于IEEE 1159 +/- 10%名义推荐的触发器进行配置。 自动设置可用于电力质量和需求/能量。

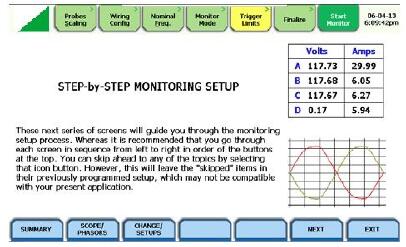

向导设置也可用于设置和触发。 向导设置指导您逐步完成每个设置类别。 向导设置类别有:探头/缩放,接线配置,标称/频率,监控模式,触发限制和终止。 每个类别都可以在任何设置屏幕上使用。 仪器还会通知用户潜在的设置错误,例如电路类型设置和自动检测到的电路类型之间的不匹配。
电源质量测量功能 - 所有MAVOWATT 2XX
MAVOWATT 2XX电能质量分析仪提供很新的电能质量,需求和能量测量以及监控功能。每个型号都符合IEC61000-4-30:2008标准,因此支持EN50160:2009,IEEE 1159,IEEE 519,IEEE 1453和IEEE 1459。
数据采集,每个MAVOWATT 2XX电能质量分析仪对每个电压和电流通道的每个周期进行512次采样。采样是无间隙的,这意味着每个电压和电流周期连续采样,循环之间没有间隙。采样由锁相环(PLL)电路控制,默认情况下参考通道L1(A),其他参考可用。 PLL会自动将采样率调整到电源线频率,以确保仪器总是为每个通道每个周期获取512个均匀间隔的采样。因此,电力线频率的任何变化相应地调整采样率。这转换为60Hz的30.72KHz和50Hz的25.6KHz的采样率。可切换的抗混叠滤波器可以严格遵守IEC61000-4-30 A类。该仪器符合抗混叠滤波器的A级。
通过上述处理获得的数据由16位模拟和数字(A / D)转换器数字化,用于所有电压,电流和功率测量以及仪器中可用的计算。这种数据采集技术适用于IEEE1159定义的低频和中频瞬变。每个循环采样512个采样时间,60Hz时采样时间约为32μs,在50Hz时为39μs,足以在大多数电力系统上记录瞬态活动。 MAVOWATT270和MAVOWATT270 -400电能质量分析仪具有额外的高速瞬态电路,用于1微秒的瞬态检测。
