FLUKE多功能校验仪在校验过程中该注意些什么？我们就拿FLUKE 754EL 热工信号校验仪来说，这是一个能当做多个工具来使用的多功能校验仪 ，可以输出、模拟和测量压力、温度和电信号。而FLUKE多功能校验仪的检测对象很常见的有：环路电源隔离器和两线隔离变送器，首先我们要知道在4〜20mA的控制回路中，环路电源隔离器是 很流行的设备之一；另一个常用的环路隔离设备是两线隔离变送器，这两种设备的故障诊断过程是不同的，现场检测人员应了解其区别。

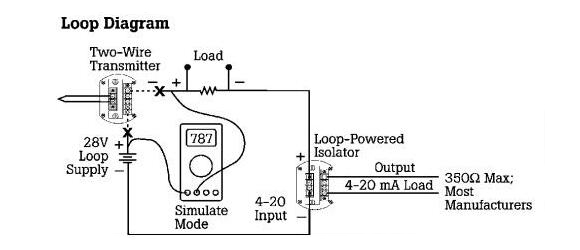

环路隔离器的主要目的是消除潜在的或存在于控制系统的大地环路电压，而同时将控制电流信号传至另一个系统。 环路电源隔离器，和与其相近的两线变送器不同，其工作电压来自隔离器的“输入”端（参见图1)。典型的电压为7.5V-13.5V。

环路隔离器的输出是电流隔离的，它是输入电流的一个镜象反应。伴生在输出端的电压比输入端大大减小了，为 7.5V左右。这就决定了它有350Q较大全部环路负载的能力，这种有限的环路驱动能力是环路隔离器的主要限制。

两线变送器的电源连接在变送器的输出端。两线变送器调制电源的电流从4〜20mA，和输入端成比例。两线变送器的供电电源一般从24V~96V。大的电源可以使输出端的环路负载能力加大很多。现场检测环路电源隔离器时，两线环路变送器向隔离器提供的电流信号可以被移去，而FLUKE多功能校验仪可以用模拟方式控制环路电流：

FLUKE多功能校验仪在校验过程中，在FLUKE多功能校验仪开机时按住RANGE键两秒钟，仪器可以0〜 20mA和4〜20mA之间转换。为了确认是你所需要的模式， 可将H IJ试笔短路显示为0或4mA。此时F787福禄克多功能校验仪正在输出精确 的4mA电流并提供环路电源隔离器的输入工作电压。先用LUKE多功能校验仪测试输出端的电流，依照输出表中的指示4mA电流来调整零点，用MIN MAX键将电流输出步迸至20mA，并调整满度点 (Span),直到隔离器输出端的电流值到20mA。将输入电min流转回4mA并再次检查零点，如果需要就再次调零。

使用FLUKE多功能校验仪，在检查线性度时注意要按％步进增加或减小电流，检查在隔离器输出端万用表中的读数和FLUKE多功能校验仪显示的读数是否相同。要注意的是如不相同，其偏差应该与制造厂商所标明的线性度较大允许误差进行对比。
