美国Bird品牌全方位解决方案SCC8系列高功率校准推车
美国Bird品牌全方位解决方案SCC8系列高功率校准推车的设计智慧和技术优势，为市场带来了一项革新性的解决方案，专门应对高功率射频发生器的校准挑战，那就是Bird SCC8系列高能效校准推车。这款推车独特之处在于，它巧妙地结合了精密无比的Bird 4028系列功率传感装置、用户友好型的4421A系列多功能功率仪表，以及能够承载高达25千瓦功率损耗的Bird Moduload单元，全部集中在一个高度便携的移动平台上。这一设计突破使得从设备运输到实际操作的过程实现了一体化和无缝衔接，从而大大简化并加速了高功率射频设备的校准进程。

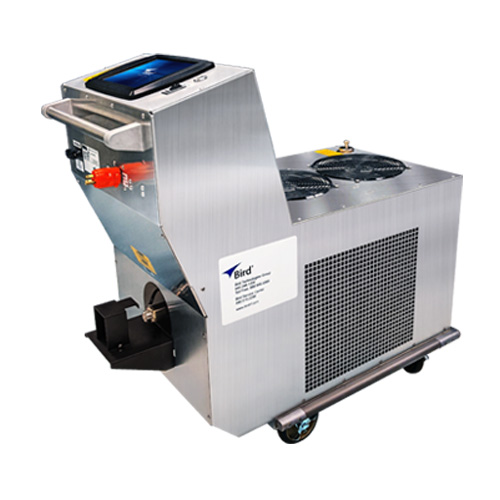

Bird - SCC8 Series Calibration Cart, High Power Turnkey Solution for High Power Measurement The SCC8 Calibration Cart provides the ideal solution for the calibration of high power RF generators with power measurement up to 25 kW. It combines the high-accuracy Bird 4028 Series Power Sensor, a user-friendly 4421A Multifunction Power Meter, and a Bird Moduload in an easily transportable mobile package.
SCC8系列高能效校准推车产品特点详解：
- 即刻启动，轻松使用：Bird SCC8系列校准推车旨在让用户无需繁复设置即可快速投入使用，适合各种紧急或频繁校准需求，真正实现即插即用。
- 洁净室兼容性：该推车专为洁净室环境设计，选用不锈钢材质制作，耐腐蚀且易于清洁，确保在严格无尘环境下也能安全稳定地工作。
- 高回损设计，误差极低：得益于高回损技术，Bird SCC8系列校准推车能够在最大限度上减少功率测量误差，从而确保校准结果的精准性。
- 便捷运输与操控：推车配备了四个带有锁定功能的旋转轮，不仅便于在狭窄空间内灵活移动，还能在固定位置时确保稳固不移。
SCC8系列高能效校准推车核心组件说明：
- 4421A多功能功率计：提供高达1%的射频功率读数精度，实时显示各类功率参数，用户界面友好，操作简易。
- 4028系列功率传感器：搭载高精度的4028系列功率传感器，确保对射频能量进行精确而稳定的测量。
- Bird Moduload：配备的Bird Moduload具备50欧姆低反射端接，可安全有效地耗散最高至25千瓦的高功率射频能量，满足各种高功率射频发生器的校准需求。

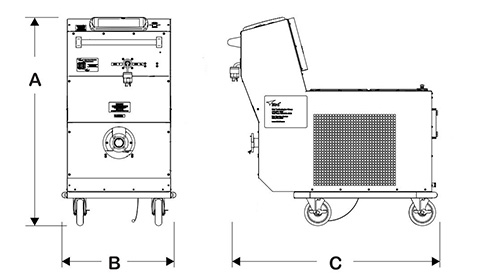

| DIM. A | DIM. B | DIM. C |
| 39” (1001mm) | 21” (544mm) | 39” (1001mm) |
SCC8系列高能效校准推车产品规格：
| 产品规格属性 | 描述 |
|---|---|
| 商品件号 | SCC8 Series |
| 商品名称 | 高功率校准推车 |
| 仪表 | 4421A 多功能功率计 |
| 传感器选项 | 4028 系列（请参考数据表） |
| 负载选项 | 8640B 系列，Bird RF Moduload |
| 频率范围 | 250 kHz - 30 MHz，取决于传感器型号 |
| 精度 |
- 在校准频率和功率水平：±2% (2s) - 在其他功率水平和传感器范围内频率：±3% (2s)（超出25 ± 10°C时增加2%不确定性） |
| 阻抗 | Ω50，额定值 |
| 电源要求 | 115 或 230 VAC，50/60 Hz |
| 连接器 | 客户指定（请参考数据表） |
| VSWR |
- 传感器：1.05 max (32.2 dB 回波损耗) - 负载：1.1 max (26.4 dB 回波损耗) |
| 冷却液 | 100% 水或 35% 工业乙二醇 / 65% 水混合物，9夸脱（8.5升），强制风冷 |
| 颗粒生成 |
- 156 pcs/cfm (0.5 µm) - 29 pcs/cfm (1 µm) - 0 pcs/cfm (3 µm) |
| 结构 | 不锈钢推车，配备（4）个带锁万向轮 |
| 温度（运行条件） |
- 5 至 30 °C (41 至 86 °F)，< 25 kW，100% 水（当温度超出 25 ± 10 °C 时，传感器精度会降低） - 5 至 35 °C (41 至 95 °F)，< 20 kW，100% 水（当温度超出 25 ± 10 °C 时，传感器精度会降低） - 0 至 25 °C (32 至 77 °F)，< 25 kW，35% 乙二醇/65% 水 - 0 至 35 °C (32 至 95 °F)，< 20 kW，35% 乙二醇/65% 水 |
| 温度（储存条件） |
- 5 至 50 °C (41 至 122 °F)，100% 水 - -20 至 50 °C (-4 至 122 °F)，35% 乙二醇/65% 水 |
| 湿度 | 85% 最大（非冷凝状态） |
| 海拔 | 海拔超过 5,000 英尺（1,524 米）时负载降额 |
| 尺寸 | 39.5" x 21.5" x 39.5" (100.3 x 54.6 x 100.3 cm) |
| 重量 | 240 磅 (109 kg) |
| 认证 | CE 合规 |
Bird SCC8系列高功率校准推车，以其独树一帜的设计构思、卓越的产品性能和广泛的适用性，已成为半导体制造业以及其他需要对高功率射频设备进行校准的关键工具。无论是在繁忙有序的生产线环境中进行周期性的精密校准作业，还是在产品研发和测试阶段对射频能量进行细致入微的测量分析，Bird SCC8系列校准推车都能够凭借其强大的功能性和灵活性，担当起理想的合作伙伴角色，帮助用户高效、准确地完成各项复杂的校准任务。
文章来源Bird，深圳银飞公司有售SCC8系列高功率校准推车
