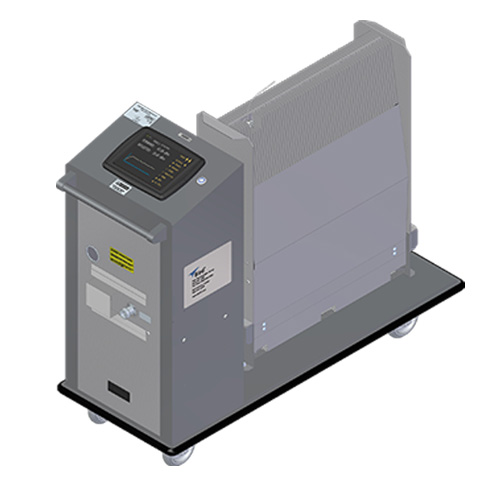

Bird美国鸟牌MSCC7系列双传感器校准推车
Bird美国鸟牌MSCC7系列双传感器校准推车-实验室级设备。美国鸟牌MSCC7系列双传感器校准推车是一款专为射频发生器提供精准校准服务的创新解决方案。这款产品集成了高品质Bird功率传感器、操作简便的4421A系列多功能功率计,以及低反射高功率负载,将它们全部整合进了一款结构紧凑且易于移动的装置中,对于拥有多个RF发生器且分布在不同位置的半导体洁净室环境而言,可谓好用的的校准利器。The MSCC7 Calibration Cart is a unique calibration solution in that it is designed to support two Power Sensors. In addition, it includes a user friendly 4421A Multifunction Power Meter and a high power load in an easily transportable mobile cart. The system is indispensable for semiconductor clean room applications.The Calibration Cart is factory configured to the user’s requirements. A selection of Directional or Filtered Power Sensors are available covering various frequency bands from 100 kHz to 30 MHz. Load options include a number of high power loads available with a low reflection of 50 Ohm that can dissipate up to 10 kW max. Contact Bird for customization assistance to ensure that the calibration cart is optimized to your application.
MSCC7系列双传感器校准推车产品特性详述:
- 双传感器支持:MSCC7系列校准推车的最大亮点在于其能够同时支持两个功率传感器,大大提升了校准效率,满足了多样化的检测需求。
- 洁净室适用:此款校准推车特别设计适用于半导体洁净室环境,采用不锈钢材质打造,坚固耐用且易于清洁维护。
- 便捷运输与操作:推车装有四个可旋转万向轮,实现最大程度的机动性,只需简单连接AC和RF电源即可开始校准工作,大幅度降低了设备设置难度和操作复杂度。
- 个性化定制:用户可以根据实际需求定制校准推车,我们提供覆盖100 kHz至30 MHz频率范围内的方向性或过滤功率传感器选择,以及一系列50欧姆低反射、最大耗散功率可达10千瓦的高功率负载选项。为了确保校准推车完全贴合您的特定应用需求,请直接联系Bird获取定制化咨询服务。
MSCC7系列双传感器校准推车核心组件与性能指标:
- 4421A系列多功能功率计:提供最高达1%精度的射频功率读数显示,直观友好,确保测量数据准确可靠。
- 双功率传感器配置:内置两枚4020、4027A或4027F系列功率传感器,针对不同的射频测量场景,确保测量数据的精准无误。
- 高功率负载:配备高性能负载元件,可精确控制和调节射频功率,确保在整个校准过程中维持高标准的稳定性和准确性。

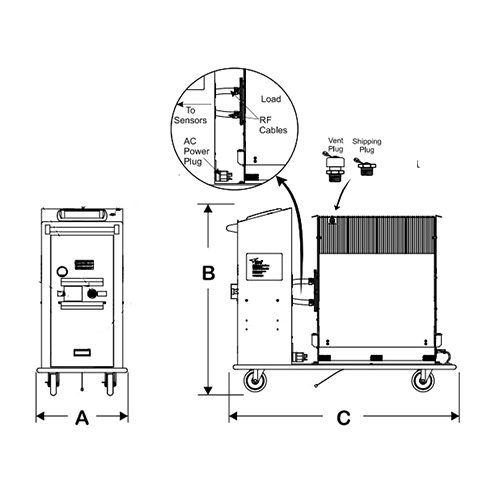

DIM. A | DIM. B | DIM. C |
(508 mm) | (1067 mm) | (1321 mm) |
MSCC7系列双传感器校准推车产品规格:
产品规格 | 描述 |
---|---|
商品编号 | MSCC7 系列 |
商品名称 | 双传感器校准推车 |
仪表 | 4421A 多功能功率计 |
传感器选项 | 两个4020、4027A或4027F系列(具体参见数据表) |
负载选项 | Bird 高功率负载(具体参见数据表) |
频率范围 | 100 kHz 至 30 MHz(取决于传感器) |
精度 |
- 4020 系列传感器:在整个功率和频率范围内±3% - 4027A 系列传感器:在标定频率和功率水平±1%,在剩余功率范围和其他非标定频率±2% - 4027F 系列传感器:在整个功率和频率范围内±1%,在剩余功率范围和其他非标定频率±2% |
阻抗 | Ω50,额定值 |
电源要求 | 115或230 VAC,50/60 Hz |
连接器 | 客户指定(具体参见数据表) |
结构 | 不锈钢推车,配有(4)个锁定旋转万向轮 |
温度 |
- 工作温度:0 至 35°C(32 至 95°F) - 存储温度:-20 至 70°C(-4 至 158°F) |
湿度 | 最大85%,非冷凝 |
海拔高度 | 海拔5,000英尺(1,524米)以上负载降额 |
尺寸 | 52" x 20" x 42"(132 x 51 x 107 cm) |
重量 | 290 lb(132 kg) |
认证 | 符合CE标准 |
Bird MSCC7系列双传感器校准推车以其独特的双传感器设计、出色的操作便捷性、灵活的定制配置以及高精度的测量性能,成为半导体行业内高效、精准校准的理想选择之一。无论是对射频功率的精确计量,还是对洁净室环境中RF发生器的定期校准,都能游刃有余,助力企业提升整体生产效率和产品质量。
