大气数据模块（ADC）也被称为简易型大气数据计算机，它是一个集成在飞行器上的多输入多输出设备。这种装置包括一个用于测量高度的绝压传感器（Ps）和一个用于测量空速的差压传感器（Qc）。通过使用高精度的压力、温度以及角度传感器，它可以获取原始参数，如静压、总压、总温、迎角（攻角AOA）和侧滑角AOS。这些原始参数随后被传输到相应的测试转化设备中进行处理，以计算出飞行器当前的飞行数据和外部环境的各种参数。例如，ADM820型大气数据模块和外部传感器OAT可以利用从传感器获得的数据，如静压、总压、总温、迎角等信息，来计算多种与大气参数相关的数据，比如飞行高度Hp、垂直变化率、指示空速IAS、真空速TAS、马赫数Mach、大气静温SAT以及迎角AOA等。这些计算得出的数据不仅为仪表系统提供指示或显示，还供自动飞行控制系统、发动机控制系统、飞行数据记录器、导航计算机、飞行管理计算机等系统使用。其中，大气总温传感器TAT所提供的总温信号对于大气数据计算机来说非常重要，因为它可以用来计算大气静温SAT和真实空速TAS等关键参数。

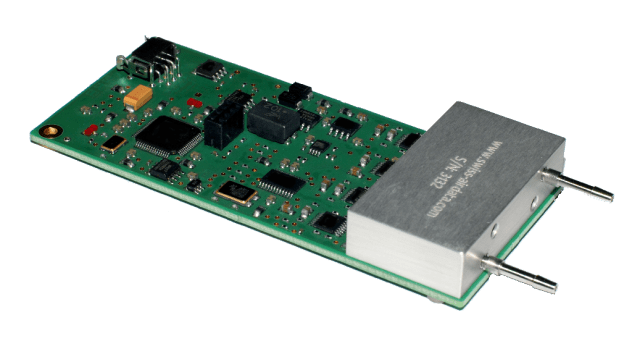

OEM型大气数据模块 |空速计



TAT大气总温传感器

在飞行飞行过程中，ADM820型大气数据模块和OAT外部传感器输出的一些主要的参数：

气压高度Hp：气压在校正后得出飞机的气压海拔高度。

总温TAT：气流绝热滞止到速度为零时的温度。

全压Pt：平行于气流方向和正对气流方向时，测得的压力。该数据是可以通过设置的压力传感器直接测出获得的。

静压Ps：无扰流的飞行器周围的空气压力。

动压Qc：全压与静压之差,与校准空速CAS呈函数关系。

攻角AOA（选装）：气流来流速度与翼弦之间的夹角。



l 输出动压（Qc）、静压（Ps) 校准空速（CAS)和气压高度（Hp) •

l 数据更新频率可调

l 体积小、功耗低

l 工作温度范围宽

l 输出形式：RS485数字量(半双工）和TTL电平

l 工作电流：<50mA

l 数据输出：通电后自动输出，无须外部指令

l 通讯波特率：230'400 bps, 115'200 bps（出厂默认设置）, 5'7600 bps



Qc传感器量程： 500Pa,1000Pa,2500Pa ,5000Pa, 6.6kPa,13.4kPa,34.5kPa,100.0kPa

Qc传感器分辨率： 0.01Pa

压力介质: 非腐蚀性干燥气体

空速范围(km/h): 100,160,220,320 370,520,800,1200

空速分辨率: 0.01km/h

温度范围: -10~+85℃, -25~+105℃

Ps量程: 10kPa~103kPa A

Ps传感器分辨率: 0.01Pa

压力介质: 非腐蚀性干燥气体

高度范围: -150~+16000m

温度范围: -25~+105℃



供电电源：5VDC±5%

工作电流：﹤50mA

电气接口：4针2.54mm间距插座

输出形式：RS485数字量(半双工）和TTL电平

通讯波特率：230'400 bps,115'200 bps（出厂默认设置）,5'7600 bps

RS485和TTL通讯设置：8位数据位，1位停止位，无奇偶校验

数据输出：通电后自动输出，无须外部指令

数据更新频率：100Hz,50Hz, 25Hz（出厂默认设置）, 20Hz, 10Hz, 5Hz, 4Hz, 2Hz, 1Hz

ADM820大气数据模块|空速计参数

Ps及Qc传感器接口：1/8英寸宝塔型接头（配3/32英寸内径软管）

电路板外形尺寸：3cm × 5cm

PCB安装孔孔距：2.5cm × 4.5cm

PCB安装孔孔径：Φ3.2mm

PCB电路板厚度：1.6mm
以上文章来源于Delta Tech公司，深圳银飞公司有售ADM820大气数据模块|空速传感器。
