Verslv2铜缆测试仪讲解IEEE802.3bt 90W PoE直流环回电阻和电阻不平衡(线对内和线对间)，来源于福禄克。在了解这个检测参数之前，我们先来了解一下背景和它们是怎么出现的。互联网世界在不断地变化，我们使用的网络正在发生巨大的改变，传统的因特网、数据通信、电话、照明、电视、监控正在慢慢连通，朝着万物互联的方向发展， 对于网络基础建设要求也越来越高。我们来举一个例子，就好比国家倡导都在建设的智慧城市，非常重要的建设之一就是安防系统，现如今安防系统中监控对于画质和质量的要求都和以前不一样了，而且还要做到节约材料成本和人工成本，要达到这种高要求的安防系统，突破性的技术就是PoE。不仅摄像头，为了建设智慧城市和实现智能家居、万物互联，越来越多的设备以及信号传输都应用了PoE的技术。

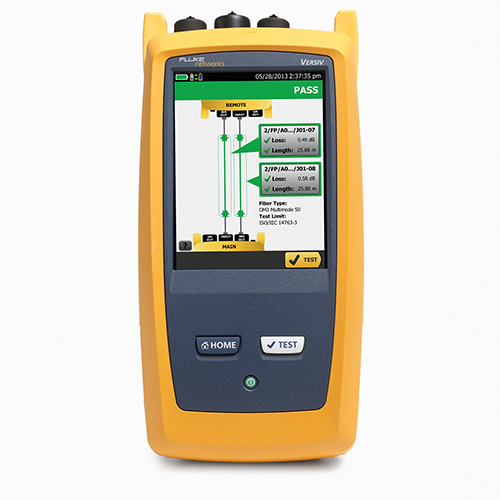

Verslv2铜缆测试仪

英文名称是Power of Ethernet，直译为以太网供电，意指用以太网的网线给对端连接的设备(PD)供电，就像电话机那样(电话机都不用从本地获取48V电源，而是由电话局的局端电话交换机负责向其提供48V直流电源)。那么其实简而言之，对于以太网供电也就是PoE而言，双绞线对既担任信号传输线又同时兼任直流电源的供电线。具体有哪些变化和PoE相关呢？ PoE最初只是一种为VOIP电话供电的方法，而随着物联网的发展，到今天我们拥有了大量使用PoE的设备。比如cctv 的摄像头，WIFI的接入点，一些数据中心和办公室照明，楼宇门禁和安保系统等等。而PoE的能力也从最早的12.95w到现在应用四对线供电最高能到90w的功率——PoE++。对于新的数据布线，我们将从2对线转向4对线，在新的标准IEEEE802.3bt下可以实现90W。那么PoE++的出现对于安装商，甲方，以及线缆厂商等等有什么实际意义呢？以及我们为什么要关注标准为IEEE802.3bt的PoE++呢？

首先是对于甲方和安装商而言部署更为便捷；其次是对于甲方而言更为节省成本，我们应用PoE技术，可以省去一大笔部署交流电源的费用，这是非常可观的，具体节省成本主要表现以下几个方面，一是CCTV摄像头省去了交流电源插座；二是智能照明系统可以只在需要时使用数据线供电，不用昂贵的交流电；当然还有很多应用，门禁系统，5G的小型蜂窝的供电等等，三是系统结构变的更为简单，减少了一半的故障点概率。对于线缆厂商而言，能稳定支持PoE应用的线缆也成为必须要做到的要求。

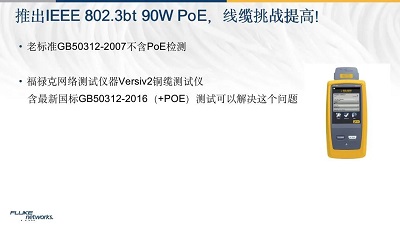

便捷的PoE++出来了，对于线缆的挑战也就提高了。以前铺设综合布线系统时，我们可能会选用GB5012-2007版本的标准对布线系统进行测试，依照这个测试标准，我们无法了解线缆能否支持PoE的应用，通过测试可能依旧会出现系统应用上了之后丢包，重传，甚至设备无法启动等问题，比如摄像头不亮等等。对于PoE测试，GB50312-2016中有新的定义和测试，主要增加了线对内不平衡电阻以及线对间不平衡电阻这两项参数。

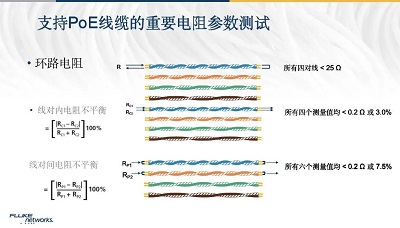

接下来就让我们来了解一下。老的标准里面并线对内电阻不平衡和线对间电阻不平衡这两个参数。以前线缆如果只供应15w功率的电，电阻里面我们了解环路电阻就好了，也就是两根铜线一个来回的电阻值，用过万用表的朋友，你们用万用表测出来的就是环路电阻值。但是现在高质量的监控摄像头15瓦功率的电可能并不能满足需求，而线缆要支持更大的功率，更大的功率意味着更大的电流，以及线缆里面需要更多线对去供电。因为制造的时候线缆里面每根芯线可能会有制造偏差，传电流可能就有问题，所以电阻也就有可能有问题，我们把它叫做电阻不平衡，电阻不平衡参数如果不在一个合理范围内，就很有可能出现PoE设备启动不起来，比如PoE摄像头不良，线缆发热造成安全隐患，功率损耗，数据丢失等等。所以测试电阻不平衡参数对于PoE应用而言非常重要。
