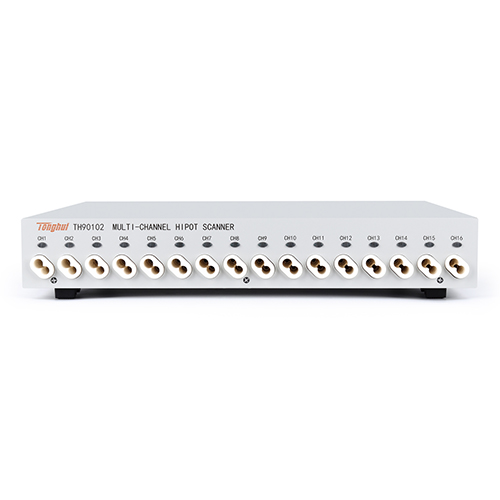

同惠16通道高压扫描盒TH90102。可以为耐电压类设备提供端口切换功能，高压端外壳电压5000VAC、公共端对外壳电压500VAC、导通电流很大1A。使用内置电源对测试通道进行导通测试，测试速度比普通高电压测试快速。方便多台设备并行通道检测。配备 RS232/RS422 输入接口，用仪器后面板开关切换工作模式。 在RS422从机模式时，上位机很多可以连接99台TH90102 并联使用。在RS232模式时，仪器内部输出RS422口为主机模式，很多可以连接7台后继 RS422从机模式TH90102。在多元件扫描时，可以切断内部高压回路，尽量减少高压连接对测试的影响。

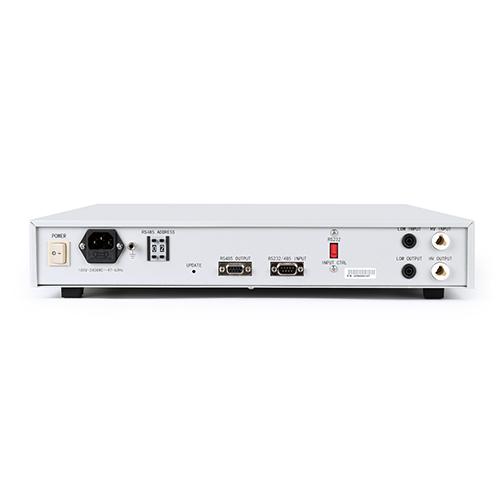

后面板模式控制开关切换为 RS232 模式，此时仪器输入接口直接对应 RS232 输入，不受控制引脚 PIN9影响。模式应用于上位机为电脑或 PLC 类完全 S232 的接口。其他同控制模式（主）后面板模式控制开关切换为控制模式。

1、工作模式（主）：CTRL=H(HIGH)，输入RS232，输出RS485

2、工作模式（从）：CTRL=L(LOW)，输入/输出RS485从机

3、控制模式（主）：  DB9-9PIN（CTRL）连接开路（OPEN）或上拉+5V（HIGH）。

3.1仪器输入接口可以为 RS232 和 RS422，用 DB9-9PIN 设定工作模式，也可以用

3.2在输入口为 RS232 模式时，输出接口默认为 RS422 主接口模式。

4、控制模式（从）：主 RS485 模式连接的后续设备，受 CTRL OUT 下拉 控制，皆工作于 RS485 从模式。

4.1在后面板模式开关在 THMODE 模式，且仪器输入接口 DB9-9PIN 输入电平为地电平时，仪器输入接口为 RS422 从接口模式，输出接口于输入接口并接，也是 RS422 从接口模式。

所有指令皆为 ASCII 码的字符组成，不区分大小写。

指令结束符为回车换行符，0x0D 0x0A。仪器以 0x0A 为指令结束标记。

00 地址为广播，设定指令所有联机仪器同时执行，查询指令无意义。

<addr n>为本机地址。仪器后面板设定，格式为两位整形字符，取值范围 01-99。

CHn 为通道位置值，n 格式为两个字节整形字符，取值范围 1-16。

0xFFFF、0xFFFFFFFF 为数据格式，0x/0X 表示以后字符为 16 进制字符。每个 F 表示一个(0-9、A-F)字符，对应二进制的四个位（bit）。32 位数据对应 32/4=8 个字符，16 位数据为 16/4=4 个字符。查询项的值是查询后的返回值格式。有设定项的查询，数据格式和设定标准一致。波特率修改必须执行查询后才会确认修改，否则为后台数据设定，不作修改。.

高压通道指令，用来切换高压通道连接

1、 <addr n>@FUNC:SCAN:CHx <0xFFFFFFFF>。HV 通道全局设定格式：

指令数据说明：

<addr n>：仪器地址。

必须为两位，如果是个位数，前面补零，比如 02。

地址设为 00 代表广播模式，即所有从机接收命令。

<0xFFFFFFFF>：通道配置值。2b:00：通道断开，2b:01：通道连接低端，2b:10：通道为高。

2、HV 全局查询：<addr n>@FUNC:SCAN:CHX？

     HV 全局返回格式：0x0055A815

3、HV 单通道设定格式：<addr n>@FUNC:SCAN:CHn    HIGH/LOW/OPEN

   （HIGH 代表通道高，LOW 代表通道低，OPEN 代表通道断开，也可设定为 high/low/open 或 1/0/2）

4、HV 单通道查询：<addr n>@FUNC:SCAN:CHn？

     HV 单通道返回格式：  HIGH/LOW/OPEN

文章来源于TongHui同惠
