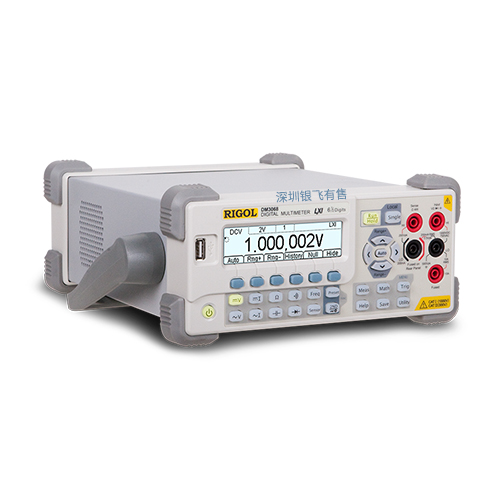

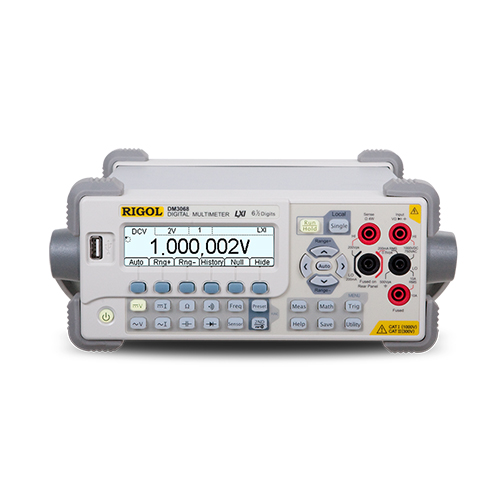

普源DM3068六位半数字万用表
普源DM3068六位半数字万用表。LXI认证使得DM3068是国内首个通过LXI认证的6½ 数字万用表，它使系统集成变得更加容易。万用表是一种多用途的电子测量仪器。在选择万用表时，需要考虑几个重要参数，包括精度、年精度、测量速度等。每个指标都与我们的实际测试要求和应用相关。DM3068数字万用表是一种高精度、多功能、自动测量仪器，可满足用户需求。该产品集自动测量、各种数学变换和任意传感器测量功能于一体。采用了许多先进的技术和工艺，以满足研发、质量验证、自动化生产、教育等领域的检测需求。
[1] 典型值。分辨率定义为直流电压20V量程的噪声有效值 (自动调零设置为“单次”)。
[2] 常模抑制比，针对电源频率±0.1%。电源频率±1%，减去20dB；电源频率±3%，减去30dB。
[3] DCV，DCI，2线电阻和4线电阻的很大速率。
[4] 基本直流准确度指标包含100 NPLC有效值噪声。对于<100 NPLC，添加“附加噪声有效值”到基本直流准确度指标。
[1] 典型值。-1dBFS，1kHz 单频。100us孔径时间，触发延迟设置为0，关闭自动调零，样本点设为4096个。
仪器预热后，环境温度稳定±1℃和<5分钟，直流电压功能增加 0.0001 %量程 + 2 uV 误差，电阻功能增加 2 mΩ误差。
建立时间注意事项：读数建立时间受源阻抗、电缆介质特性及输入信号变化影响。万用表所选默认测量延时可以使大部分测量的靠前个读数正确。
测量注意：建议测量时使用Teflon或其它高阻抗、低介质吸收材料绝缘的导线。
建立时间注意事项
万用表所选默认测量延时可以使大部分测量的靠前个读数正确。在精确测量前必须确保输入端的RC回路已经完全稳定(约1s)。输入>300Vrms(或>5Arms)将引起信号调理元件自热，由此引起的误差包括在仪器特性中。
由自热引起的内部温度变化将给较小的交流档位带来额外的误差。额外的误差小于0.02%读数，且一般会在几分钟内消失。
频率和周期特性 准确度指标：±(% 读数)[1][2]
附加低频误差：(% 读数)
[1] 90分钟预热，使用1秒闸门时间。
[2] 频率≤300kHz时，指标系10%至110%量程交流输入电压；频率>300kHz时，指标系20%至110%量程交流输入电压。
很大输入限制到750V rms 或 8×107 Volts-Hz(取较小值)。200mV量程为满量程输入或比满量程大的输入。对于20mV至200mV，将全部%读数误差乘以10。
[3] 相对于校准标准。
[1] 90分钟预热并使用“相对”运算。非薄膜电容器可能引入额外误差。
[2] 指标指2nF量程的1%至110%量程和其它所有量程下的10%至110%量程。
[1] 90分钟预热。不包括探头误差。
[2] 指标指传感器以四线电阻测量或使用“相对”运算的二线电阻测量。
[3] 相对于冷端温度，准确度基于ITS-90。内置冷端温度指香蕉插座内温度，准确度为±2.5℃。
内置冷端温度补偿跟踪香蕉插座孔内温度，香蕉插座孔内温度变化可能引入额外误差。使用内置冷端温度补偿时，将热电偶线连接到香蕉插座内并预热>3分钟可以使冷端补偿的误差很小。
[1] 自动触发，触发延时0，关闭自动调零，关闭自动量程，关闭数学功能，关闭外部接口。
[2] 使用默认建立延时的速率 (默认触发延时)。
[3] 触发延时设置为0时的很大可用速率。
[4] 20V量程，快滤波，1kHz输入。
[5] 200nF档位，测量20nF电容。测量周期随被测电容大小变化，100mF档位很长测量周期为4s(典型值)。
设备尺寸: 宽×高×深＝231.6 mm×107.0 mm×290.5 mm 重量：3.2 kg (不含包装)，银飞有售。
文章来源于DM3068
普源DM3068数字万用表设计特色
- 真正的6 ½位读数：具有± 2,200,000个计数，远大于同类产品的± 1,200,000。同样读数分辨率下，比同类产品具有更大的测量范围。
- 双显功能：测量交流信号的电压或电流时，还可以测量其频率。此时电压或电流显示在主显示屏，频率显示在副显示屏。通过双显示功能方便进行交流信号测试。
- 支持任意传感器测量：可将被测物理量（压力、流速、温度等）转换为电压、电流、电阻等易测物理量进行测量，测量值和对应值可同时显示在屏幕上。
- 支持多种温度传感器：直接使用TC（热电偶）、RTD（热电阻）和THERM（热敏电阻）型温度传感器测量温度。 所使用温度传感器满足国际温标ITS-90标准。
- 电容测试功能：可进行电容测量，很大显示分辨率达到1 pF（2nF量程时）。
- 趋势图显示：通过绘制实时测量数据的趋势图，用户不用借助其他辅助手段即可观察到测量数据的变化情况。
- 直方图显示：实时显示测量数据的分布情况，包括已测量数据的平均值（AVG）、标准偏差（SDEV）和直方图，并在测量过程中不断变化。
- 统计分析功能：对当前测量数据进行数学统计，给出已测量数据的很小值、很大值、平均值和均方差。

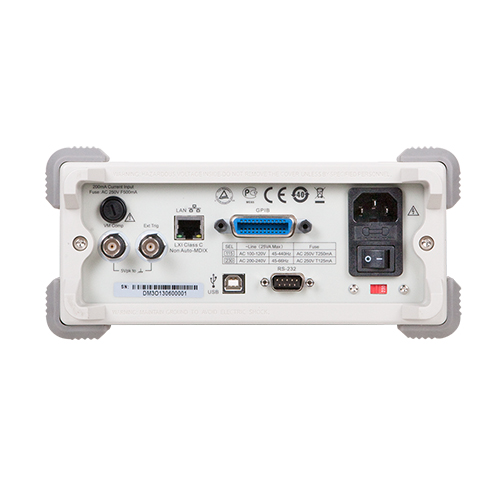

- 标配有丰富的接口：USB Device,RS-232,GPIB,LAN (LXI-C)
普源DM3068数字万用表丰富的测量功能
- 直流电压测量范围：-1000V至1000V
- 直流电流测量范围：-10A至10A
- 交流电压测量范围：True-RMS, 0V至750V
- 交流电流测量范围：True-RMS, 0A至10A
- 电阻测量范围：0Ω至100MΩ；支持二线和四线电阻测量
- 电容测量范围：0F至100mF
- 频率测量范围：3Hz至1MHz
- 普源DM3068数字万用表国内首个通过LXI认证
- DM3068是国内首个通过LXI认证的6½ 数字万用表，它使系统集成变得更加容易。
UltraSensor软件用于任意传感器测量控制，该软件主要功能包括：
创建传感器测量工程，可下载至DM3068数字万用表使用
与DM3068数字万用表连接，实现任意传感器测量功能
实时监测传感器数据，图形化显示传感器数据
可保存CSV和TXT格式数据，及BMP格式参考曲线
[1] 90分钟预热和积分时间设置为100NPLC。当<100NPLC，加上下一表格中描述的“附加噪声有效值”。
[2] 除DCV 1000V和DCI 10A量程外，所有量程为10%超量程。
[3] 相对于校准标准。
[4] 超过±500V时，每超出1V增加0.03mV误差。
[5] 对于大于直流7A或交流7A rms的连续电流，接通30秒后需要断开30秒。
[6] 指标指四线电阻测量或使用“相对”运算的二线电阻测量。不使用“相对”运算时，二线电阻测量增加0.2Ω的附加误差。
[7] 在输入端子处进行电压测量的准确度指标。测试电流的典型值为1mA。电流源变化将引起二极管结上电压降的变化。
普源DM3068六位半数字万用表技术参数
直流特性
准确度指标：±(% 读数 + % 量程)[1]
| 功能 | 量程[2] | 测试电流或 | 24小时[3] | 90天 | 1年 | 温度系数 |
| 负荷电压 | TCAL℃±1℃ | TCAL℃±5℃ | TCAL℃±5℃ | 0℃至(TCAL℃-5℃) | ||
| (TCAL℃+5℃) 至50℃ | ||||||
| 直流电压 | 200.0000mV | 0.0020+ 0.0020 | 0.0030 + 0.0025 | 0.0040 + 0.0025 | 0.0005 + 0.0005 | |
| 2.000000V | 0.0015 + 0.0005 | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0005 + 0.0001 | ||
| 20.00000V | 0.0020 + 0.0004 | 0.0030 + 0.0005 | 0.0040 + 0.0005 | 0.0005 + 0.0001 | ||
| 200.0000V | 0.0020 + 0.0006 | 0.0040 + 0.0006 | 0.0050 + 0.0006 | 0.0005 + 0.0001 | ||
| 1000.000V[4] | 0.0020 + 0.0006 | 0.0040 + 0.0010 | 0.0055 + 0.0010 | 0.0005 + 0.0001 | ||
| 直流电流 | 200.0000uA | <0.03V | 0.010 + 0.012 | 0.040 + 0.015 | 0.050 + 0.015 | 0.0020 + 0.0030 |
| 2.000000mA | <0.25V | 0.007 + 0.003 | 0.030 + 0.003 | 0.050 + 0.003 | 0.0020 + 0.0005 | |
| 20.00000mA | <0.07V | 0.007 + 0.012 | 0.030 + 0.015 | 0.050 + 0.015 | 0.0020 + 0.0020 | |
| 200.0000mA | <0.7V | 0.010 + 0.002 | 0.030 + 0.003 | 0.050 + 0.003 | 0.0020 + 0.0005 | |
| 2.000000A | <0.12V | 0.050 + 0.020 | 0.080 + 0.020 | 0.100 + 0.020 | 0.0050 + 0.0010 | |
| 10.00000A[5] | <0.6V | 0.100 + 0.010 | 0.120 + 0.010 | 0.150 + 0.010 | 0.0050 + 0.0020 | |
| 电阻[6] | 200.0000Ω | 1mA | 0.0030 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0006 + 0.0005 |
| 2.000000kΩ | 1mA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0006 + 0.0001 | |
| 20.00000kΩ | 100uA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0006 + 0.0001 | |
| 200.0000kΩ | 10uA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0006 + 0.0001 | |
| 1.000000MΩ | 2uA | 0.002 + 0.001 | 0.010 + 0.001 | 0.012 + 0.001 | 0.0010 + 0.0002 | |
| 10.00000MΩ | 200nA | 0.015 + 0.001 | 0.030 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 | |
| 100.0000MΩ | 200nA || 10MΩ | 0.300 + 0.010 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0002 | |
| 二极管测试 | 2.0000V[7] | 1mA | 0.002 + 0.010 | 0.008 + 0.020 | 0.010 + 0.020 | 0.0010 + 0.0020 |
| 连续性测试 | 2000.0Ω | 1mA | 0.002 + 0.010 | 0.008 + 0.020 | 0.010 + 0.020 | 0.0010 + 0.0020 |
[2] 除DCV 1000V和DCI 10A量程外，所有量程为10%超量程。
[3] 相对于校准标准。
[4] 超过±500V时，每超出1V增加0.03mV误差。
[5] 对于大于直流7A或交流7A rms的连续电流，接通30秒后需要断开30秒。
[6] 指标指四线电阻测量或使用“相对”运算的二线电阻测量。不使用“相对”运算时，二线电阻测量增加0.2Ω的附加误差。
[7] 在输入端子处进行电压测量的准确度指标。测试电流的典型值为1mA。电流源变化将引起二极管结上电压降的变化。
不同积分时间的性能-50Hz(60Hz)电源频率
| 积分时间 | 分辨率[1] | NMRR[2] | 读数/秒[3] | 附加噪声有效值[4](% 量程) | ||||
| 电源周期数 | (ppm 量程) | (dB) | 50Hz | 60Hz | 直流电压 20V | 直流电压 2V | 直流电压 1000V | 直流电压 200mV |
| (NPLC) | 200V | 直流电流 2mA | 电阻 200Ω | |||||
| 电阻2kΩ 20kΩ | 200mA | 直流电流 10A | ||||||
| 0.006 | 2.7 | 0 | 10000 | 10000 | 0.0006 | 0.0007 | 0.0015 | 0.0040 |
| 0.02 | 1.6 | 0 | 2500 | 3000 | 0.0004 | 0.0004 | 0.0008 | 0.0025 |
| 0.06 | 1 | 0 | 833 | 1000 | 0.0003 | 0.0003 | 0.0006 | 0.0025 |
| 0.2 | 0.5 | 0 | 250 | 300 | 0.0001 | 0.0002 | 0.0003 | 0.0015 |
| 1 | 0.22 | 60 | 50 | 60 | 0 | 0.0001 | 0.0002 | 0.0004 |
| 2 | 0.17 | 60 | 25 | 30 | 0 | 0 | 0.0001 | 0.0003 |
| 10 | 0.08 | 60 | 5 | 6 | 0 | 0 | 0 | 0.0002 |
| 100 | 0.035 | 60 | 0.5 | 0.6 | 0 | 0 | 0 | 0 |
[2] 常模抑制比，针对电源频率±0.1%。电源频率±1%，减去20dB；电源频率±3%，减去30dB。
[3] DCV，DCI，2线电阻和4线电阻的很大速率。
[4] 基本直流准确度指标包含100 NPLC有效值噪声。对于<100 NPLC，添加“附加噪声有效值”到基本直流准确度指标。
无杂散动态范围&信号对信噪和失真比[1]
| 功能 | 量程 | 无杂散动态范围 (SFDR) | 信号对信噪和失真比 (SINAD) |
| DCV | 200mV | 81 | 76 |
| 2V | 79 | 78 | |
| 20V | 79 | 75 | |
| 200V | 83 | 80 | |
| 1000V | 86 | 82 | |
| DCI | 200uA | 89 | 69 |
| 2mA | 86 | 81 | |
| 20mA | 88 | 69 | |
| 200mA | 81 | 79 | |
| 2A | 69 | 64 |
测量特性
| 直流电压 | |
| 输入电阻 | 200mV、2V、20V量程：10MΩ或 >10GΩ可选 |
| (当这些量程下输入超出±26V时会通过106kΩ电阻钳位。) | |
| 200V和1000V量程：10MΩ±1% | |
| 输入保护 | 1000V |
| 输入偏流 | 50pA，25℃时典型值 |
| 共模抑制比 | 140dB，对于LO引线中的1kΩ不平衡电阻，很大±500VDC peak。 |
| 电阻 | |
| 测试方法 | 4线电阻或2线电阻可选 |
| 电流源参考到LO输入 | |
| 开路电压 | 限制在 <10V |
| 很大引线电阻 | 200Ω、2kΩ量程每条引线为10%量程。 |
| (4线电阻) | 所有其它量程每条引线为1kΩ。 |
| 输入保护 | 所有量程1000V |
| 偏移补偿 | 200Ω、2kΩ和20 kΩ量程时可选。 |
| 直流电流 | |
| 分流电阻器 | 200uA、2mA档：100Ω |
| 20mA 、200mA档：1Ω | |
| 2A、10A 档：0.01Ω | |
| 输入保护 | 200uA、2mA、20mA和200mA档位，后面板可更换250mA，250V快熔丝。 |
| 2A、10A 档位，内部10A，250V快熔丝。 | |
| 连续性/二极管测试 | |
| 响应时间 | 300采样/秒，带蜂鸣 |
| 连续性阈值 | 1Ω至2000Ω可设置 |
| 关闭自动调零操作(典型值) | |
建立时间注意事项：读数建立时间受源阻抗、电缆介质特性及输入信号变化影响。万用表所选默认测量延时可以使大部分测量的靠前个读数正确。
测量注意：建议测量时使用Teflon或其它高阻抗、低介质吸收材料绝缘的导线。
交流特性
准确度指标：±(% 读数 + % 量程)[1]| 功能 | 量程[2] | 频率范围 | 24小时[3] | 90天 | 1年 | 温度系数 |
| TCAL℃±1℃ | TCAL℃±5℃ | TCAL℃±5℃ | 0℃至(TCAL℃-5℃) | |||
| (TCAL℃+5℃)至50℃ | ||||||
| 真有效值 | 200.0000mV | 3Hz- 5Hz | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 |
| 交流电压[4] | 5Hz-10Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 | |
| 10Hz-20kHz | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.004 | ||
| 20kHz-50kHz | 0.10 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | ||
| 50kHz-100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | ||
| 100kHz- 300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.20 + 0.02 | ||
| 2.000000V | 3Hz-5Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.003 | |
| 5Hz-10Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 | ||
| 10Hz-20kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 | ||
| 20kHz-50kHz | 0.10 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | ||
| 50kHz-100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | ||
| 100kHz-300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.20 + 0.02 | ||
| 20.00000V | 3Hz-5Hz | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 | |
| 5Hz-10Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 | ||
| 10Hz-20kHz | 0.04 + 0.04 | 0.07 + 0.04 | 0.08 + 0.04 | 0.008 + 0.004 | ||
| 20kHz- 50kHz | 0.10 + 0.05 | 0.12 + 0.05 | 0.15 + 0.05 | 0.012 + 0.005 | ||
| 50kHz-100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | ||
|
|
100kHz-300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.20 + 0.02 | |
| 200.0000V | 3Hz-5Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.003 | |
| 5Hz-10Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 | ||
| 10Hz-20kHz | 0.04 + 0.02 | 0.07 + 0.03 | 0.08 + 0.03 | 0.008 + 0.003 | ||
| 20kHz-50kHz | 0.10 + 0.04 | 0.12 + 0.05 | 0.15 + 0.05 | 0.012 + 0.005 | ||
| 50kHz-100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | ||
|
|
100kHz-300kHz | 4.0 + 0.50 | 4.0 + 0.50 | 4.0 + 0.50 | 0.20 + 0.02 | |
| 750.000V[5] | 3Hz-5Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.003 | |
| 5Hz-10Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 | ||
| 10Hz-20kHz | 0.04 + 0.02 | 0.07 + 0.03 | 0.08 + 0.03 | 0.008 + 0.003 | ||
| 20kHz-50kHz | 0.10 + 0.04 | 0.12 + 0.05 | 0.15 + 0.05 | 0.012 + 0.005 | ||
| 50kHz-100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | ||
| 100kHz-300kHz | 4.0 + 0.50 | 4.0 + 0.50 | 4.0 + 0.50 | 0.20 + 0.02 |
| 功能 | 量程[2] | 频率范围 | 24小时[3] | 90天 | 1年 | 温度系数 |
| TCAL℃±1℃ | TCAL℃±5℃ | TCAL℃±5℃ | 0℃至(TCAL℃-5℃) | |||
| (TCAL℃+5℃)至50℃ | ||||||
| 真有效值 | 200.0000uA | 3Hz-5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.200 + 0.006 |
| 交流电流[8] | 5Hz-10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.100 + 0.006 | |
| 10Hz-5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 | ||
|
|
5kHz-10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 | |
| 2.000000mA | 3Hz-5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 | |
| 5Hz-10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 | ||
| 10Hz-5kHz | 0.12 + 0.04 | 0.12 + 0.04 | 0.12 + 0.04 | 0.015 + 0.006 | ||
|
|
5kHz-10kHz | 0.20 + 0.25 | 0.20 + 0.25 | 0.20 + 0.25 | 0.030 + 0.006 | |
| 20.00000mA | 3Hz-5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.200 + 0.006 | |
| 5Hz-10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.100 + 0.006 | ||
| 10Hz-5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15+ 0.06 | 0.015 + 0.006 | ||
|
|
5kHz-10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 | |
| 200.0000mA | 3Hz-5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 | |
| 5Hz-10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 | ||
| 10Hz-5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 | ||
|
|
5kHz-10kHz | 0.20 + 0.25 | 0.20 + 0.25 | 0.20 + 0.25 | 0.030 + 0.006 | |
| 2.000000A | 3Hz-5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.100 + 0.006 | |
| 5Hz-10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.035 + 0.006 | ||
| 10Hz-5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 | ||
|
|
5kHz-10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 | |
| 10.00000A[6] | 3Hz-5Hz | 1.10 + 0.08 | 1.10 + 0.10 | 1.10 + 0.10 | 0.100 + 0.008 | |
| 5Hz-10Hz | 0.35 + 0.08 | 0.35 + 0.10 | 0.35 + 0.10 | 0.035 + 0.008 | ||
| 10Hz-5kHz | 0.15 + 0.08 | 0.15 + 0.10 | 0.15 + 0.10 | 0.015 + 0.008 |
| 附加低频误差(% 读数) | 附加波峰因素误差(非正弦波)[7] | ||||
| 频率 | AC 滤波器 | 波峰系数 | 误差(% 读数) | ||
| 慢 | 中 | 快 | |||
| 10Hz-20Hz | 0 | 0.74 | -- | 1 - 2 | 0.05 |
| 20Hz-40Hz | 0 | 0.22 | -- | 2 - 3 | 0.2 |
| 40Hz-100Hz | 0 | 0.06 | 0.73 | 3 - 4 | 0.4 |
| 100Hz- 200Hz | 0 | 0.01 | 0.22 | 4 - 5 | 0.5 |
| 200Hz-1kHz | 0 | 0 | 0.18 | ||
| >1kHz | 0 | 0 | 0 | ||
[1] 90分钟预热，慢滤波，正弦波输入。
[2] 除ACV 750V和ACI 10A量程外，所有量程为10%超量程。
[3] 相对于校准标准。
[4] >5% 量程的交流正弦波输入的性能指标。输入在1%到5%量程内时，若频率<50kHz，则增加0.1%量程的附加误差；若频率在50kHz到100kHz区间，则增加0.13%量程的附加误差。
[6] 对于大于直流7A或交流7A rms的连续电流，接通30秒后需要断开30秒。
[7] 频率<100Hz时，慢滤波器性能指标仅针对正弦波输入。
[8] > 5% 量程的交流正弦波输入的性能指标。输入在1%到5%量程内时增加0.1%量程的附加误差；200uA、2mA、2A和10A量程>1kHz指标为典型值。
[3] 相对于校准标准。
[4] >5% 量程的交流正弦波输入的性能指标。输入在1%到5%量程内时，若频率<50kHz，则增加0.1%量程的附加误差；若频率在50kHz到100kHz区间，则增加0.13%量程的附加误差。
测量特性
[5] ACV 750量程限制到 8 x 107 Volts-Hz。输入超过300V rms时，每超出1V增加0.7mV误差。[6] 对于大于直流7A或交流7A rms的连续电流，接通30秒后需要断开30秒。
[7] 频率<100Hz时，慢滤波器性能指标仅针对正弦波输入。
[8] > 5% 量程的交流正弦波输入的性能指标。输入在1%到5%量程内时增加0.1%量程的附加误差；200uA、2mA、2A和10A量程>1kHz指标为典型值。
| 真有效值交流电压 | |
| 测量方法 | AC耦合真有效值测量，任意量程下可以有高达400V直流偏置。 |
| 波峰因数 | 满量程时波峰因数≤ 5 |
| 输入阻抗 | 所有量程下为 1MΩ±2%并联<150pF电容 |
| 输入保护 | 所有量程750V rms |
| AC滤波器带宽 | 慢：3Hz - 300kHz |
| 中：20Hz - 300kHz | |
| 快：200Hz - 300kHz | |
| 共模抑制比 | 70dB，对于LO引线中的1kΩ不平衡电阻，共模信号频率<60Hz，很大±500V peak。 |
| 真有效值交流电流 | |
| 测量方法 | 直流耦合到保险丝和分流电阻器，AC耦合到真有效值测量 (测量输入的AC成分)。 |
| 波峰因数 | 满量程时波峰因数 ≤ 3 |
| 很大输入 | DC+AC电流峰值必须<300%量程，包含直流电流成分的电流<10A rms。 |
| 分流电阻器 | 200uA、2mA档：100Ω |
| 20mA、200mA档：1Ω | |
| 2A、10A 档：0.01Ω | |
| 输入保护 | 200uA、2mA、20mA和200mA档位，后面板可更换250mA，250V快熔丝。 |
| 2A、10A 档位，内部10A，250V快熔丝。 | |
万用表所选默认测量延时可以使大部分测量的靠前个读数正确。在精确测量前必须确保输入端的RC回路已经完全稳定(约1s)。输入>300Vrms(或>5Arms)将引起信号调理元件自热，由此引起的误差包括在仪器特性中。
由自热引起的内部温度变化将给较小的交流档位带来额外的误差。额外的误差小于0.02%读数，且一般会在几分钟内消失。
频率和周期特性 准确度指标：±(% 读数)[1][2]
| 功能 | 量程 | 频率范围 | 24小时[3] | 90天 | 1年 | 温度系数 |
| TCAL℃±1℃ | TCAL℃±5℃ | TCAL℃±5℃ | 0℃至(TCAL℃-5℃) | |||
| (TCAL℃+5℃)至50℃ | ||||||
| 频率、周期 | 200mV至750V | 3 Hz-5 Hz | 0.07 | 0.07 | 0.07 | 0.005 |
| 5 Hz-10 Hz | 0.04 | 0.04 | 0.04 | 0.005 | ||
| 10 Hz-40 Hz | 0.02 | 0.02 | 0.02 | 0.001 | ||
| 40 Hz-300 kHz | 0.005 | 0.006 | 0.007 | 0.001 | ||
| 300 kHz-1 MHz | 0.005 | 0.006 | 0.007 | 0.001 |
| 频率 | 闸门时间 (分辨率) | |||
| 1秒 (0.1ppm) | 0.1 秒 (1ppm) | 0.01 秒 (10ppm) | 0.001 秒 (100ppm) | |
| 3 Hz-5Hz | 0 | 0.12 | 0.12 | 0.12 |
| 5 Hz-10Hz | 0 | 0.17 | 0.17 | 0.17 |
| 10 Hz-40Hz | 0 | 0.20 | 0.20 | 0.20 |
| 40 Hz-100Hz | 0 | 0.06 | 0.21 | 0.21 |
| 100 Hz-300Hz | 0 | 0.03 | 0.21 | 0.21 |
| 300 Hz-1 kHz | 0 | 0.01 | 0.07 | 0.07 |
| >1kHz | 0 | 0 | 0.02 | 0.02 |
[2] 频率≤300kHz时，指标系10%至110%量程交流输入电压；频率>300kHz时，指标系20%至110%量程交流输入电压。
很大输入限制到750V rms 或 8×107 Volts-Hz(取较小值)。200mV量程为满量程输入或比满量程大的输入。对于20mV至200mV，将全部%读数误差乘以10。
[3] 相对于校准标准。
测量特性
| 频率和周期 | |
| 测量方法 | 倒计数测频技术，AC耦合输入，使用交流电压功能。 |
| 输入阻抗 | 所有量程下为 1MΩ±2%并联<150pF电容 |
| 输入保护 | 所有量程750V rms |
|
测量注意事项：所有频率计数器都在小电压，低频信号时引入误差。屏蔽输入非常有助于减小外部噪声带来的测量误差。建立时间注意事项 当被测信号含有变化的直流分量时，测量周期或频率时会出现误差。在精确测量前必须确保输入端的RC回路已经完全稳定(约1s)。 |
|
电容特性
准确度指标：±(%读数 + %量程)[1][2]| 功能 | 量程[2] | 测试电流 | 1年 | 温度系数 |
| TCAL℃±5℃ | 0℃至 (TCAL℃-5℃) (TCAL℃+5℃)至50℃ | |||
| 电容 | 2.000nF | 200nA | 2 + 2.5 | 0.05+0.05 |
| 20.00nF | 2uA | 1 + 0.3 | 0.05+0.01 | |
| 200.0nF | 10uA | 1 + 0.3 | 0.01+0.01 | |
| 2.000uF | 100uA | 1 + 0.3 | 0.01+0.01 | |
| 20.00uF | 1mA | 1 + 0.3 | 0.01+0.01 | |
| 200.0uF | 1mA | 1 + 0.3 | 0.01+0.01 | |
| 2.000mF | 1mA | 1 + 0.3 | 0.01+0.01 | |
| 20.00mF | 1mA | 1 + 0.3 | 0.01+0.01 | |
| 100.0mF | 1mA | 3 + 0.2 | 0.05+0.02 |
[2] 指标指2nF量程的1%至110%量程和其它所有量程下的10%至110%量程。
测量特性
| 电容测量 | |
| 测量方法 | 测量电流输入到电容所产生的电压变化速率。 |
| 连接形式 | 2线 |
| 测量注意事项：小电容测量时容易受外部噪声影响导致测量误差，屏蔽输入有助于减小外部噪声带来的测量误差。 | |
温度特性
准确度指标[1]| 功能 | 探头类型 | 类型 | 较佳范围 | 1年 | 温度系数 |
| 温度 | TCAL℃±5℃ | 0℃至(TCAL℃-5℃) | |||
| (TCAL℃+5℃)至50℃ | |||||
| RTD[2] | α=0.00385 | -200℃至660℃ | 0.16 ℃ | 0.01 ℃ | |
| (R0取值49Ω至2.1kΩ) | α=0.00389 | -200℃至660℃ | 0.17℃ | 0.01℃ | |
| α=0.00391 | -200℃至660℃ | 0.14℃ | 0.01℃ | ||
| α=0.00392 | -200℃至660℃ | 0.15℃ | 0.01℃ | ||
| 热敏电阻 | 2.2kΩ | -40℃至150℃ | 0.08 ℃ | 0.002℃ | |
| 3kΩ | -40℃至150℃ | 0.08℃ | 0.002℃ | ||
| 5kΩ | -40℃至150℃ | 0.08℃ | 0.002℃ | ||
| 10kΩ | -40℃至150℃ | 0.08℃ | 0.002 ℃ | ||
| 30kΩ | -40℃至150℃ | 0.08℃ | 0.002 ℃ | ||
| 热电偶[3] | B | 0℃至1820℃ | 0.76 ℃ | 0.14 ℃ | |
| E | -270℃至1000℃ | 0.5 ℃ | 0.02 ℃ | ||
| J | -210℃至1200℃ | 0.5 ℃ | 0.02 ℃ | ||
| K | -270℃至1372℃ | 0.5 ℃ | 0.03 ℃ | ||
| N | -270℃至1300℃ | 0.5 ℃ | 0.04 ℃ | ||
| R | -270℃至1768.1℃ | 0.5 ℃ | 0.09 ℃ | ||
| S | -270℃至1768.1℃ | 0.6 ℃ | 0.11 ℃ | ||
| T | -270℃至400℃ | 0.5℃ | 0.03 ℃ |
[2] 指标指传感器以四线电阻测量或使用“相对”运算的二线电阻测量。
[3] 相对于冷端温度，准确度基于ITS-90。内置冷端温度指香蕉插座内温度，准确度为±2.5℃。
测量特性
测量注意事项内置冷端温度补偿跟踪香蕉插座孔内温度，香蕉插座孔内温度变化可能引入额外误差。使用内置冷端温度补偿时，将热电偶线连接到香蕉插座内并预热>3分钟可以使冷端补偿的误差很小。
测量速率
万用表测量速率[1]| 功能 | 设置 | 积分时间 | 读数/秒50Hz (60Hz) |
| 直流电压 | 0.006 NPLC 积分时间 | 100(100)us | 10000 (10000) |
| 直流电流 | 0.02 NPLC | 400(333)us | 2500 (3000) |
| 二线电阻 | 0.06 NPLC | 1.2(1)ms | 833 (1000) |
| 四线电阻 | 0.2 NPLC | 4(3.33)ms | 250 (300) |
| 1 NPLC | 20(16.7)ms | 50 (60) | |
| 2 NPLC | 40(33.3)ms | 25 (30) | |
| 10 NPLC | 200(167)ms | 5 (6) | |
| 100 NPLC | 2(1.67)s | 0.5 (0.6) | |
| 交流电压 | 3Hz 交流滤波器 | 0.2 | |
| 交流电流[2] | 20Hz | 1.5 | |
| 200Hz | 10 | ||
| 200Hz | 50[3] | ||
| 频率和周期[4] | 1s 闸门时间 | 1 | |
| 0.1s | 10 | ||
| 0.01s | 80 | ||
| 0.001s | 500 | ||
| 电容[5] | 25 |
[2] 使用默认建立延时的速率 (默认触发延时)。
[3] 触发延时设置为0时的很大可用速率。
[4] 20V量程，快滤波，1kHz输入。
[5] 200nF档位，测量20nF电容。测量周期随被测电容大小变化，100mF档位很长测量周期为4s(典型值)。
其他测量特性
| 触发和存储 | |
| 触发 | 预触发或延时触发，内部触发或外部触发，上升沿触发或下降沿触发 |
| 时基分辨率 | 33.333us，0.01%准确度 |
| 触发延迟 | 0至3600s可设置 (约33μs步进) |
| 采样定时器 | 0至3600s可设置 (约33μs步进) |
| 内部触发准确度 | ±1% 量程 |
| 读数保持灵敏度 | 0.01%、0.1%、1%或10%读数 |
| 单次触发采样数 | 1至50000 |
| 外部触发输入 | 电平：5V TTL 兼容 |
| 阻抗：>30kΩ并联 500pF | |
| 延迟：< 50 μs | |
| 抖动：< 50 μs (ACV，ACI，FREQ和PREIOD <2ms) | |
| 极性: 上升沿、下降沿可选 | |
| 很大速率：300/s | |
| 很小脉宽：2μs | |
| VMC 输出 | 电平：5V TTL兼容 |
| 输出阻抗：100Ω，典型值 | |
| 输出极性：负极性 | |
| 脉冲宽度：约2μs | |
| 历史记录和存储 | |
| 易失性存储器 | 512k 读数历史数据记录 |
| 非易失性存储 | 10组历史数据存储 (5000读数/组) |
| 5组传感器数据存储 (5000读数/组) | |
| 10组仪器设置存储 | |
| 5组任意传感器设置存储 | |
| 支持内存中数据转存至U盘 | |
常规特性
| 显示 | 256×64点阵LCD显示，支持双显、菜单、中英文双语言和操作帮助。 |
| 电源 | AC 100V - 120V，45Hz - 440Hz |
| AC 200V - 240V，45Hz - 66Hz | |
| 功耗 | 上电时自动检测电源频率，400Hz等同于50Hz |
| 工作环境 | 25 VA Max |
| 存储温度 | 全精度0℃至50℃ |
| 操作海拔 | 全精度到40℃，80% R.H.，无结水 |
| -40℃至70℃ | |
| 上限2000m | |
| 安全性 | IEC 61010-1；EN 61010-1；UL 61010-1；CAN/CSA-C22.2 No. 61010-1 |
| 测量CAT I 1000V/CAT II 300V | |
| 污染等级2 | |
| EMC | EN 61326-1 |
| 重量 | 约3.2 kg(不含包装) |
| 尺寸 | (高×宽×长)：107.0mm×231.6mm×290.5mm |
| 远程接口 | GPIB、10/100Mbit LAN、USB 2.0 Full Speed Device & Host(支持U盘)、RS-232C |
| 编程语言 | SCPI |
| LXI兼容性 | LXI Class C，Version 1.2 |
| 预热时间 | 90分钟 |
设备尺寸: 宽×高×深＝231.6 mm×107.0 mm×290.5 mm 重量：3.2 kg (不含包装)，银飞有售。
DM3068万用表订货信息
| 型号 | 描述 | 订货号 |
| 标配附件 | DM3068 (6 ½位，双显) | DM3068 |
| 符合所在国标准的电源线 | - | |
| 2根表笔 (黑、红) | - | |
| 2个鳄鱼夹 (黑、红) | - | |
| USB数据线 | CB-USB-150 | |
| 4根备份保险丝： | - | |
| 2根：AC，250V，T250mA | ||
| 2根：AC，250V，T125mA | ||
| 快速指南 | ||
| 选配附件 | 开尔文测试夹 | - |
| RS232串口线 | - | |
| 机架安装套件 | RM-DM-3 |
