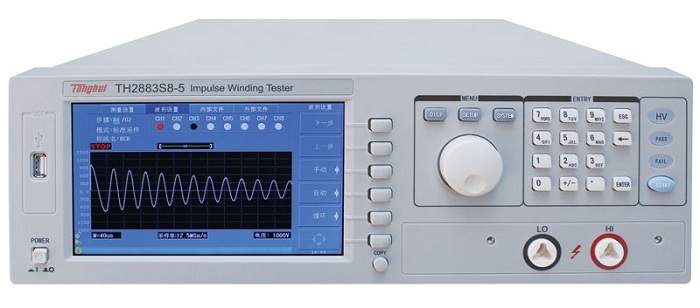

同惠TH2883-5脉冲式线圈测试仪
性能特点 ■ 首台符合LXI标准的线圈测试仪 ■ 高达10kV脉冲电压输出 ■ 很多8通道扫描测试 ■ 很低可测试低至1uH电感量线圈 ■ 65k 色7 TFT 宽屏显示 ■ 200Msps 的波形采样率 ■ 较大6次/秒的测试速度 ■ 配有高保真电晕提取算法（专利技术） ■ 四种波形比较判定方法 ■ 电压、时间及频率的测量及仪器参数自动保存 ■ 多样本平均，可进行32个标准波形的平均处理 ■ 破坏性测试为您选择合适测试电压 ■ 消磁脉冲的施加，保证测试波形一致 ■ 20 组仪器文件......
产品描述
性能特点
■ 首台符合LXI标准的线圈测试仪
■ 高达10kV脉冲电压输出
■ 很多8通道扫描测试
■ 很低可测试低至1uH电感量线圈
■ 65k色7” TFT 宽屏显示
■ 200Msps的波形采样率
■ 较大6次/秒的测试速度
■ 配有高保真电晕提取算法（专利技术）
■ 四种波形比较判定方法
■ 电压、时间及频率的测量及仪器参数自动保存
■ 多样本平均，可进行32个标准波形的平均处理
■ 破坏性测试为您选择合适测试电压
■ 消磁脉冲的施加，保证测试波形一致
■ 20组仪器文件可供存储并自动加载
■ 屏幕信息快存于U盘 (COPY键)
■ 可通过U盘自动升级系统固件
■ 中英文可选操作界面及四种可选的显示界面效果
■ Handler、RS232C、USB 和LAN接口
简要介绍
■ TH2883系列产品是同惠很新研发的新一代脉冲式线圈测试仪，共有四个型号组成。该系列产品采用当前主流的32bit CPU和高密度SMD贴装工艺，65k色7寸宽屏TFT显示器。操作功能简洁易用，显示界面清新亮丽。高达10kV脉冲电压、很多8通道扫描测试、低至1uH电感量的线圈测试、200Msps的采样率，6k Bytes的存储深度、标准样本平均的使用、消磁脉冲的施加、高保真电晕的提取以及非破坏性测试的开启…… ，无不彰显在业界的领先地位。TH2883-5具有100V-5000V的脉冲电压，是测试各种线圈的标配产品。TH2883系列产品标配USB Host、RS232C、USB Device和LAN接口，既方便您图形的快速保存，又方便您远程的随意掌控。
技术参数
| 型号 | TH2883-5 | |
| 脉冲电压 | 100V-5000V 10V步进±5%±15V | |
| 通道数 | 1 | |
| 电感测试范围 | ≥10uH | |
| 脉冲能量 | 较大 0.25焦耳 | |
| 测量速度 | 6次/秒 | |
| 施加脉冲数 | 较大到32个 | |
| 输入阻抗 | 5MΩ | |
| 显示器 | 800x480点65k色TFT，波形显示范围600x256 | |
| 波形采集 | 采样率: 高达200Msps, 8级可调分辨率: 8 Bits存储深度:6k Bytes样本平均:1-32 | |
| 判定方法 | 和标准波形比较▪ 面积比较▪ 面积差比较▪ 电晕放电▪ 相位差比较 | |
| 波形测量 | 波形的电压、波形的频率、波形的时间 | |
| 触发方式 | 手动触发、外部触发、总线触发，内部触发 | |
| 判别输出 | OK/NG 显示，LED 灯指示，蜂鸣器报警 | |
| 测量统计 | 具有测量结果的统计功能 | |
| 存储器 | 仪器内部可以存储20组标准波形和仪器设置也可以使用U盘作为外部存储器 | |
| 接口 | Handler,RS232C,USB Device,USB Host，Lan | |
| 电源 | ||
| 供电电源 | 110V/220V±10% 50Hz/60Hz±5% | |
| 电源功耗 | ≤200VA | |
| 通用条件 | ||
| 工作环境 | 温度 | 0℃ - 40℃ |
| 湿度 | ≤75% R.H. | |
| 安全和电磁兼容 | IEC61010-1:2001,IEC61326-2-1:2005 | |
