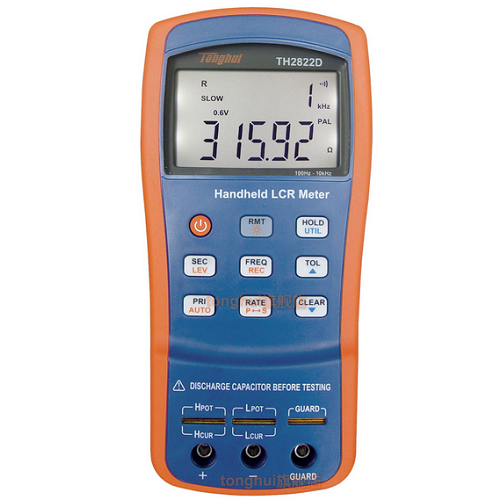

同惠TH2822D LCR数字电桥
产品描述
性能特点
■ 高达0.1%测量准确度
■ 10kHz高达测试信号频率
■ 测试信号电平可选择
■ 带有DCR功能
■ 增强的输入端冲击保护能力
■ 主参数可达40000字读数，D/Q分辨率 0.0001
■ 典型25mA 电流的超低功耗
■ 拥有具有专利的五端测试插槽和三端香蕉插孔兼容配置
■ 智能化的自动LCR选择功能
■ 交流测试达4次/秒（DCR时3次/秒）的测试速度， 快读的自动量程设计
■ 恒定100Ω输出阻抗
■ 百分比显示及1/5/10/20%四级容限比较模式
■ 开关机均可对电池充电
■ 测试端保护功能
■ 数据保持及较大/很小/平均值记录功能
■ 实时的功能配置选择与工作状态保存能力
■ 标配Mini - USB通讯接口，SCPI命令集
■ 可自由下载的FastAccess PC通讯软件
■ 清新炫丽的双色注塑外壳
简要介绍
■ 同惠电子凭借其领先的阻抗测试技术，推出了业界功能很强、性能足以与台式仪器媲美的新一代TH2822系列手持LCR数字电桥，该产品是 同惠公司在无源元件测试领域多年不懈努力和探索的结晶。
TH2822系列手持式LCR数字电桥采用超低功耗设计和高密度SMD装配工艺，主副参数同时显示的带背光LCD显示器，清新炫丽的一次成型双色外壳，操作功能简洁明了，测试信号频率高达可到100kHz，主参数40000字读数及损耗因子0.0001的分辨率，在任何场所可长时间实现对无 源元件进行精确而便捷的测量。
为应对不同场所的需求，在TH2822D/E上增加了多个信号电平测试，增加了DCR测试功能，测试准确度达0.1%。 TH2822系列提供USB接口通讯能力，可方便的与PC进行数据通讯和远程控制。为满足用户不断增加对SMD器件的测试需求，用户还可以选择TH26009C和TH26029C两种SMD四段开尔文测试钳，以平衡性能和价格的不同需求。
技术参数
| 型号 | TH2822D | |
| 功 能 | ||
| 测试参数 | 主参数: L / C / R / Z / DCR 副参数: D / Q / R / θ / ESR | |
| 等效方式 | 串联，并联 | |
| 参数及等效模式 | 手动/自动 | |
| 量程方式 | 自动 | |
| 测试端配置 | 三端、五端 | |
| 测试速度 | 4次/秒，1.5次/秒 | |
| DCR | 3次/秒 | |
| 校准功能 | 短路、开路 | |
| 容限比较模式 | 1%,5%,10%,20% | |
| 输入保险丝 | 0.1A / 250V | |
| 通讯接口 | Mini-USB(虚拟串口) | |
| 测 试 信 号 | ||
| 信号频率 | 100Hz, 120Hz, 1kHz,10kHz | |
| 测试信号电平 | 0.3 Vrms, 0.6 Vrms, 1 Vrms | |
| 信号源输出阻抗 | 100Ω | |
| 显 示 | ||
| 显示器 | LCD主、副参数双显示,带背光 | |
| 读数 | 主参数较大读数40,000字副参数D / Q 很小分辨率: 0.0001 | |
| 高达准确度 | 0.1% | |
| 显示范围 | ||
| L | 0.00μH-1000.0H | |
| C | 0.00pF-20.000mF | |
| Z/R | 0.0000Ω-10.000MΩ | |
| DCR | 0.0000Ω-20.000MΩ | |
| ESR | 0.0000Ω-999.9Ω | |
| D | 0.0000-9.999 | |
| Q | 0.0000-9999 | |
| θ | 0.00°-±180.0° | |
| 供电 | ||
| 电池型号 | TH2822D:LH-200H7C，8.4V Ni-MH 200mAH 可充电电池 | |
| AC电源适配器 | 输入：220V/50Hz；输出：12V-15V(100Ω负载) | |
| 待机（关机）电流 | 11μA | |
| 电池工作寿命 | 16小时（典型值），新碱性电池，背光关。 | |
| 自动关机设定 | 5min, 15min, 30min, 60min, OFF可设定；出厂默认5min | |
| 电池低电压指示 | 电池电压低于6.8V 时，指示低电压 | |
