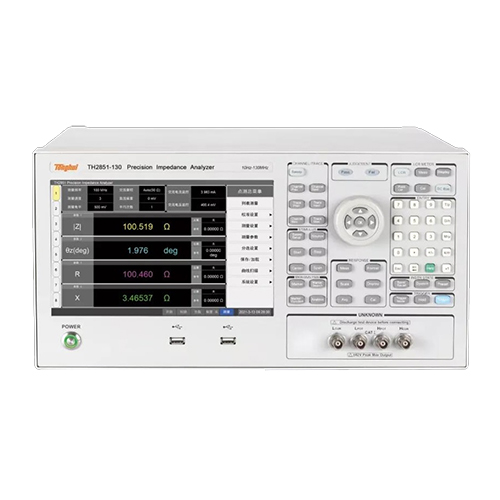

TH2851-015-030-050-080-130系列精密阻抗分析仪

产品描述

TH2851-015-030-050-080-130系列精密阻抗分析仪基于Windows10操作系统，摒弃了传统国产仪器复杂繁琐的操作界面，实现了全电脑化操作界面，让测试更智能、更简便。TH2851系列阻抗分析仪超越了国际领先产品120MHz的频率上限；创造性地实现了阻抗分析与独立LCR测试融为一体、便捷高效；中英文操作界面适合中外客户不同的语言需求。高达达5ms的测试速度、130MHz的测试频率及高达1GΩ的阻抗测试范围可以广泛满足元件与材料的测量要求，特别有利于高频电容器、电感器、谐振器、滤波器、介质材料、磁性材料等的高速精密测量与分析。TH2851系列阻抗分析仪是同惠电子采用基于先进的数字化自动平衡电桥原理及二十余年阻抗测量仪器研发的深厚技术积淀，潜心研制成功的新一代阻抗测试仪器，使得中国国产阻抗测试仪器达到了新的高度。

同惠精密阻抗分析仪型号

TH2851系列精密阻抗分析仪（很终参数以官网为准，数字化自动平衡电桥技术的应用，得以在 10Hz-130MHz 频率、1mΩ-100MΩ的阻抗范围内都能达到理想的测量精度，采用10.1寸TFT显示器，分辨率1280*800，带电容触屏操作）
大屏幕带来更多的好处是，可以把所有测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种阻抗测量参数，四种阻抗测量参数任意可调。屏幕左边的按钮可以快捷选择 8 套测试参数。

TH2851-015（10Hz-15MHz）；TH2851-030（10Hz-30MHz）；TH2851-050（ 10Hz-50MHz）；TH2851-080（10Hz-80MHz）；TH2851-130（10Hz-130MHz）。

显示采用新款10.1英寸TFTLCD显示器1280×RGB*800，电容式触摸屏；

AC测量参数：CpICs、Lp/Ls、Rp/Rs、Z、Y、R、X、G、B、O、D、Q.VAc. lc

DC测量参数：VDcs Inc

频率范围：根据不同的型号分别为TH2851-015（10Hz-15MHz）；TH2851-030（10Hz-30MHz）；TH2851-050（ 10Hz-50MHz）；TH2851-080（10Hz-80MHz）；TH2851-130（10Hz-130MHz）。

测试频率：
高达分辨率：1mHz

AC电压：5mV-1Vrms

分辨率：1mV

测试电平

AC电流：200uA—20mArms

分辨率：20uA

电压：OV-+40V

电压分辨率：1mV

DC偏置

电流：0mA-±100mA

电流分辨率：40uA

测试端配置：四端对

输出阻抗：25Q（典型值)
典型测量时间(速度)

五档：1(快速)—5(精确)

1：5ms 2：10ms3：40ms 4：80ms 5：400ms(不包括通讯时间的算数平均值，每个频率测试速度会略有不同)

高达准确度为130MHz：5.0%

精密阻抗分析仪TH2851-015-030-050-080-130优点

高精度：基本准确度0.08%

高稳定性和一致性

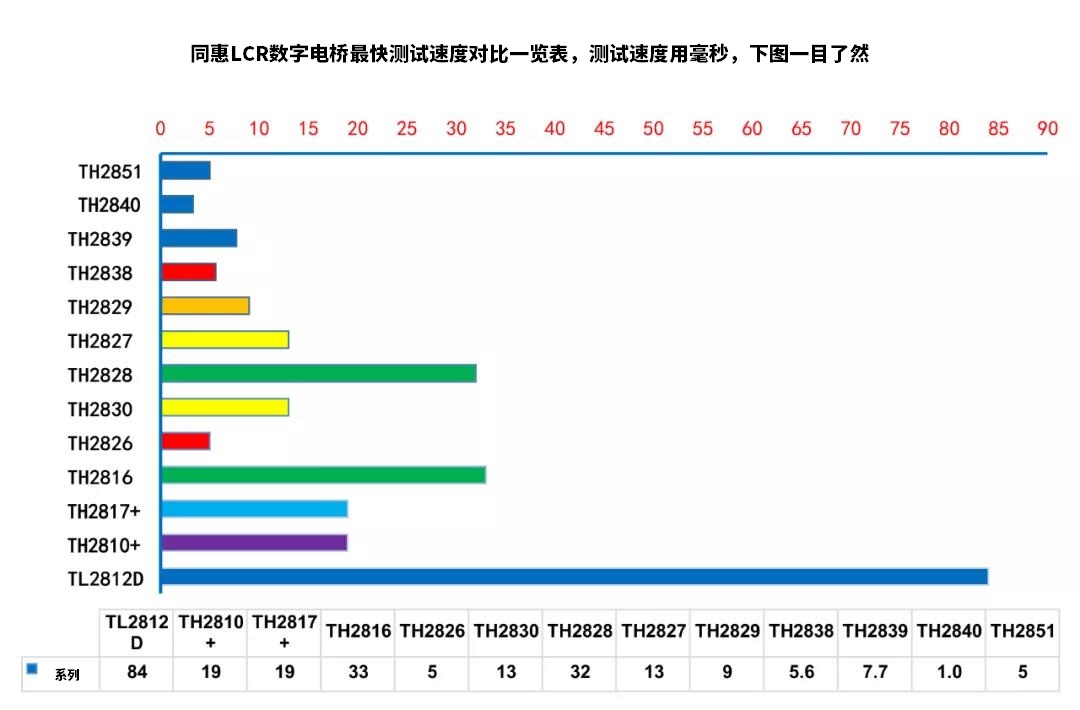

高速度：很快达5ms/次的测试速度

显示器：10.1寸TFT显示器，分辨率1280*800，带电容触屏操作

点测、列表扫描、图形扫描三种测试方式

1601点多参数列表扫描功能

四种阻抗参数同时测量显示
4通道图形扫描功能，每通道可显示4条曲线，通道和曲线有16种分屏显示方式

强大的功能：LCR模式10档分选；图形扫描模式，每条曲线单独分选；等效电路分析

高兼容性：支持SCPI指令集，兼容KEYSIGHT E4990A、E4980A、E4980AL、HP4284A

TH2851-015-030-050-080-130阻抗分析仪特点

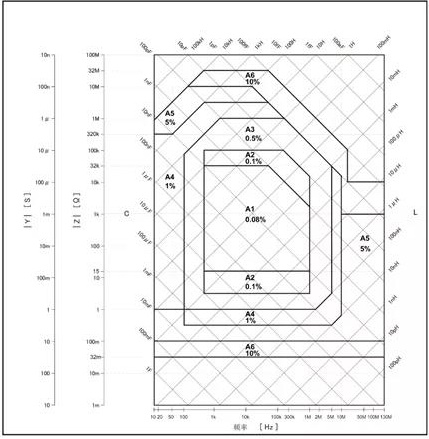

高精度：数字化自动平衡电桥技术的应用，得以在 10Hz-130MHz 频率、1mΩ-100MΩ的阻抗范围内都能达到理想的测量精度，其中高达精度达 0.08%，远高于采用射频V/I法的阻抗分析仪及网络分析法的网络分析仪的阻抗测试精度和范围。

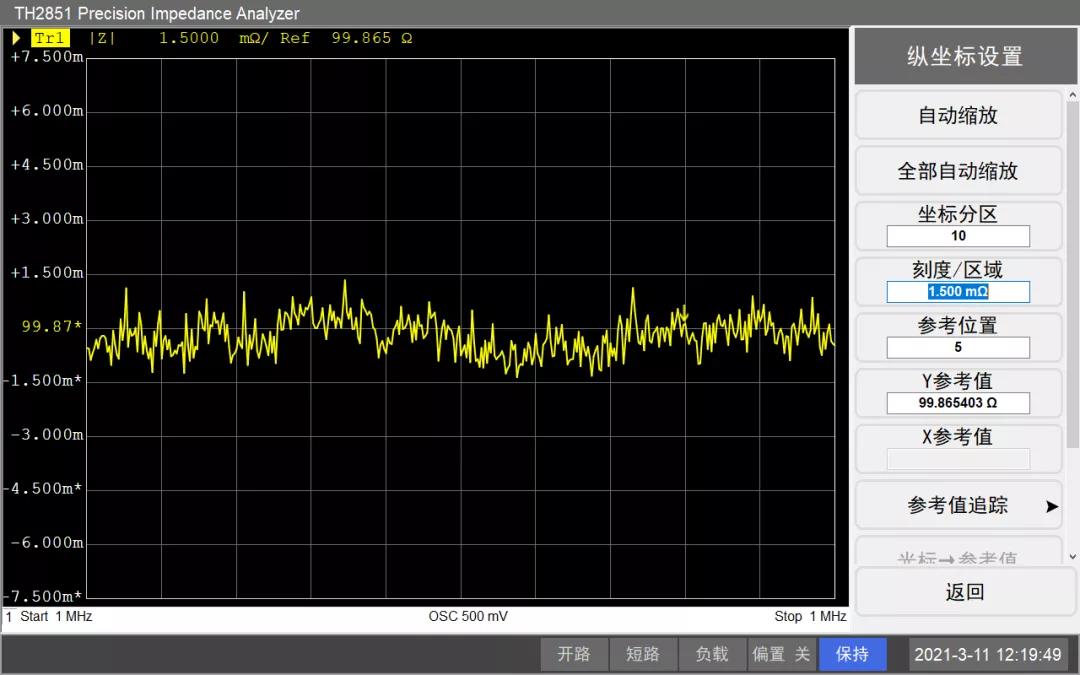

高稳定性和一致性：下图是在速度 5、测试频率 1MHz，测量 100Ω电阻的曲线，由下图可见其轨迹噪声≦0.003%（≦±0.0015Ω）。

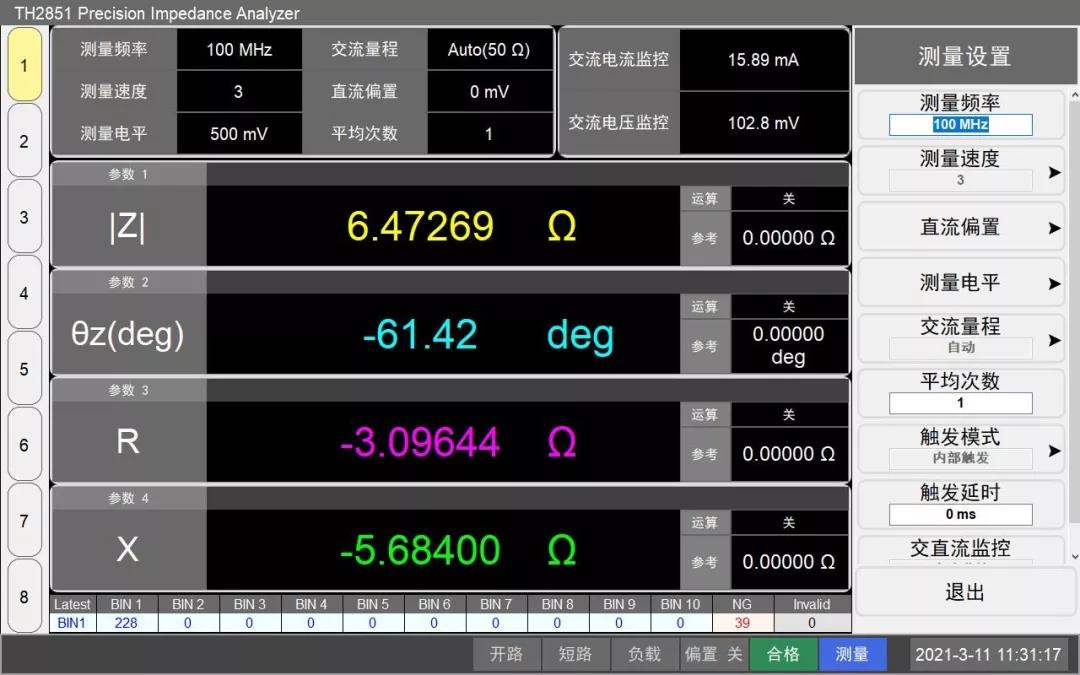

10.1寸大屏，四种阻抗测量参数，让细节一览无余

10.1 寸触摸屏、1280*800 分辨率，Windows10 系统、中英文操作界面，支持键盘、鼠标、LAN、VGA/HDMI 接口，带来的是较为出色的操作便捷性。

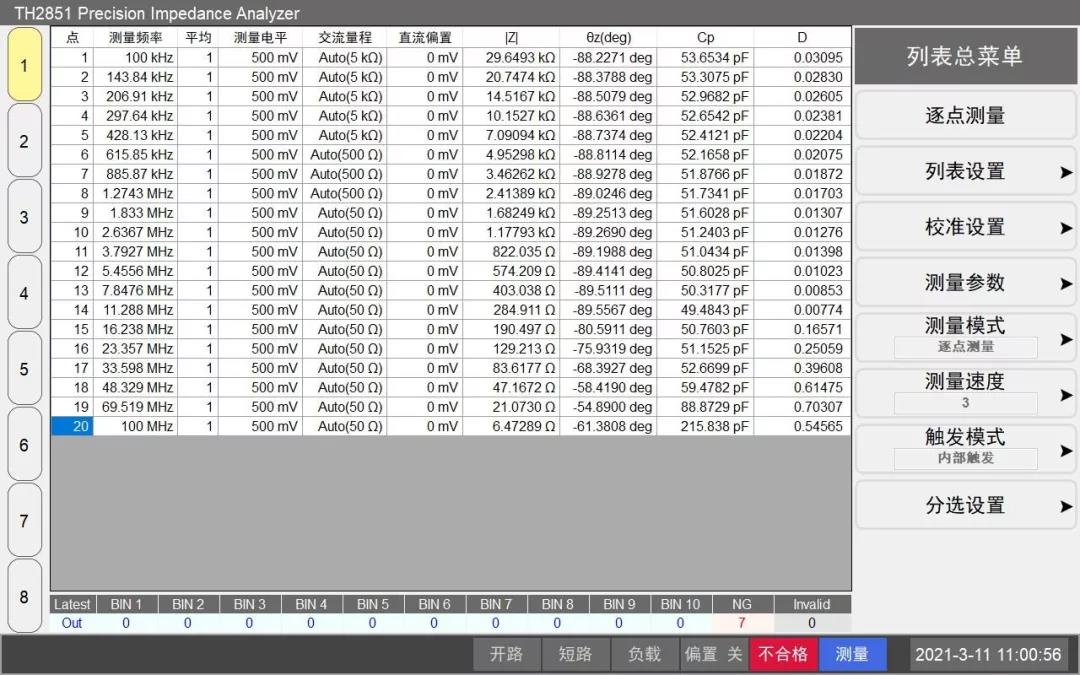

高速度：增强的列表扫描功能：可以很多设置 1601 点的列表扫描，每个点可以单独设置测试频率、测试电压、直流偏置等测试条件。

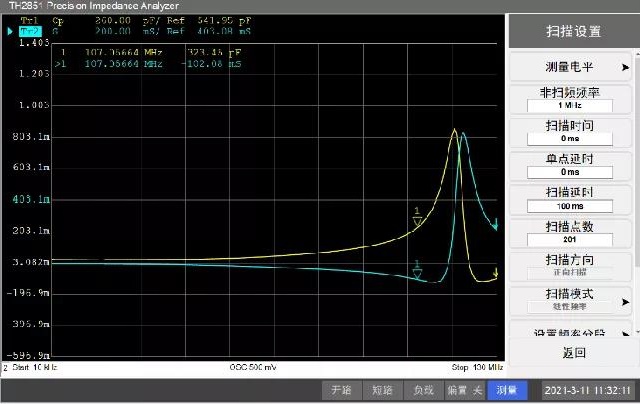

强大的分析图形界面可以 4 通道同时显示，每个通道可以很多显示 4 条曲线。通道和曲线各有十四种分屏显示方法。

单通道双曲线显示四通道单曲线显示，双通道双曲线显示/每个通道可以设置不同的测试参数和显示参数

曲线扫描分选判断界面

可以对扫描曲线全部或者部分区域的测试值进行合格/不合格判断

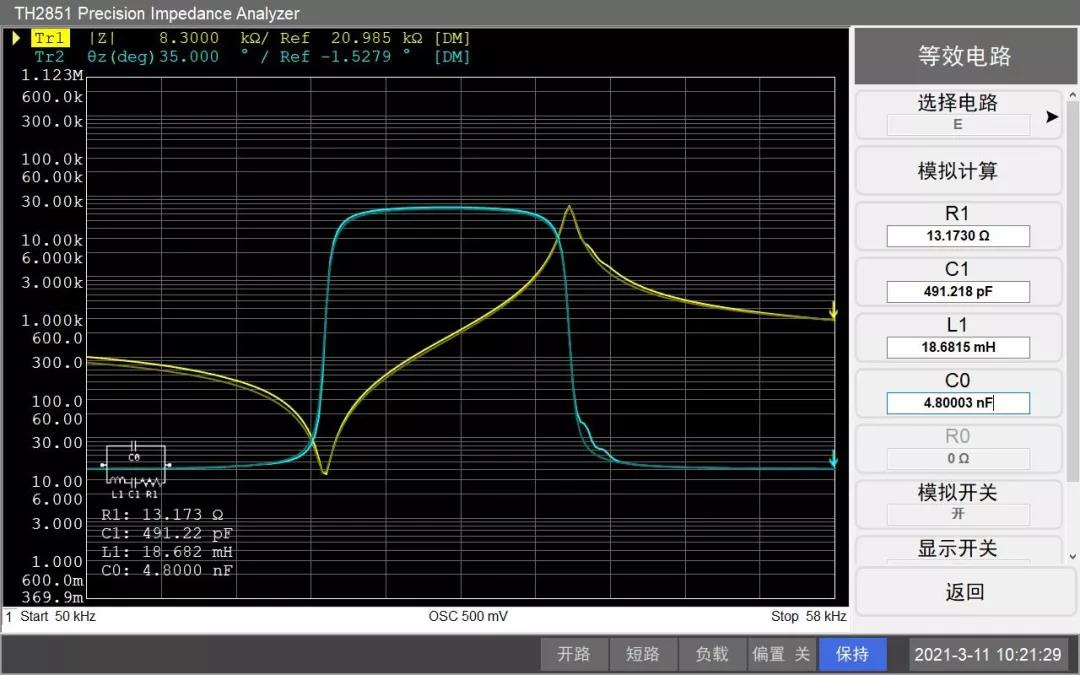

等效电路分析测试

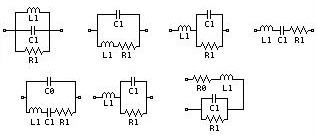

现实生活中不同类型的器件可以被等效成简单的三参数四种模型、四参数三种模型的阻抗器件，等效电路分析测试功能提供了 7 种基本的电路模型用于等效这些器件。等效电路分析测试功能提供了自动匹配功能，即如果被测件为黑盒时，自动匹配与之很符合的模型并进行参数的计算。可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照所选择的模型进行拟合。等效的电路模型可以直接输出成 TXT 文档方便用户保存使用。
