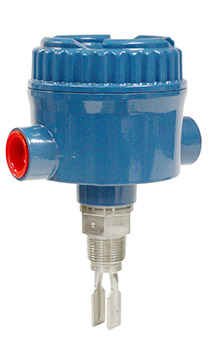

Ametek TF-100振动音叉开关
产品描述
简便安装
TF-100无需校准。
只需要安装，连接电源和输出。
紧凑型设计
电子单元和探头的总长度短至1.9" (47mm)，开关可以在受限的狭窄区域安装。
可靠性
内部自检性能，能监测电子单元和探头的工作状态。如果有错误发生，输出会切换到报警状态。
输出：
- TF-L 包括一个DPDT继电器输出，可以控制泵，阀或报警指示。
- TF-P 提供 PNP 或 NPN 晶体管输出。
- TF-T 为电流输出开关(8 mA / 16 mA)。
应用
TF-100 系列点位开关设计用于液体和轻浆体的可靠位置指示。输出可以设置为高位防溢出报警，或低位防倾空报警。
多功能
通用的液位开关无需校准，能可靠地继电器、晶体管或电流输出。
叉体从未被覆盖到被覆盖，电子模块响应为频率改变，因此物料的电特性的变化不能影响开关的性能。这允许TF-100系列可以既能用在导电又或绝缘的液体容器中。
无需维护
当与TF-100安装指南应用一致时，振动音叉开关无需日常的例行维护。
卫生型
卫生型号能满足制药和食品，饮品行业的应用。
性能指标
| TF-100 | TF-L 继电器输出 | TF-P 晶体管输出 | TF-T 电流输出 |
| 技术 | 振动音叉 | 振动音叉 | 振动音叉 |
| 校准 | 无 | 无 | 无 |
| 运行模式 |
高位 低位 |
高位 低位 |
高位 低位 |
| 重复性 | 大约 2 mm （垂直安装） | 大约 2 mm （垂直安装） | 大约 2 mm （垂直安装） |
| 环境电子件温度 | - 40°到70℃ | - 40°到70℃ | - 40°到70℃ |
| 储存温度 | - 40°到80℃ | - 40°到80℃ | - 40°到80℃ |
| 指示 | 两色LED（红/绿） | 两色LED（红/绿） | 两色LED（红/绿） |
| 供电 |
20到253 VAC， 50/60hZ 20到72 VDC |
10到55 VDC | 11到36 VDC |
| 密度 |
0.7到2.5g/cm? （标准） 0.5 到0.7g/cm? （可选） |
0.7到2.5g/cm? （标准） 0.5 到0.7g/cm? （可选） |
0.7到2.5g/cm? （标准） 0.5 到0.7g/cm? （可选） |
| 输出 |
DPDT继电器 很小10 micro Amps 较大 5 Amps AC 1 Amp DC |
浮点晶体管 PNP或NPN |
8 mA 正常 16 mA 报警 |
| 外壳 | 铝制涂层 | 铝制涂层 | 铝制涂层 |
| 防护 | NEMA 4X / IP66 | NEMA 4X / IP66 | NEMA 4X / IP66 |
| 传感器 | |||
| 材料 |
316 L不锈钢 （可选法兰和三角夹安装形式） |
316 L不锈钢 （可选法兰和三角夹安装形式） |
316 L不锈钢 （可选法兰和三角夹安装形式） |
| 安装 | 3/4英寸 NPT （标准配置） | 3/4英寸 NPT （标准配置） | 3/4英寸 NPT （标准配置） |
| 温度 | -50°到150℃ | -50°到150℃ | -50°到150℃ |
| 过程压力 | 0到64 Bar | 0到64 Bar | 0到64 Bar |
| 粘度 | 0.1 to10，000厘泊 | 0.1 to10，000厘泊 | 0.1 to10，000厘泊 |
