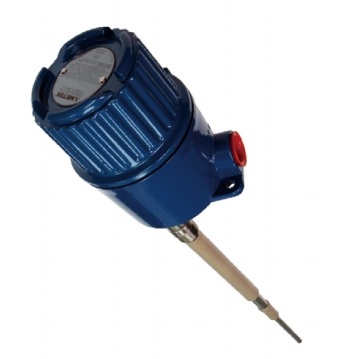

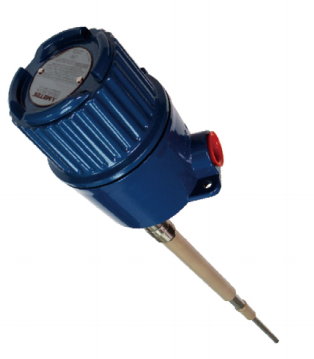

Ztron IV点位开关是一种可靠的低成本on/off物位开关

低成本的Drexelbrook Ztron IV物位开关不受粉尘和物位粘附影响。全电子设计意味着没有移动部件磨损，破坏和失效.基于现场已证实的射频导纳技术，Ztron IV是简单可靠的物位on/off开关.

整体紧凑型通过管道上标准的3/4英寸NP丁开孔插入，探头处于所需的高或低位上.（其他连接方式和尺寸也可供货）当物料达到探头上的预设的位置，能引起电子单元上状态的翻转，并致使DPD丁继电器动作.继电器可用来作报警信号，信号指示，控制阀信号或者其他探制和指示设备的运行.

经济型
广泛应用的高效低成本物料位置检测，一种可放心选用的电子式物位开关。无额外的部件需要购买和备库存。没有昂贵的，附加的选件。

无需维护
不像其他机械式设备，本产品没有部件能被堵塞，破坏和磨损。无需日常维护，清洁或者替换磨损消耗部品。

可靠稳定的运行
Cote-Shield电路使得Ztron IV能忽略探头上的挂料。没有粉尘或管道引起的误报警。

简便安装
整体型产品能简便的安装在1个3/4英寸容器上。校验快速并且简单。

Drexelbrook专利Cote-Shield
Drexelbrook独有的Cote-Shield专利电路使得Ztron IV能忽略探头上粉尘的堆积和物料的粘附.Ztron IV只对实际的高低物位状态反应，悬浮尘粒对测量没有影响。

性能指标

供电:

交流一现场可选

95-145 VAC， 50/60 Hz 2瓦

215-265VAC，50/60Hz 2瓦

直流:

24VDC:19-29VDC 2瓦

灵敏度

0.3 pF

动作点范围

0-80PF（共20圈，4PF/圈）

超过范围通过外接补偿，1: 1比例

负载电阻

中心端与接地端1500欧姆

中心端与屏蔽端750欧姆

屏蔽端与接地端750欧姆

报警类型

High （HLFS）高位或Low （LLFS）低位现场可调节

输出

DPDT继电器

继电器容量

无感5A @ 120 Vac

无感2A @ 230 Vac

电子单元环境温度

-400 F to 1450 F*

（-400C to 63℃）

温度影响

0 .5 pF/50°F（10℃）

线路电压影响

0.2 pF/20V

稳定性

0.15 pF/ 6 mo.较大

火花保护

100 Amp

探头连接

3/4" NPT（标准）

外壳

FM认证 符合NEMA 1-5 and 12 防护等级

时间延时

0-60可调

认证

FM/FMC 3810认证
