使用较好的的产品

50多年以来，DREXELBROOK以合理的价格提供可靠和准确的产品，成为了全球基于电容的含水量测量仪的领先者。我们提供了行业内高达压力和温度等级的产品，探头能够测量高达10.3MPa的压力和230˚C的温度。

应用

　常减压

　自动油井测试(AWT)

　分离容器井区自动转输站(LACT)

　管道阻塞探测

　泵保护

　介电常数分析

　机器润滑油监视

　　
耐久性

我们的“Perm-A-Seal”传感元件不需要易磨损和高维护费的环氧树脂涂层，也没有需要维护的垫圈，在含有大量沙子的油井流体中，传感元件也不会磨损。

　　
免除日常维护

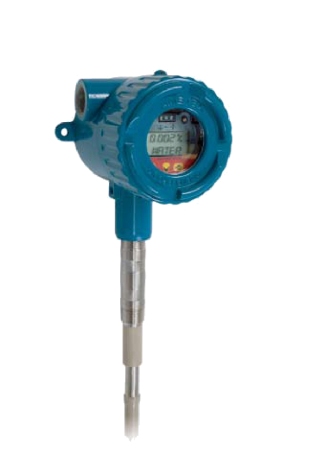

UniversalIV CM含水量监测仪是基于DREXELBROOK在射频导纳领域的实力，它的电子装置能够消除积累在管道和探头上的石蜡的影响。 进行维护时，只需要简单地拔出探头，擦洗干净，然后再插进去就行，不需要拆开芯件和断开大型管道。

CM系列能够使用任何规格的NPT或法兰安装，能安装在任何直径的管道上。


0-50% 轻油和0-80%重油

Universal IV CM在工厂中，已经预先校准到11个预先设定的量程中的1个，这些量程都已经在全球反复使用过。轻油为API比重> 25，重油为API比重 < 2。


Cote Shield™

Universal IV CM系列设计拥有专利Cote-Shield™技术，能让仪器不需要考虑预先确定传感元件的长度。不需要预先确定长度的特性，能让传感元件避开管嘴和可能的管道弯头，深入到流体中，从而避开它们对测量结果的影响。Cote-Shield™ 将插入探头的传感区直接推入到生产液流中，确保能获得更具有代表性的乳剂样本。

工作原理

用射频导纳测量含水量的方法，已经成功地广泛应用，因为油 (k=2.3) 和水 (k=80) 的介电常数是差距很大的。传感元件和管道壁形成了同心电容的两个必要表面，系统中的电子装置将射频电压发送到能测量电容变化的传感元件。随着在流动的油水中的增加，流体的介电常数也增加，导致电容增加，而板上的电子装置就会计算出电容变化和含水量之间的关系。该方法直接、可靠，经过了证实。


典型配置

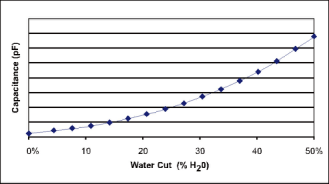

电容变化与水分关系

Y轴：电容      X轴：含水量




Drexelbrook采样优势

Drexelbrook插入探针的设计使得它 分析大量的流体的代表性样本而其他厂商不能。通用IV CM采用了传感元件，是有其独特的能够直接安装过程中无需短管，侧臂或组合。

所示的传感元件将直接延伸到为至少15英寸的主处理线。这样做的优点是流体的静电电容接管探针的整个长度上以建立平均效应。现在的测量在一个较大的范围，更好的流体样品产生更平滑，更准确的响应。





传感器（探头）的选择

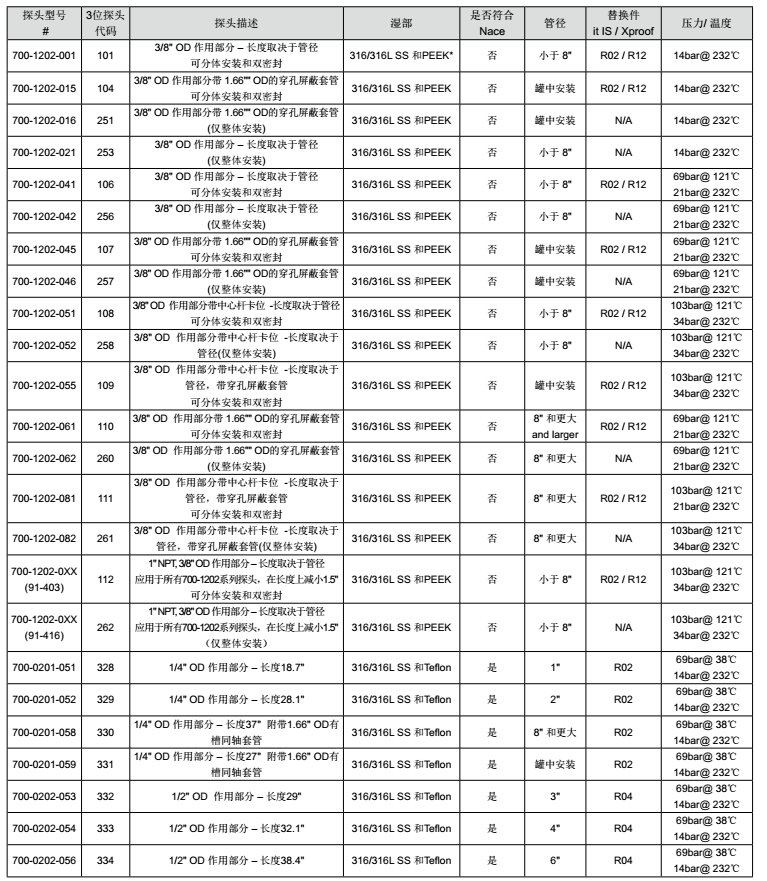

Universal IV™油中水分析仪探头选择基于管道大小、湿部、NACE需求和压力/温度。大于8英寸的管道或罐中安装需要一个同轴屏蔽套管。以下是3端带Cote-Shield™屏蔽端的标准探头选型指南。

* PEEk是种高温热塑性塑料，具有类似于TFE 的特性，但具有远胜过它的抗磨性。PEEK兼容于同样材料如316SS，但硫酸、丁酮、浓酚或硝酸等除外。其它材料的兼容性问题，请向厂家咨询。
