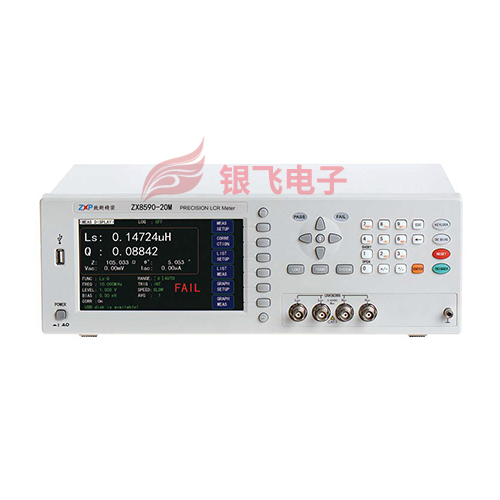

型号ZX8590-10M，测试频率量程范围20Hz-10MHz的高频电桥/阻抗分析仪技术指标

ZX8590 系列高频 LCR 数字电桥：其高精度、宽频率范围可以满足元件与材料绝大部分低压参数的测量要求，可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析及低 ESR 电容器和高 Q 电感器的测量。
ZX8590 产品超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。


ZX8590-10M高频电桥 阻抗分析产品信息

● ZX8590-2M：20Hz-2MHz 高频电桥
● ZX8590-5M：20Hz-5MHz 高频电桥
● ZX8590-10M：20Hz-10MHz 高频电桥
● ZX8590-20M：20Hz-20MHz 高频电桥


ZX8590-10M高频电桥 阻抗分析仪性能参数

● 自动平衡技术电桥，高频阻抗测量准确度高
● 4 端对开尔文测试端，宽阻抗测量范围准确度高
● 可选内部±40V 偏置电压源
● 键盘锁定功能，掉电数据保护功能
● 图形扫描功能，列表扫描功能、开路、短路、负载校正功能
● 简体中文、英文操作语言
● 进行测试数据、测试条件保存（U 盘或内部）
● 提供内部直流偏压-5V～+5V
● 测试电压、电流自动平衡调整功能（ALC）
● 仪器内部 50 组，U 盘 500 组测试文件，可随时调用
●U 盘可支持格式 FAT16、FAT32 文件系统规格参数

X8590-10M基本准确度		0.05%, 精度表为准
测试速度		快速:100 次/秒、中速 20 次/ 秒、慢速 6 次/秒
显示范围	|Z|,R,X	0.01 mΩ～99.9999MΩ
	|Y|， G， B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-999.999%～999.999%
信号源输出 阻抗		10ΩCC、25Ω、50Ω、100Ω
内部直流 偏置电压		-5V～+5V
内部偏置选 件		可选配±100mA、±40V 偏置电压源
量程方式		自动、保持
触发方式		内部、手动、自动、外部、总线
校准功能		开路/短路,全频清零、点频清零
等效电路		串联、并联
比较器		十档分选，BIN0～BIN9、NG、AUX
		PASS、HI、LOW(PASS/FAILLED 显示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（选件）
温度湿度		0℃～40℃，相对湿度≤75%
电源要求		100～120 Vac 或 198～242 Vac
		46～64 Hz，功率大于 75 VA
体积 (WxHxD)		400mmx132mmx410mm
重量（净 重）		8.5Kg

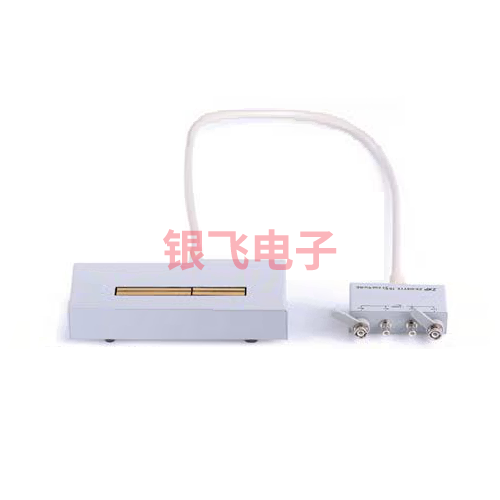

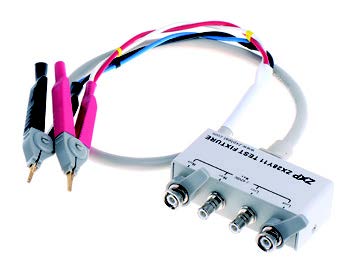

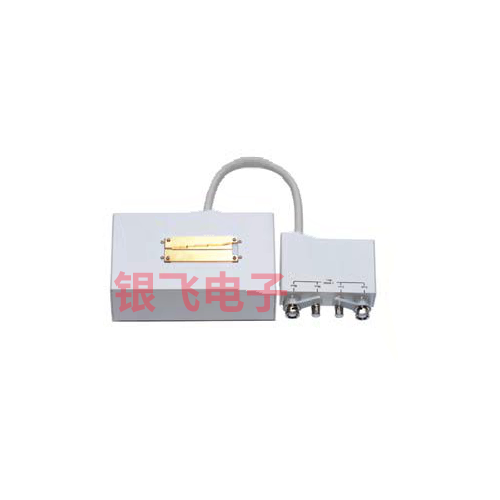

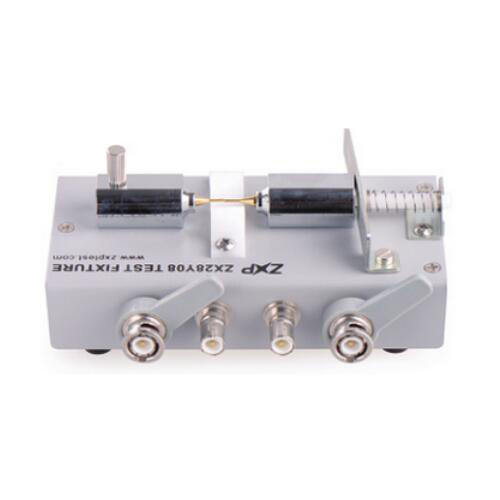

ZX8590-10MHZ主要附件
