ZX5563C超高压电池内阻测试仪

ZX5563C超高压电池内阻测试仪 系列 0.1%的基本电阻测量准确度, 仪器重量3.6公斤,性能以电阻高达测试分辨率0.1u、高达测试电压1000VDC与ZX5563B的600V区别。 测试方式采用交流4端测量(1kHz) 等技术指标卓越性能足以媲美其它的有竞争产品。 ZX5563C超高压电池内阻测试仪 系列仪器采用1kHz频率的交流恒流信号源,增大的测试电流使测试回路更加稳定。3m~3000的量程能够覆盖大部分大型电池组的内阻测试需要。 超高压电池内阻测试仪是 银飞 电子经销和销售并销售......

产品描述

ZX5563C超高压电池内阻测试仪系列0.1%的基本电阻测量准确度,仪器重量3.6公斤,性能以电阻高达测试分辨率0.1uΩ、高达测试电压1000VDC与ZX5563B的600V区别。测试方式采用交流4端测量(1kHz)等技术指标卓越性能足以媲美其它的有竞争产品。ZX5563C超高压电池内阻测试仪系列仪器采用1kHz频率的交流恒流信号源,增大的测试电流使测试回路更加稳定。3mΩ~3000Ω的量程能够覆盖大部分大型电池组的内阻测试需要。超高压电池内阻测试仪是银飞电子经销和销售并销售的ZXP致新精密凭借在电池测量领域多年的技术优势推出的一款电池内阻测试仪
ZX5563C测量精度30mΩ~3000Ω量程:± 0.3%rdg.±3dgt./(EX.FAST时需加算±3dgt.,FAST/MEDIUM时需加算±2dgt.)/3mΩ量程:± 0.3%rdg.±10dgt./(EX.FAST时需加算±30dgt.,FAST时需加算±10dgt.,MEDIUM时需加算±5dgt.)。

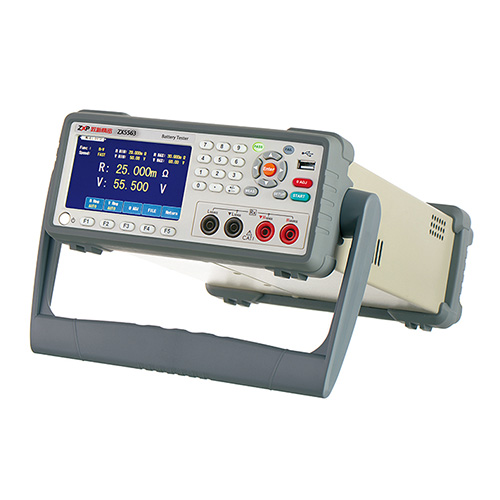

ZX5563c

ZX55Y4549 四线鳄鱼夹

可选配ZX55Y4550- ZX55Y4556

参见附件部分



ZX55Y4549 四线鳄鱼夹
 ZX55Y4549


ZX5563C超高压电池内阻测试性能参数
● 4.3寸 LCD彩色液晶大屏显示,电池内阻R和电压V同时显示
● 很小分辨率0.1uΩ、10uV
● 精度高,稳定性好,很快测试速度100次/秒
● 测试线接触检查功能
● 内置比较器功能,10档分选,HANDLER分选接口实现自动化设备联机功能
● 标配RS232(选配RS485)通讯接口,支持SCPI及Modbus(RTU)两种通讯模式
● 测试条件自动保存,仪器内部50组,U盘500组设置文件
● 发明专利,无需安装软件可直接上传测试结果到电脑
● 仪器标配RS232C和HANDLER接口,可方便地组建自动化测试系统


ZX5563C超高压客户应用场合

 ● ZX5563C: 可测试R/V/RV,测试电压1000VDC,对地较大额定电压1000VDC
● 电动汽车锂电池等高压电池组的测试
● 多节串联高压锂电池内阻和电压测量
● 动力电池内阻测量

ZX5563C超高压电池内阻测试仪技术规格表格

型号

ZX5563B超高压电池内阻测试仪

ZX5563C超高压电池内阻测试仪

测试参数

RV/R/V (R:交流电阻 V:直流电压)

测试方式

交流4端测量(1kHz)

较大输入电压

额定输入电压600VDC
对地较大额定电压600VDC

额定输入电压1000VDC
对地较大额定电压1000VDC

电阻测量量程

7档量程:

3mΩ(较大显示3.1000mΩ,分辨率0.1μΩ)

30mΩ(较大显示31.000mΩ,分辨率1μΩ)

300mΩ(较大显示310.00mΩ,分辨率10μΩ)

3Ω(较大显示3.1000Ω,分辨率0.1mΩ)

30Ω(较大显示31.000Ω,分辨率1mΩ)

300Ω(较大显示310.00Ω,分辨率10mΩ)

3000Ω(较大显示3100.0Ω,分辨率100mΩ).

测量精度

30mΩ~3000Ω量程:± 0.3%rdg.±3dgt.

(EX.FAST时需加算±3dgt.,FAST/MEDIUM时需加算±2dgt.)

3mΩ量程:± 0.3%rdg.±10dgt.

(EX.FAST时需加算±30dgt.,FAST时需加算±10dgt.,MEDIUM时需加算±5dgt.)

电压测量量程

DC6V(分辨率10μV)

DC60V(分辨率100μV)

DC600V(分辨率1mV)

三档切换

DC10V(分辨率20μV)

DC100V(分辨率200μV)

DC1000V(分辨率2mV)

三档切换

采样时间

EX.FAST:4ms,FAST:12ms,MEDIUM:42ms,SLOW:157ms(上述为一个参数测量、电源频率为50Hz的很快时间,

具体视测试项目、电源频率而定)

全测量时间

响应时间+采样时间(阻抗/电压一起约1ms的响应时间。仅供参考,具体视测试流程和被测物而定)

比较器

独立判断:HI/IN/LO(电压,阻抗逐一独立判断),

综合判断(PASS/FAIL.阻抗判断结果和电压判断结果的与运算),

LED指示灯显示,蜂鸣报警,外部I/O输出

外部接口

Handler I/O,RS-232C,USB

电源要求

AC:85-242V ,47~63Hz,15VA

体积(W*H*D)

215mm*87mm*335mm (净尺寸)

235mm*105mm*360mm(加护套后)

重量

3.6kg

附件

说明书×1,电源线×1,(选配测试线)
