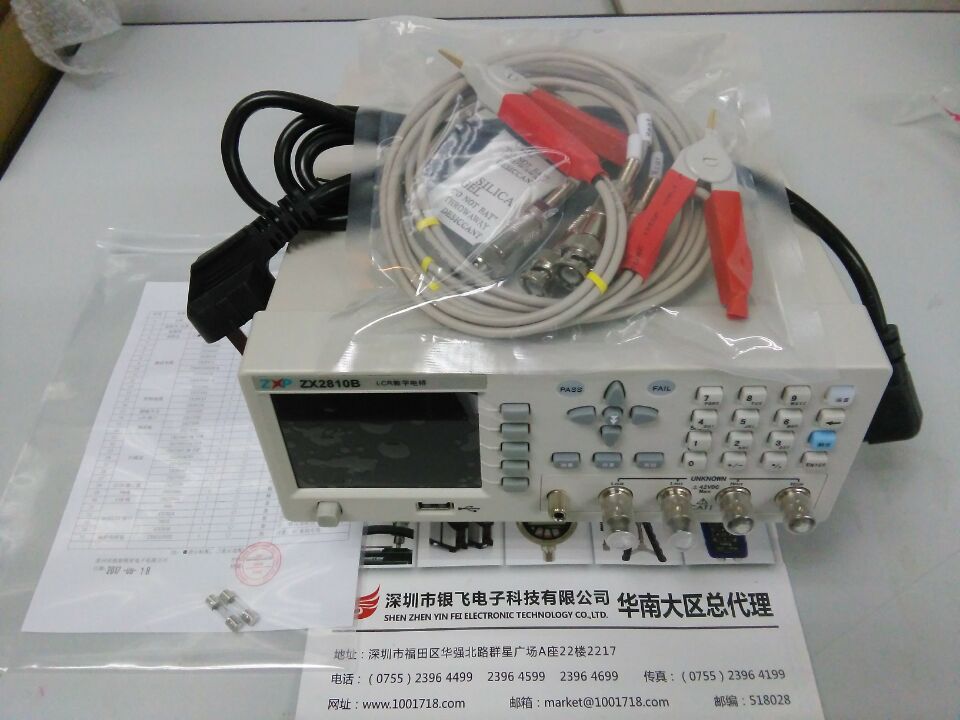

致新ZX2810B LCR数字电桥
产品描述
致新LCR数字电桥ZX2810B简单介绍
致新LCR数字电桥ZX2810B是致新很新新研制的低频元件测量的换代产品，其中应用多项元件测量的很新技术，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。RS232C接口可为用户提供远程控制及测试数据的统计和分析。致新LCR数字电桥ZX2810B是简便操作与强大功能的合理结合，它具有4种典型的测试频率。致新LCR数字电桥ZX2810B有0.1V、0.3V、1.0V这四个典型的测试信号电平，并且是30Ω、100Ω两种输出阻抗，它的四档分选及HANDLER接口，可选配RS-232C通讯接口和RS232C操作软件。
致新LCR数字电桥ZX2810B技术参数：
|
测试频率 |
ZX2810C |
|||
|
50、60、100、120、1k、10k（Hz） |
||||
|
测试参数 |
L、C、R、|Z|、X、Q、G、θ、|Y| |
|||
|
基本准确度 |
0.1%，以精度表为准 |
|||
|
测试速度 |
快速:20次/秒、中速10次/秒、慢速6次/秒 |
|||
|
量程方式 |
自动、保持 |
|||
|
触发方式 |
内部、手动、自动、外部、总线 |
|||
|
测试信号电平 |
0.1、0.3、1V |
0.1—1V |
||
|
偏置(DC) |
-------------------------- |
|||
|
信号源输出阻抗 |
25Ω、50Ω、100Ω、10/100Ω |
|||
|
校准功能 |
开路/短路,全频清零、点频清零 |
|||
|
显示范围 |
|Z|，R，X |
0.1 mΩ — 99.999MΩ |
||
|
L |
0.0001uH-9999.9H |
|||
|
C |
0.0001pF—9.9999F |
|||
|
DCR |
--------------------------- |
|||
|
D |
0.0001—9.9999 |
|||
|
Q |
0.1-9999.9 |
|||
|
Θ(RAD) |
-3.14159-3.14159 |
|||
|
Θ(DEG) |
-179.999 o -179.999o |
|||
|
Δ% |
-99.999%-99.999% |
|||
|
等效电路 |
串联、并联、自动 |
|||
|
比较器 |
四档分选，BIN0～BIN3，NG、AUX |
|||
|
PASS、HI、LOW(PASS/FAIL LED显示) |
||||
|
接口 |
RS232C、UsbTMC、UsbCDC、Handler、GPIB（可选） |
|||
|
存储器 |
内部50组，外部U盘500组文件 |
|||
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
|||
|
电源要求 |
电压 |
100 ～ 120 Vac或198 ～ 242 Vac |
||
|
频率 |
46 ～ 64 Hz，功率大于50 VA |
|||
|
体积(W*H*D) |
216mm*87mm*300mm |
|||
|
重量（净重） |
3.0Kg |
|||
致新LCR数字电桥ZX2810B优点：LCR数字电桥是一款经济实用型，可以满足一般的测试要求，且具有高稳定性的电容损耗的高精度数字电桥，为电容器出厂检验提供更高保障。致新LCR数字电桥ZX2810B具有25Ω、50Ω、100Ω、10/100Ω的输出阻抗，它与国际品牌厂家的LCR电桥测试数据可比性非常高（例如：Agilent、WK）。致新LCR数字电桥ZX2810B含有电压、电流监测试功能，了解被测阻抗两端真实电压电流，可以快速清零校正功能，开路、短路，在测试显示放大显示功能上，使读数更加清晰、直观。致新LCR数字电桥ZX2810B有灵活的接口功能，按需求定义实现数据记录、保存、处理。它是根据四档分选，良品与不良品以不同颜色来、指示灯、声音来区分。致新LCR数字电桥ZX2810B能够在关机后测试条件自动保存，不再为重新设定测试条件而烦扰。
致新LCR数字电桥ZX2810B性能特点：
简体中文、英文操作语言
简单易懂SCPI通讯协议、可快速与设备组建测试系统
测试数据、条件保存（U盘或内部），支持U盘升级
仪器内部50，U盘500组测试文件，可随时调用
U盘可支持多种格式FAT16、FAT32格式
丰富的接口，RS232、UsbTMC、UsbCDC、Handler、GPIB
仪器内部可以选择上下沿（↑或↓）进行触发
仪器后面板有BNC触发，快速实现外部脚踏开关连接
