ZX90A系列阻抗分析仪

致新精密电子有限公司推出的新一代 ZX90A系列阻抗分析仪 ,主要用于铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析与测试。这款产品提供了对压电器件和设备进行频率扫描和阻抗测量分析的超值解决方案,能够快捷方便地测试压电器件的各项参数特性。 市场上有些传统型号的超声阻抗分析仪需要在电脑上运行软件实现扫描分析功能,而ZX90A系列除了具有电脑扫描分析功能外,还可以在仪器上直接显示压电器件的阻抗-频率扫描曲线分......

产品描述

致新精密电子有限公司推出的新一代ZX90A系列阻抗分析仪,主要用于铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析与测试。这款产品提供了对压电器件和设备进行频率扫描和阻抗测量分析的超值解决方案,能够快捷方便地测试压电器件的各项参数特性。
市场上有些传统型号的超声阻抗分析仪需要在电脑上运行软件实现扫描分析功能,而ZX90A系列除了具有电脑扫描分析功能外,还可以在仪器上直接显示压电器件的阻抗-频率扫描曲线分析功能。这样,客户不再需要为每台仪器配置一台电脑。这种方式既保证了测试效率,又降低了测试成本,还方便客户在生产线上使用。
ZX90A系列产品使用的是矢量测试原理,具备良好的测量精度、超宽的频率范围和极好的稳定性,可以满足超声器件与材料的绝大部分测量要求。除此之外,ZX90A系列超声阻抗分析仪还可以在仪器上直接实现扫描图形,并且可以把仪器上屏幕显示的图形和测试数据直接拷贝到 U 盘。此外,仪器自带电脑软件界面,标配版无需另行购买。
ZX90A系列超声阻抗分析仪配备了RS232C、USB DEVICE、USB HOST、HANDLER接口,并可选配RS485 接口、GPIB 接口,方便与 PC 进行数据通讯和远程控制,以组建自动测试系统。

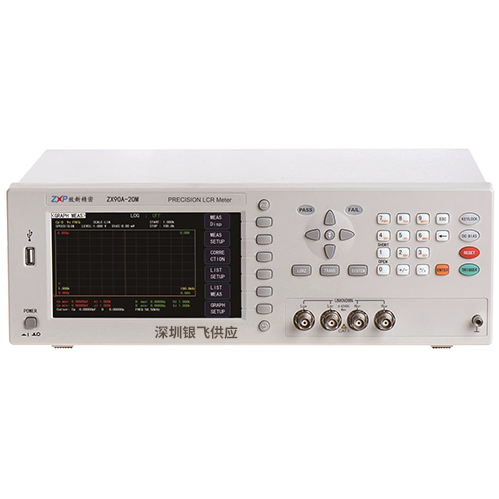

ZX90A-20M

产品型号及配置信息

-ZX90A-5M:20Hz-5MHz超声器件阻抗分析仪
-ZX90A-10M:20Hz-10MHz超声器件阻抗分析仪
-ZX90A-15M:20Hz-15MHz超声器件阻抗分析仪
-ZX90A-20M:20Hz-20MHz超声器件阻抗分析仪


性能特点

- 自动平衡技术电桥,高频阻抗测量准确度高
- 可选内部±40V 偏置电压源
- 键盘锁定功能,掉电数据保护功能
- 图形扫描功能,列表扫描功能、开路、短路、负载校正功能
- 简体中文、英文操作语言
- 支持测试数据、测试条件保存(U 盘或内部)
- 提供内部直流偏压-5V~+5V
- 测试电压、电流自动平衡调整功能(ALC)
- 仪器内部可存储 50 组文件,U 盘可存储 500 组测试文件,随时调用
- U 盘支持 FAT16、FAT32 文件系统


规格参数

测试参数:C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P

测试电平:
- 0.005-5Vrms (<=1MHz)
- 0.005-1Vrms (>1MHz)

基本准确度:0.05%,精度表为准

测试速度:
- 快速:100 次/秒
- 中速:20 次/秒
- 慢速:6 次/秒

显示范围
- |Z|,R, X:0.01 mΩ~99.9999MΩ
- |Y|, G, B:0.00001μS~99.9999S
- C:0.00001pF~9.99999F
- D:0.00001~9.99999
- L:0.00001μH~99999.9H
- Q:0.01~99999.9
- θ(RAD):-3.14159~3.14159
- θ(DEG):-179.999 °~179.999°
- Δ%:-999.999%~999.999%

信号源输出
阻抗:10ΩCC、25Ω、50Ω、100Ω
内部直流偏置电压:-5V~+5V
内部偏置选件:可选配±100mA、±40V 偏置电压源
量程方式:自动、保持
触发方式:内部、手动、自动、外部、总线
校准功能:开路/短路,全频清零、点频清零
等效电路:串联、并联
比较器:十档分选,BIN0~BIN9、NG、AUX PASS、HI、LOW(PASS/FAIL LED 显示)
接口:RS232C、USB Host、USB Device、Handler、GPIB(选件)
温度湿度:0℃~40℃,相对湿度≤75%
电源要求:100~120 Vac 或 198~242 Vac,46~64 Hz,功率大于 75 VA
体积(WxHxD):400mmx132mmx410mm
重量(净重):8.5Kg

规格列表展示
测试参数 C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P
测试电平 0.005-5Vrms(<=1MHz)
0.005-1Vrms(>1MHz)
基本准确度 0.05%, 精度表为准
测试速度 快速:100 次/秒、中速 20 次/ 秒、慢速 6 次/秒




显示范围
|Z|,R,X 0.01 mΩ~99.9999MΩ
|Y|,
G, B
0.00001μS~99.9999S
C 0.00001pF~9.99999F
D 0.00001~9.99999
L 0.00001μH~99999.9H
Q 0.01~99999.9
θ(RAD) -3.14159~3.14159
θ(DEG) -179.999 °~179.999°
Δ% -999.999%~999.999%
信号源输出
阻抗
10ΩCC、25Ω、50Ω、100Ω
内部直流
偏置电压
-5V~+5V
内部偏置选
可选配±100mA、±40V 偏置电压源
量程方式 自动、保持
触发方式 内部、手动、自动、外部、总线
校准功能 开路/短路,全频清零、点频清零
等效电路 串联、并联
比较器 十档分选,BIN0~BIN9、NG、AUX
PASS、HI、LOW(PASS/FAILLED 显示)
接口 RS232C、UsbHost、USB Device、Handler、GPIB(选件)
温度湿度 0℃~40℃,相对湿度≤75%
电源要求 100~120 Vac 或 198~242 Vac
46~64 Hz,功率大于 75 VA
体积
(WxHxD)
400mmx132mmx410mm
重量(净
重)
8.5Kg

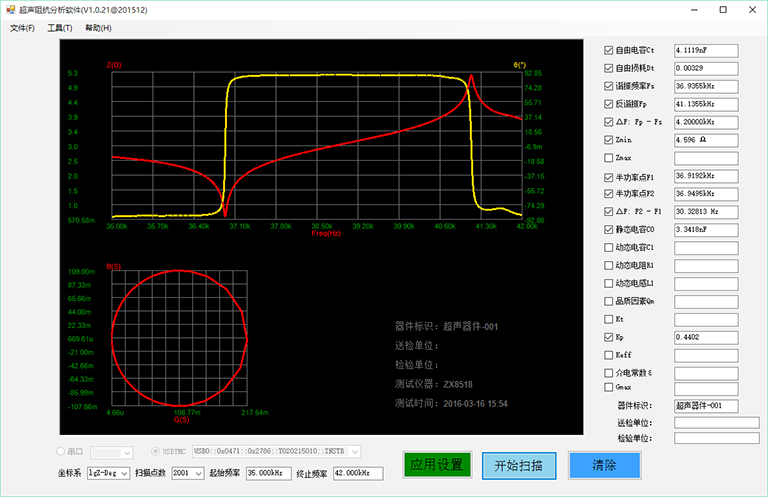

阻抗分析软件测量结果

ZX90A阻抗分析仪可以测量和评定压电陶瓷片、压电换能器、蜂鸣片等各种器件、设备的参数和性能优劣。通过阻抗-相位-频率曲线图和导纳圆进行判断,一目了然。
ZX90A阻抗分析仪可以测量和评定
主要附件

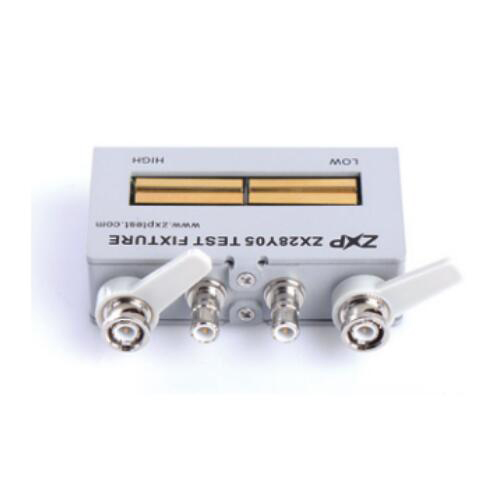

ZX28Y05
-ZX28Y10
-ZX28Y11
-ZX26009B(选配)
ZX26009B SMD开尔文测试电缆
-ZX28Y08(选配)

小编希望这段数字电桥产品信息对您有帮助!如果您需要进一步的ZX90A技术交流或有其他问题,请告诉我吧。
