高精度高压测试解决方案高压分压器

时间:2020-04-22 点击：次分类:行业应用解决方案

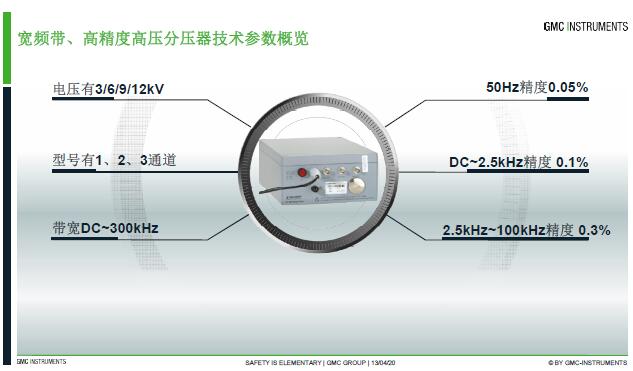

高带宽和高精度的高压测试解决方案高压分压器。市面上较为先进的，兼顾高带宽和高精度的高压测试解决方案：电压有3/6/9/12kV，带宽DC~300kHz，较好的精度50Hz精度0.05%，DC~2.5kHz精度0.1%，2.5kHz~100kHz精度0.3%。市面上的高压差分探头带宽很高，但精度都是百分之几级别的；选择我们的另外一个很好的理由就是一些精度高的电压传感器，带宽又只有400Hz以内，非常适合于中高压逆变器、变流器、变频器、大型电机、高压放电灯、等离子和超声波发生器等行业的测试。

高带宽和高精度的HST高压测试的客户

很多是配套功率分析仪用的。有些客户用日本的功率分析仪或是功率计，都要买我们这个高压分压器。平均下来每个订货价大几万元，可以帮助客户解决了很多高压测试难，测试不准的问题。

中国电科院：HST***和 HST***

嘉善科能电力设备有限公司：HST***

上海ABB：HST***

中机国际工程设计研究院有限责任公司：HST***，HST***，HST***，HST***

湘潭电机：HST***

重庆煤科院：HST***

上电科：HST***和 HST***

威乐（中国）水泵系统有限公司：HST***

苏州庞巴迪：HST***

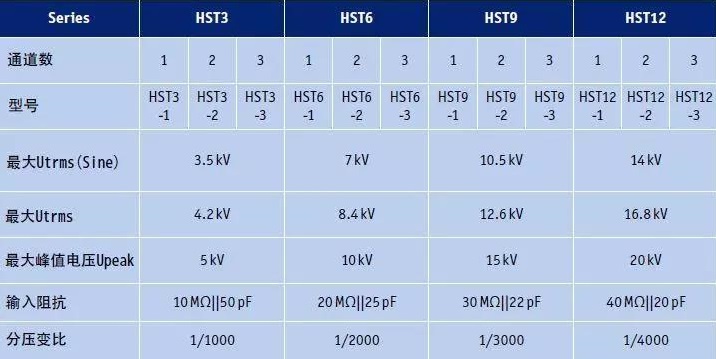

HST高压分压器参数选型

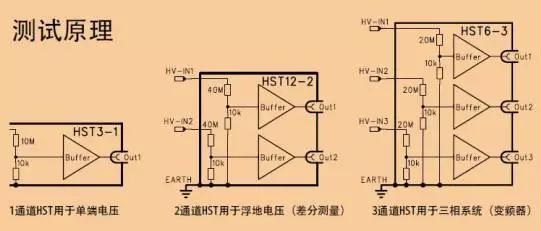

HST高压分压器测试原理

HST精密宽带高压分压器扩展了功率分析仪LMG的电压测量范围，用于1000V以上的标称电压。高压输入配有2米引线，连接到对地电压。开放式引线可由客户完成。 HST3（分别为HST6 / 9/12）将DC，AC或任何失真电压除以系数1000（分别为2000/3000/4000），精度非常高。分压电压可在缓冲低阻抗BNC输出端获得。为避免噪声干扰，建议使用屏蔽电缆连接LMG的测量输入端。 HST可以作为单通道，双通道或三通道版本提供，以匹配特定的测量任务。不适用于直接在电网上进行测量！

HST精密宽带高压分压器标准配件

3米BNC连接电缆
适配器BNC - >4mm安全插头
版本众多可供选择：
HST3-1高压分压器：1通道，较大 4.2kVeff，分频比1000，WxHxD 330x230x110mm
HST3-2高压分压器：2通道，较大 4.2kVeff，分频比1000，WxHxD 330x230x110mm
HST3-3高压分压器：3通道，较大 4.2kVeff，分频比1000，WxHxD 330x230x110mm
HST6-1高压分压器：1通道，较大 8.4kVeff，分压比2000，WxHxD 330x230x110mm
HST6-2高压分压器：2通道，较大 8.4kVeff，分压比2000，WxHxD 330x230x110mm
HST6-3高压分压器：3通道，较大 8.4kVeff，分压比2000，WxHxD 330x230x110mm
HST9-1高压分压器：1通道，较大12.6kVeff，分频比3000，WxHxD 400x230x110mm
HST9-2高压分压器：2通道，较大12.6kVeff，分压比3000，WxHxD 400x230x110mm
HST9-3高压分压器：3通道，较大12.6kVeff，分压比3000，WxHxD 400x230x110mm
HST12-1高压分压器：1通道，较大16.8kVeff，分压比4000，WxHxD 400x230x110mm
HST12-2高压分压器：2通道，较大16.8kVeff，分压比4000，WxHxD 400x230x110mm
HST12-3高压分压器：3通道，较大16.8kVeff，分压比4000，WxHxD 400x230x110mm
